Материнские платы компании MSI на новом наборе системной логики Intel Z590 сегодня представлены в четырёх категориях: бюджетные Pro, платы среднего уровня MAG (Arsenal Gaming), игровые модели MPG и флагманские MEG. В последнюю группу на момент подготовки статьи входила только одна модель – MSI MEG Z590 Ace, а версию Godlike пока даже не анонсировали. Вероятнее всего, причина вот в чём: модель Ace оказалась настолько мощной и бескомпромиссной, что выпустить ещё более впечатляющую плату не так-то и просто. Впрочем, у MSI остаётся ещё манёвр — оснастить Godlike-версию водоблоком полного покрытия и выставить соответствующую цену, а вот аппаратную составляющую платы прокачивать дальше уже просто некуда. И сегодня мы с вами в этом убедимся.
⇡#Технические характеристики и стоимость
| Поддерживаемые процессоры | Процессоры Intel Core i9 / Core i7 / Core i5 / Core i3 / Pentium Gold / Celeron в исполнении LGA1200 деcятого и одиннадцатого поколения микроархитектуры Core; поддержка технологий Intel Turbo Boost 2.0 и Turbo Boost Max 3.0 |
| Чипсет | Intel Z590 Express |
| Подсистема памяти | 4 × DIMM DDR4 не буферизованной памяти объёмом до 128 Гбайт включительно; двухканальный режим работы памяти; поддержка модулей с частотами от 2133 до 3200 МГц и от 3333 (O. C.) до 5600 (O. C.) МГц; поддержка non-ECC DIMM-модулей без буферизации; поддержка Intel XMP (Extreme Memory Profile) |
| Графический интерфейс | HDMI 2.0b (4K 60 Гц) |
| Разъёмы для плат расширения | 3 слота PCI Express 3.0/4.0 x16, режимы работы x16/x0/x4 или x8/x8/x4; 2 слота PCI Express 3.0 x1 |
| Масштабируемость видеоподсистемы | AMD 3-way CrossFireX Technology NVIDIA 2-way SLI Technology |
| Интерфейсы накопителей | Чипсет Intel Z590: – 6 × SATA III, пропускная способность до 6 Гбит/с (поддержка RAID 0, 1 и 10, Intel Rapid Storage Technology, NCQ, AHCI и Hot Plug); – 3 × M.2 (2, 3 и 4), пропускная способность каждого до 32 Гбит/с (2-й и 3-й поддерживают SATA- и PCI Express-накопители длиной от 42 до 80 мм, 4-й – только PCI Express-накопитель такой же длины). Процессор Intel Core 11-го поколения: – 1 x M.2, пропускная способность до 64 Гбит/с (поддерживает только PCI Express-накопители длиной от 42 до 110 мм). Поддержка технологии Intel Optane Memory |
| Сетевые интерфейсы |
2,5-гигабитный сетевой контроллер Intel I225-V; беспроводной модуль Intel Wi-Fi 6E AX210NGW (802.11 a/b/g/n/ac/ax) с поддержкой работы в двух диапазонах 2,4, 5,0 и 6 ГГц (160 МГц), Bluetooth 5.2, FIPS и FISMA) |
| Аудиоподсистема | 7.1-канальный HD-аудиокодек Realtek ALC4082 (32 бит/384 кГц): – ESS E9018 DAC; – аудиоконденсаторы Chemicon; – выделенный усилитель для наушников с сопротивлением 600 Ом; – защита от щелчков; – разведение левого и правого каналов в разных слоях текстолита; – изоляция печатной платы; – позолоченные аудиоразъёмы; – поддержка технологии пространственного звучания Nahimic 3 |
| Интерфейс USB | Общее число USB-портов – 17, в том числе: 1) чипсет Intel Z590 + контроллер-хаб ASMedia ASM1074: – 6 портов USB 2.0 (2 на задней панели, 4 подключаются к разъёмам на системной плате); – 3 порта USB 3.2 Gen2 10 Гбит/с (3 Type-A на задней панели, 1 Type-С подключается к разъёму на текстолите); – 6 портов USB 3.2 Gen1 5 Гбит/с (4 Type-A на задней панели, 2 подключаются к разъёму на текстолите); 2) контроллер Intel JHL8540 Thunderbolt 4: – 2 порта USB 3.2 Gen2 до 40 Гбит/с (Type-C, на задней панели) |
| Разъёмы и кнопки на задней панели | Кнопки Clear CMOS и Flash BIOS; четыре порта USB 3.2 Gen1 Type-A; два порта USB 2.0 и видеовыход HDMI 2.0b; два порта USB 3.2 Gen2 Type-A и сетевой порт 2.5G; два порта USB 3.2 Gen2 Type-C (Thunderbolt 4); два входа Mini DisplayPort (Thunderbolt 4); два коннектора SMA для антенн беспроводного модуля связи (2T2R); оптический выход S/PDIF-интерфейса; пять позолоченных 3,5-мм аудиоразъёмов |
| Внутренние разъёмы на текстолите | 24-контактный разъём питания ATX; 2 8-контактных разъёма питания ATX 12 В; 6-контактный разъём питания PCIe; 6 SATA 3; 4 M.2 Socket 3; разъём USB Type-C для подключения порта USB 3.2 Gen2 10 Гбит/с; разъём USB для подключения двух портов USB 3.2 Gen1 5 Гбит/с; 2 разъёма USB для подключения четырёх портов USB 2.0; 4-pin разъём для вентилятора системы охлаждения CPU; 4-pin разъём для помпы СЖО CPU; 6 4-pin разъёмов для корпусных вентиляторов с поддержкой PWM; группа разъёмов для передней панели корпуса; коннектор Chassis Intrusion; коннектор модуля TPM; 4-pin коннектор RGB LED; 2 3-pin коннектора Rainbow LED; 3-pin коннектор Corsair LED; перемычка сброса CMOS; перемычка Slow Mode; разъём OC Retry; 2 разъёма LN2; индикатор POST-кодов; разъём для термодатчикa; переключатель BIOS; переключатель EZ LED; кнопка Reset; кнопка Power; светодиоды CPU/DRAM/VGA/BOOT; светодиод XMP |
| BIOS | 2 × 256 Мбайт AMI UEFI BIOS с мультиязычным интерфейсом и графической оболочкой; поддержка SM BIOS 3.0, ACPI 6.2 |
| Контроллер I/O | Nuvoton NCT6687D-M |
| Форм-фактор, габариты (мм) | ATX, 305 × 244 |
| Поддержка операционной системы | Windows 10 x64 |
| Гарантия производителя, лет | 3 |
| Рекомендованная стоимость, $ | 499 |
MSI MEG Z590 Ace поступила к нам на тесты в комплекте для прессы, уложенная в огромную коробку, которая своими размерами и весом даст фору упаковкам иных корпусов системных блоков.
Внутри коричневой картонной коробки прочно зафиксирована ещё одна, на этот раз стильно оформленная и обтянутая лентой с надписями «Intel × MSI».
А вот уже в ней находятся три коробки: с материнской платой MSI MEG Z590 Ace, с системой жидкостного охлаждения MSI MPG CoreLiquid K360 и коробка под процессор Intel Core i9-11900K (которого внутри не оказалось).
К системе жидкостного охлаждения мы ещё вернёмся. Сама плата MSI MEG Z490 Ace поставляется в симпатичной коробке с изображением кожуха панели ввода-вывода с драконом – фирменным символом серии.
 |
 |
На обратной стороне упаковки о плате рассказано максимально полно — насколько это возможно в пределах площади коробки, а наклейка с торца содержит серийный номер и краткую конфигурацию платы.
Комплект исчерпывающий: масса всевозможных кабелей, антенна беспроводного модуля связи, щёточка для очистки от пыли и оригинальные ключи-отвёртки, а также полный набор инструкций, наклеек, бонусных и скидочных купонов.
 |
 |
Плата производится в Китае и обеспечивается фирменной трёхлетней гарантией. Рекомендованная стоимость – 499 долларов США, а в России MSI MEG Z590 Ace появилась в продаже по цене около 36 тысяч рублей — и быстро исчезла. Смели с прилавков. Столько же (даже чуть больше) стоила MSI MEG Z490 Ace в момент появления на рынке.
MSI MEG Z590 Ace выполнена в строгом, но очень стильном дизайне. Никаких кричащих вставок и резких переходов навесных элементов — напротив, все они гармонично сочетаются друг с другом, и лишь немногочисленные золотистые надписи на радиаторах слегка выделяются из общего ряда, а диагонально шлифованная защитная пластина с обратной стороны текстолита придаёт устройству законченный вид.
 |
 |
Из дизайнерских элементов обращают на себя внимание дракон на кожухе интерфейсной панели и сетчатая поверхность радиатора чипсета, под которой спрятана светодиодная подсветка.
 |
 |
Добавим, что форм-фактор платы MSI MEG Z590 Ace – ATX. Размеры – 305 × 244 мм.
Интерфейсная панель практически целиком заполнена портами и кнопками, все они подписаны золотистым шрифтом.
Здесь выведены кнопка обновления BIOS без процессора и памяти, кнопка очистки CMOS, четыре порта USB 3.2 Gen1 Type-A, два порта USB 2.0 и видеовыход HDMI 2.0b, 2,5-гигабитная сетевая розетка и два порта USB 3.2 Gen2 Type-A, два порта USB 3.2 Gen2 Type-C интерфейса Thunderbolt 4 и два входа Mini DisplayPort. А также коннекторы SMA для антенн беспроводного модуля связи (2T2R), оптический выход S/PDIF-интерфейса и пять позолоченных 3,5-мм аудиоразъёмов. Можно посетовать на отсутствие 10-гигабитной сети, но это, скорее всего, прерогатива будущей флагманской Godlike, а в целом набор портов исчерпывающий.

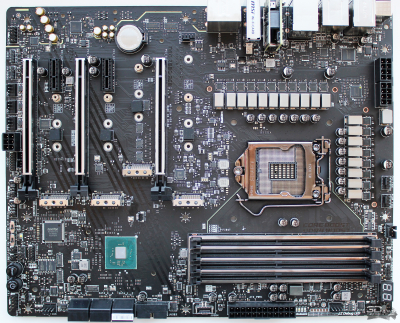

Крепление всех навесных элементов к текстолиту винтовое. Демонтируем их с платы — и можно приступать к её детальному изучению.
 |
 |
Если MSI MEG Z490 Ace была основана на шестислойном текстолите, то новая MSI MEG Z590 Ace получила восьмислойный текстолит с удвоенной толщиной медных слоёв, как у Godlike из предыдущего поколения. То есть теоретически плата должна стать ещё надёжнее и «чище» в плане электропитания.
Прежде всего приведём схему расположения основных элементов платы из инструкции по эксплуатации.
 |
 |
Совершенно стандартный процессорный разъём LGA1200 на MSI MEG Z590 Ace получил увеличенное число конденсаторов в центре (в сравнении с тем, что было у MSI MEG Z490 Ace) как с лицевой, так и с обратной стороны текстолита.
 |
 |
Список поддерживаемых процессоров приведён на отдельной странице. Перечень включает в себя все вышедшие на сегодня модели в данном конструктивном исполнении.

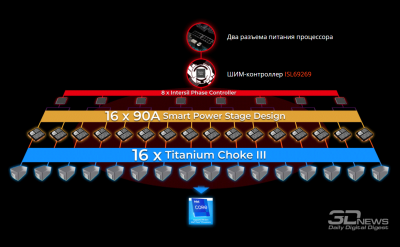

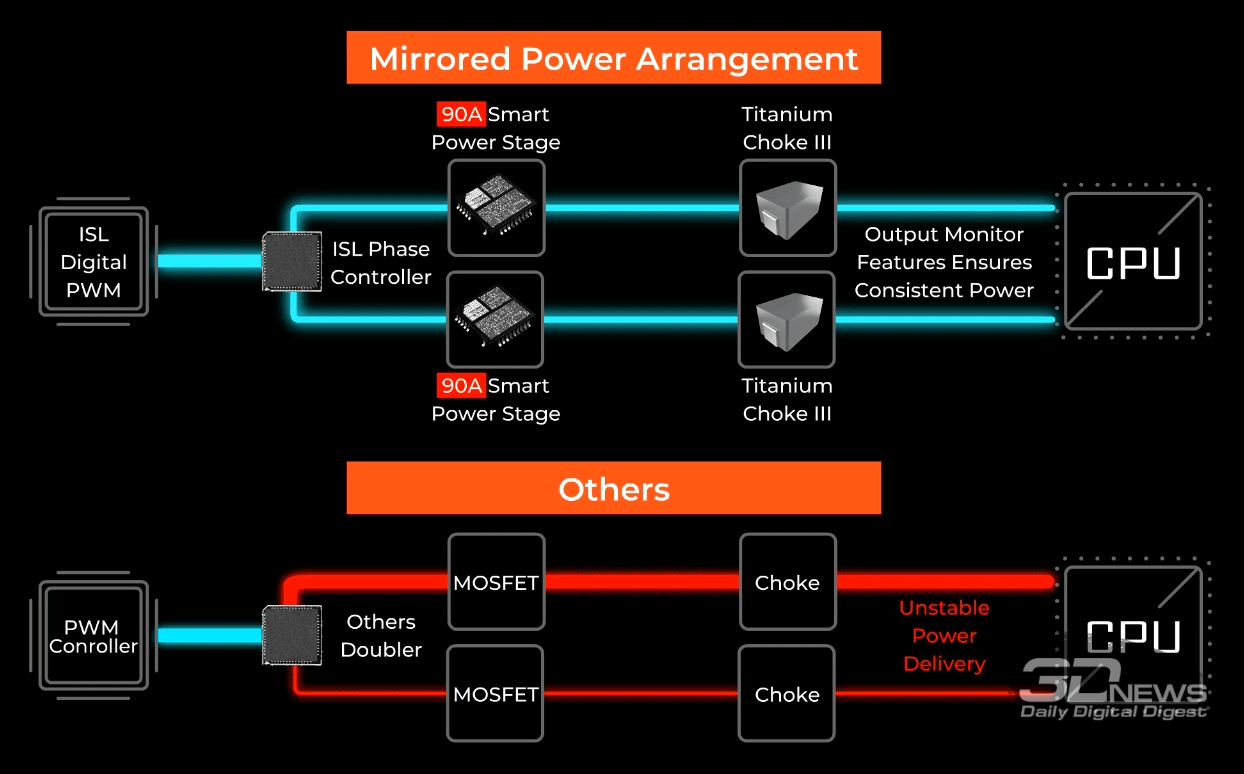

Система питания ядра процессора шестнадцатифазная, с удвоителями на обратной стороне текстолита (Renesas ISL6617A).
 |
 |
Каждая фаза состоит из Smart Power Stage (SPS) ISL99390 MOSFET на 90 А производства Renesas и суперферритового дросселя.
 |
 |
Ещё три фазы на 75 А каждая (RAA220075RQ) отведены на VCCIO (2 шт.) и на VCCSA (1 шт.). Внизу процессорного разъёма можно заметить два независимых канала питания IO + IO 2 Voltage на основе TPS56C230 производства Texas Instruments. В целом система питания здесь такая же, как и на MSI MEG Z490 Ace, но добавлены две фазы на VCCIO.
За управление питанием отвечает восьмиканальный контроллер Intersil ISL69269.
В дополнение на MSI MEG Z590 Ace есть внешний тактовый генератор IDT6V4.
Питание на плату подаётся через один стандартный 24-контактный разъём и пару восьмиконтактных разъёмов.
 |
 |
Никаких металлических оболочек у них нет. Также внизу текстолита можно найти шестиконтактный разъём дополнительного питания. Когда именно его нужно подключать, в инструкции чётко не оговаривается, но, скорее всего, он задействуется при установке на плату двух производительных видеокарт.
Топология оперативной памяти DDR4 на платах MSI не изменилась и неофициально называется Daisy Chain. Как и на предшественнице, все слоты DIMM на MSI MEG Z490 Ace заключены в металлическую оболочку Steel Armor и имеют дополнительные точки пайки к текстолиту. Фиксаторы расположены только сверху, а два первых модуля нужно устанавливать во второй и четвёртый слоты, что прямо указано на текстолите.
Максимальный объём памяти – 128 Гбайт. Поддерживаются профили XMP и модули памяти с частотой до 5,6 ГГц. Что интересно, такие модули даже есть в списке сертифицированных, но на 5,6 ГГц они могут работать только в одноканальном режиме и при напряжении 1,6 В. При этом в BIOS доступен выбор памяти с частотой 8,266 ГГц.
Система питания памяти одноканальная, основанная на контроллере Richtek RT8120D.
Напомним, что MSI MEG Z590 Ace базируется на новом наборе системной логики Intel Z590 Express, кристалл которого контактирует со своим радиатором через термопрокладку.
Схема распределения ресурсов чипсета и процессора на тестируемой сегодня плате приведена ниже.
Механически конфигурация слотов PCI-Express на MEG Z590 Ace не изменилась относительно того, что было на MEG Z490 Ace: три полноразмерных X16 и два коротких X1.
Первый и третий слоты теперь имеют спецификацию 4.0 (с процессорами Intel Core 11-го поколения) и могут работать в режиме x16/x0 или x8/x8. Второй (x1), четвёртый (x1) и пятый (x4) слоты подключены к чипсету Intel Z590 и предназначены для карт расширения, причём пятый делит чипсетные линии с четвёртым разъёмом M.2 для SSD.
Коммутация работы слотов реализована мультиплексорами Pericom PI3EQX16.

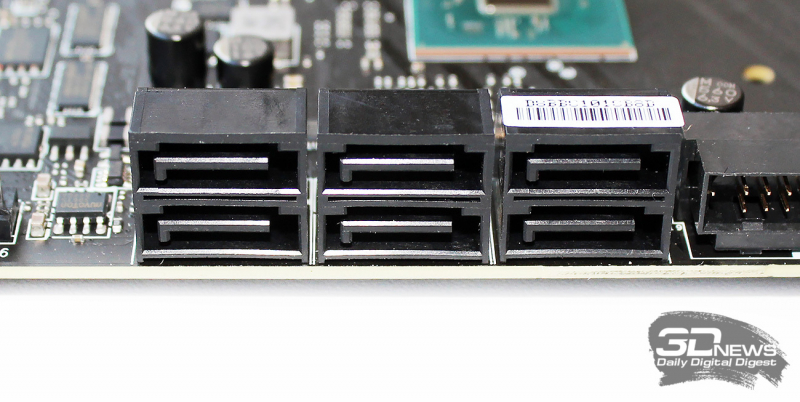

Плата оснащена шестью портами SATA III с пропускной способностью до 6 Гбит/с, расположенными в горизонтальной ориентации.
Здесь ничего нового, такое же оснащение было и у MEG Z490 Ace. А вот порты под высокоскоростные накопители SSD формата M.2 изменились. Теперь их сразу четыре — и в верхний, подключённый к процессору, можно устанавливать быстрые накопители стандарта PCIe 4.0 длиной от 42 до 110 мм.
Два следующих порта предназначены для установки SATA- и PCIe-накопителей длиной от 42 до 80 мм, а нижний (четвёртый) предназначен только для PCIe-устройств и, как мы уже говорили, делит чипсетные линии с нижним разъёмом PCI-Express. Кстати, из-за ограничений по количеству чипсетных линий при установке всех четырёх накопителей M.2 будет отключён не только нижний разъём PCI-Express, но и два или три SATA-порта. Таблица совместимости приведена далее.
Впрочем, восьми одновременно задействованных на плате портов для накопителей различного типа будет с головой достаточно для подавляющего большинства домашних систем, так что вряд ли такие ограничения можно записывать в минусы MSI MEG Z590 Ace.
Сетевые интерфейсы также претерпели изменения. Проводной сетевой контроллер теперь реализован процессором Intel I225-V вместо Realtek RTL8125B. Это тоже 2,5-гигабитный интерфейс, а вот второго проводного сетевого контроллера больше нет.
Зато беспроводные соединения теперь обеспечивает самый современный Intel Wi-Fi 6E AX210NGW с поддержкой шестигигагерцевого частотного диапазона и Bluetooth 5.2.

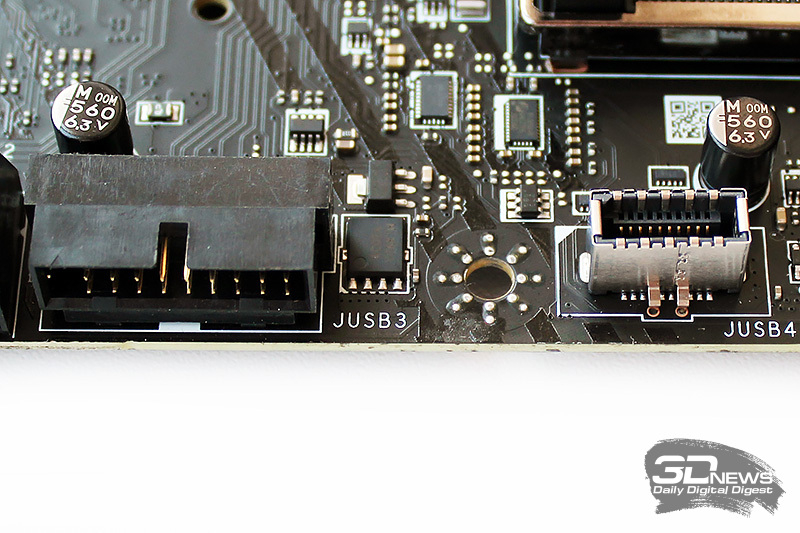

Всего у MSI MEG Z590 Ace семнадцать портов USB (на два больше, чем на MSI MEG Z490 Ace). Из них ярко выделяются два высокоскоростных USB 3.2 Gen2 Type-C интерфейса Thunderbolt 4 (контроллер Intel JHL8540) на задней панели с суммарной пропускной способностью до 40 Гбит/с.
Остальные порты распределены по плате достаточно равномерно. На заднюю панель, кроме уже обозначенных выше, выведены два USB 2.0, шесть USB 3.2 Gen1 и пара USB 3.2 Gen2, тогда как с внутренних разъёмов на текстолите можно взять ещё четыре USB 2.0 и два USB 3.2 Gen1, а также один быстрый USB 3.2 Gen2 (10 Гбит/с).
 |
 |
Все эти порты реализованы возможностями набора системной логики Intel Z590 и контроллера-хаба ASMedia ASM1074.
Претерпел изменения и звуковой тракт платы. Теперь вместо «вечного» кодека Realtek ALC1220 на MSI MEG Z590 Ace используется более современный Realtek ALC4082 с поддержкой 32 бит/384 кГц.
Кроме этого, в состав аудиотракта входят цифроаналоговый преобразователь ESS E9018 DAC и премиальные аудиоконденсаторы Chemicon.
Присутствует и встроенный усилитель для наушников с сопротивлением 600 Ом. Улучшить качество аудиосигнала должны фирменная защита от щелчков при подключении кабеля, изоляция зоны аудиокомпонентов от остальной части печатной платы токонепроводящей полоской (в целях снижения наводок и повышения помехозащищённости), а также разведение левого и правого каналов в разных слоях текстолита.
На программном уровне поддерживается технология пространственного звучания Nahimic 3.
Контроллер, отвечающий за обеспечение функций Multi I/O и мониторинга, на MSI MEG Z590 Ace такой же, как и на предыдущей версии платы, – Nuvoton NCT6687D-M.
Одновременно к плате можно подключить восемь вентиляторов — и все они управляются индивидуально в BIOS или через программу MSI Center. Один из разъёмов предназначен для питания помп систем жидкостного охлаждения и способен выдать ток силой до 3 ампер.
Кроме них, на плате есть один разъём для подключения внешнего термодатчика (кабель с термопарой входит в комплект поставки платы).
Плата оснащается двумя микросхемами BIOS (MX25U25673G).
При повреждении образа BIOS в основной микросхеме загрузка из резервной происходит автоматически. Для выбора определённой микросхемы BIOS на плате предусмотрен маленький переключатель.
Разумеется, есть у MSI MEG Z590 Ace и подсветка. За управление ей отвечает контроллер Nuvoton NUC126NE4AE.
На самой плате подсветкой оснащены зона кожуха интерфейсной панели и накладка на радиаторе чипсета. Для расширения подсветки есть три разъёма RGB LED, два из которых адресуемые.
 |
 |
Для настройки подсветки служит приложение MSI Mystic Light, где доступен выбор из 16,8 миллиона различных оттенков и 29 динамических визуальных эффектов.
Для оверклокеров MSI оснастила плату MEG Z590 Ace контактными площадками для измерения напряжений, светодиодными индикаторами, кнопками включения и сброса, а также незаменимым индикатором POST-кодов (мы его уже приводили выше на фото с силовой обвязкой памяти).

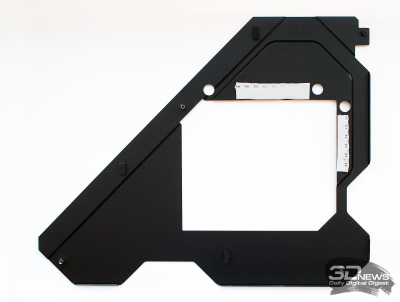

Концептуально система охлаждения новой платы не изменилась — она примерно такая же, как на MEG Z490 Ace, и схематично изображена ниже.
Однако одно важное изменение здесь есть: мы имеем в виду то, что в MSI полностью избавились от пластика — теперь даже кожух интерфейсной панели выполнен из металла и слит с радиатором VRM, благодаря чему увеличена площадь теплораспределения и должна повыситься эффективность охлаждения.
 |
 |
Цепи VRM на MEG Z590 Ace действительно охлаждаются отменно, что мы продемонстрируем по ходу тестов. Кроме этого, в системе охлаждения полностью отсутствуют вентиляторы, а значит, она работает абсолютно бесшумно.

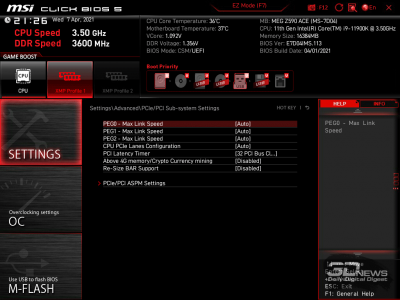

Перед тестированием платы мы прошили в неё последнюю версию BIOS от 1 апреля 2021 года за номером 113 (в бета-статусе). Она уже поддерживала режим Intel ABT (Adaptive Boost Technology), в котором процессоры Intel Core i9-11900K и i9-11900KF могли автоматически разгоняться сильнее по всем ядрам. Оболочка традиционно имеет два режима: упрощённый EZ Mode и удобный Advanced.

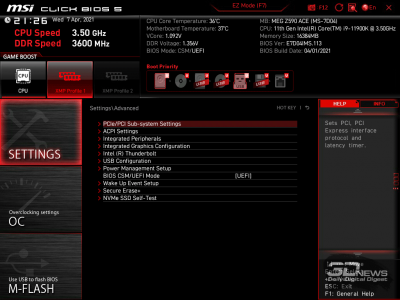

Первый раздел с общими настройками платы и контроллеров не претерпел изменений, поэтому здесь для общего ознакомления мы только приведём несколько скриншотов его подразделов.
 |
 |
 |
 |
 |
 |
Основной раздел с настройками процессора и оперативной памяти по своей структуре также не изменился, но в нём появилось несколько новых пунктов — таких, например, как минусовый множитель для векторных инструкций AVX-512 или как напряжение IO 2, а также подстройка лимитов питания под жидкостное или воздушное охлаждение.
 |
 |
Для изменения в BIOS доступны следующие напряжения.
| Напряжение | Минимальное значение, В | Максимальное значение, В | Шаг |
| CPU Core | 0,600 | 2,155 | 0,005 |
| CPU SA | 0,850 | 1,850 | 0,005 |
| CPU IO | 0,850 | 1,750 | 0,010 |
| CPU IO 2 | 0,850 | 1,750 | 0,010 |
| CPU PLL | 0,850 | 2,000 | 0,010 |
| CPU PLL SFR | 0,900 | 1,500 | 0,015 |
| RING PLL SFR | 0,900 | 1,500 | 0,015 |
| SA PLL SFR | 0,900 | 1,500 | 0,015 |
| MC PLL SFR | 0,900 | 1,500 | 0,015 |
| CPU ST | 0,850 | 2,000 | 0,010 |
| CPU STG | 0,850 | 2,000 | 0,010 |
| DRAM | 0,850 | 2,200 | 0,010 |
| DRAM VTT | 0,120 | 1,100 | 0,005 |
| DRAM VPP | 1,240 | 3,770 | 0,010 |
Лимиты энергопотребления процессора находятся в подразделе Advanced CPU Configuration.
 |
 |
Что касается оперативной памяти, то доступен выбор из базовых частот — 100 и 133 МГц — и вплоть до эффективной частоты 8266 МГц.
Кроме этого, в BIOS доступны несколько различных предустановок работы оперативной памяти и ручная настройка любых существующих во вселенной таймингов.
 |
 |
Для стабилизации напряжения на ядре процессора предусмотрены восемь уровней, где самый слабый – 8, а наиболее агрессивный – 1. Как правило, для разгона процессора на платах MSI используется третий уровень стабилизации.
Специальные подразделы в BIOS отведены под подробнейшую информацию о процессоре и установленной в плату оперативной памяти.
 |
 |
 |
 |
Рядом можно внести коррективы в технологии центрального процессора: задействовать их или отключить.
Для сохранения профилей настроек BIOS предусмотрены шесть слотов. Мало, нужно не менее восьми. Здесь же доступна их выгрузка или загрузка на внешний носитель.
Напоследок приведём подраздел с мониторингом и настройкой подключённых к плате вентиляторов.
Несмотря на бета-статус BIOS и новизну платы MSI MEG Z590 Ace, никаких ошибок за время недельного тестирования и постоянного изменения параметров мы не зафиксировали. Отметим, что при выходе из BIOS оболочка отображает все внесённые в неё изменения для дополнительной проверки.
Проверка стабильности, оверклокерского потенциала и производительности материнской платы MSI MEG Z590 Ace была проведена в закрытом корпусе системного блока при температуре в помещении от 24,8 до 25,1 градуса Цельсия. Конфигурация тестового стенда состояла из следующих комплектующих:

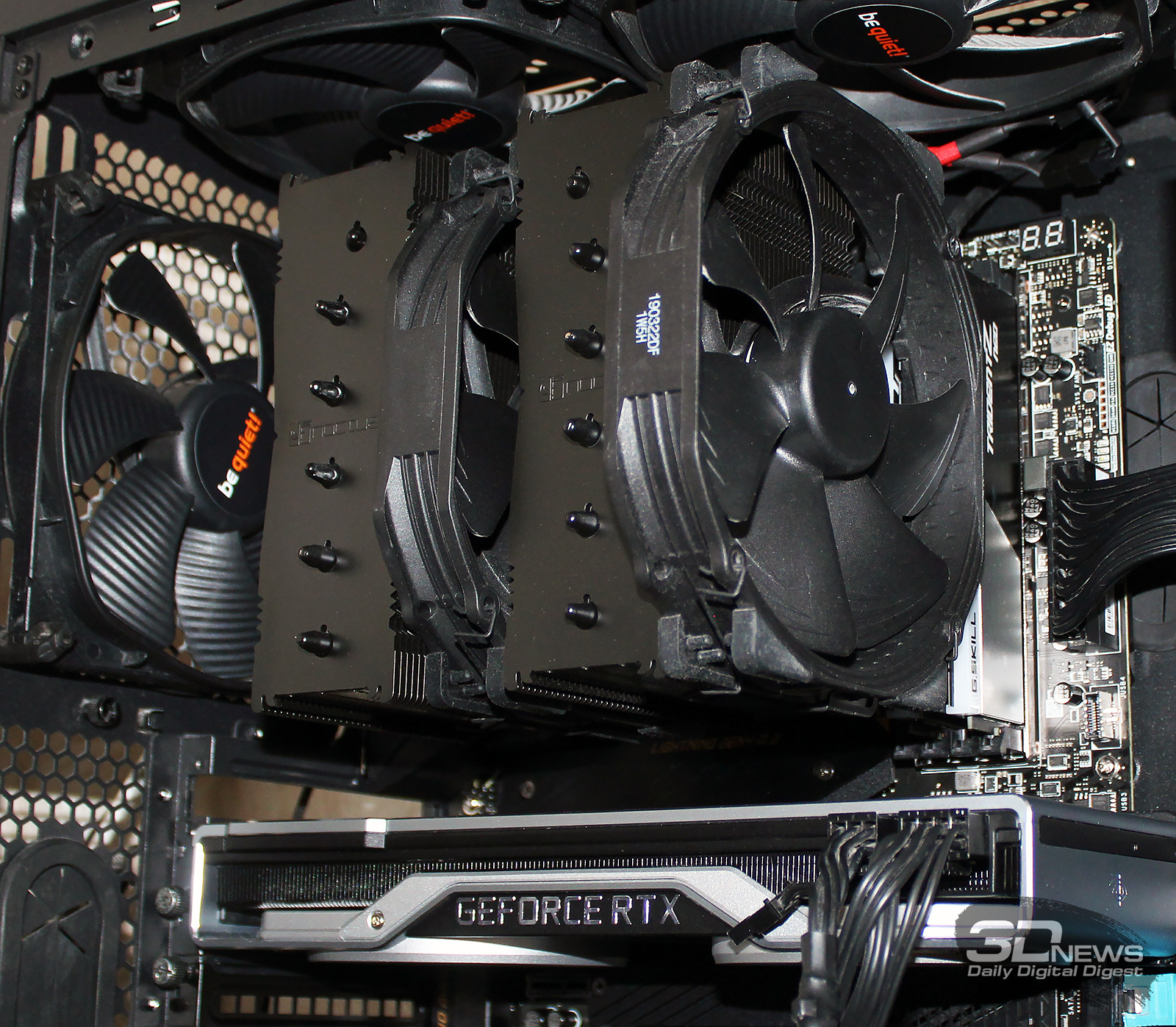

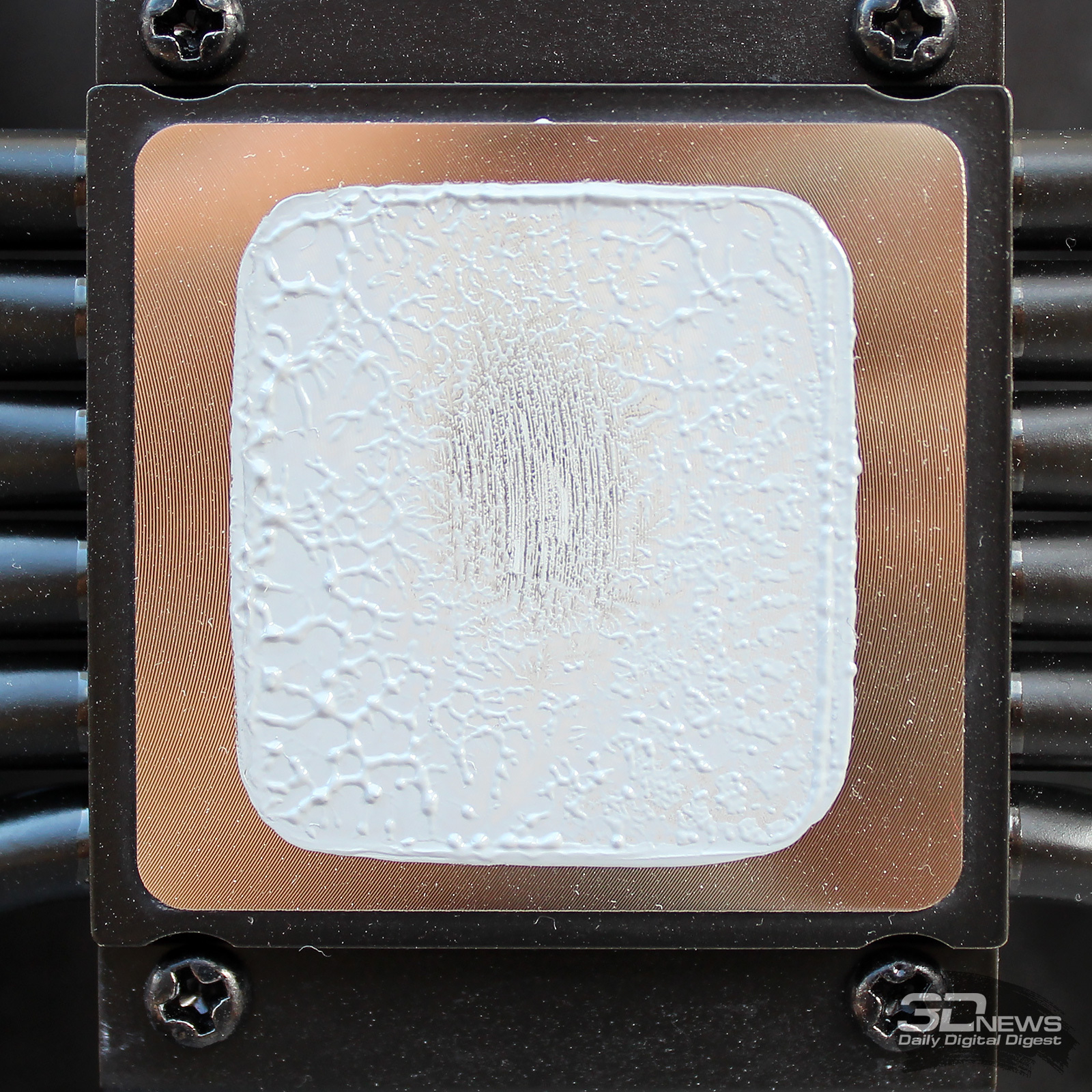

С суперкулером вы хорошо знакомы, поэтому здесь мы только приведём его фото.
 |
 |
А вот система жидкостного охлаждения MSI MPG CoreLiquid K360 является новинкой и представляет собой необслуживаемую СЖО, состоящую из 360-мм радиатора с тремя вентиляторами и блока с помпой, водоблоком и встроенным над ними дисплеем.
 |
 |
Система оснащена адресуемой подсветкой — в нашем случае СЖО была установлена на верхнюю панель корпуса, и свет от неё видно, в частности, через верхнюю панель.
 |
 |
Через интерфейс USB 2.0 система жидкостного охлаждения соединяется с материнской платой. Для мониторинга и управления необходимо установить MSI Center.
Она открывает доступ ко всем данным мониторинга и возможности управлять параметрами СЖО.
Вернёмся к тестам платы. Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 20H2 (19042.844) с установкой следующих драйверов:
Стабильность системы при разгоне мы проверяли стресс-утилитой Prime95 30.5 build 2 и другими бенчмарками, а мониторинг проводился с помощью HWiNFO64 версии 7.01-4425.
Сначала приведём основные характеристики платы из утилиты AIDA64 Extreme.
Первый тест платы мы провели при автоматических настройках BIOS, с активированным XMP оперативной памяти и на воздушном суперкулере. Поскольку в BIOS мы выбрали профиль настроек для жидкостного охлаждения, то плата сняла все лимиты энергопотребления и в нагрузке частота по всем ядрам достигала 5,1 ГГц, а по одному ядру – 5,3 ГГц.
Начальный тест Prime95 мы проводили как с активированными инструкциями AVX, так и без них.
 |
 |
||
|
Noctua NH-D15S (AVX выключены) |
Noctua NH-D15S (AVX активированы) |
||
В первом случае без использования инструкций AVX максимальная температура самого горячего ядра процессора достигла 84 градусов Цельсия при напряжении около 1,25 В и энергопотреблении 237 ватт. Частоту процессор более-менее стабильно держал на уровне 5,1 ГГц по всем ядрам, что хорошо видно по скриншоту. При активации AVX-инструкций энергопотребление процессора практически не изменилось, а вот пиковая температура выросла до 92 градусов Цельсия, при снижении напряжения до 1,180-1,190 В. Отметим, что в этом режиме нагрузки процессор работает не так стабильно: его частота периодически снижается до 4,8 ГГц (напомним, что в BIOS мы пока никаких изменений не вносили).
Кроме обозначенного, выделим очень высокое напряжение VCCSA, которое плата задаёт на уровне 1,39 В, в отличие от стабильного VCCIO на 1,050 В. Как выяснилось в последствии, если VCCSA вручную снижать до 1,25 или 1,2 В, то частота процессора начинает плавать ещё сильнее. Здесь же обратим ваше внимание на температуры силовых цепей платы: максимальное значение достигло скромных 53,5 градуса Цельсия — значит, можно сказать, что система охлаждения MSI MEG Z590 Ace справляется со своей задачей безупречно.
Попытки протестировать плату с процессором при использовании AVX2-инструкций или AVX-512 закончились полным провалом. В первом случае процессор перегревался уже за 30 секунд, а во втором система просто выключалась. Очевидно, что если очень нужна работа с приложениями, активно использующими такие инструкции, то необходимо вносить в BIOS более агрессивные минусовые значения для них.
Далее мы перешли к тестам процессора и платы с системой жидкостного охлаждения MSI MPG CoreLiquid K360. Для этого мы использовали вручную настроенный профиль управления вентиляторами и помпой, когда вентиляторы на радиаторе СЖО выходили на максимальные обороты уже при 70 градусах Цельсия на процессоре.
Это очень шумный режим работы СЖО, но сегодня нам было важно не протестировать её эффективность и измерить уровень шума, а проверить плату и процессор при наиболее эффективном охлаждении. И результат оправдал наши ожидания: MSI MPG CoreLiquid K360 в стресс-тесте без активации AVX-инструкций выиграла у суперкулера сразу 10 градусов Цельсия в пике нагрузки по наиболее горячему ядру, температура которого не превысила 74 градусов Цельсия.
MSI MPG CoreLiquid K360 (1100-2400 об/мин)
При этом нужно заметить, что на стабильности частоты процессора и напряжениях замена системы охлаждения не сказалась. Разве что энергопотребление немного снизилось, но это является следствием более низких температур. Температуры цепей VRM не превысили 47 градусов Цельсия — результат для платы попросту великолепный. Такое кардинальное повышение эффективности охлаждения позволило провести стресс-тест процессора при активации AVX- и AVX2-инструкций, когда пиковая температура повысилась соответственно на 8 и 15 градусов Цельсия, а вот AVX-512 так и остались каким-то недостижимым Олимпом. Но к плате это, как вы понимаете, не относится.
В дополнение мы протестировали MSI MEG Z590 Ace с системой охлаждения MSI MPG CoreLiquid K360, задействовав каждый из четырёх профилей настроек MSI Center, — и получили следующие результаты (AVX-инструкции во всех случаях выключены).
 |
 |
 |
 |
||
|
MSI MPG CoreLiquid K360 (Balanced) |
MSI MPG CoreLiquid K360 (Silent) |
||
 |
 |
 |
 |
||
|
MSI MPG CoreLiquid K360 (Game) |
MSI MPG CoreLiquid K360 (GI) |
||
По температурам все четыре режима различаются незначительно, в наиболее эффективном и шумном Game CPU прогревается до 75 градусов Цельсия, а VRM – до 47 градусов. В тихом Silent температура процессора лишь на 4 градуса Цельсия выше, а VRM горячее на 8 градусов Цельсия в пике нагрузки. Иначе говоря, запаса эффективности системы жидкостного охлаждения с 360-мм радиатором даже в самом тихом режиме для нового восьмиядерного Intel Core i9-11900K вполне достаточно, чтобы попытаться экспериментировать с разгоном.
Вот только все эти эксперименты закончились неудачно. Частоту процессора нам не удалось поднять даже на 0,1 ГГц — с любыми вариациями способов регулировки напряжений и режимов их стабилизации. Причём к плате MSI MEG Z590 Ace в этом плане нет никаких вопросов, даже несмотря на бета-версию BIOS и новизну продукта. Она-то как раз предоставляет исчерпывающий арсенал настроек для разгона. Похоже, что нам просто достался абсолютно неразгоняемый процессор, либо надо ждать более свежих версий BIOS (на что надежды меньше всего). Единственное, что нам удалось сделать, — это повысить частоту кольцевой шины с номинальных 3,9 ГГц до 4,5 ГГц без изменения напряжений. Вдобавок мы выяснили, что ниже 1,3 В снижать напряжение VCCSA на данной платформе не рекомендуется, в противном случае придётся столкнуться с увеличенным диапазоном изменения частоты процессора и, как следствие, снижением производительности.
Что касается разгона оперативной памяти, то для наших модулей G.Skill TridentZ Neo на Intel Z590 с Gear 1 поднять частоту выше номинальных 3,6 ГГц невозможно, но удалось слегка снизить основные тайминги — до 18-21-21-41 CR2 — и в дополнение зажать несколько вторичных.
Производительность нового восьмиядерного процессора Intel Core i9-11900K на материнской плате MSI MEG Z590 Ace мы сравним с результатами его предшественника – десятиядерного Intel Core i9-10900K. Оба процессора тестировались без разгона, но со снятыми в BIOS лимитами по энергопотреблению. Сначала приведём таблицу с результатами в тестах памяти и процессора.
| Тест | Показатель | Intel Core i9-11900K 3,5-5,3 ГГц |
Intel Core i9-10900K 3,7-5,3 ГГц |
% отклонения | |
| Дата анонса и розничная стоимость: |
март'21 55 299 руб. |
апрель'20 44 999 руб. |
|||
| AIDA64 memtest | Чтение | ↑ | 55 313 | 52 963 | 4,4% |
| Запись | ↑ | 54 431 | 53 331 | 2,1% | |
| Копирование | ↑ | 54 234 |
48 899 |
10,9% |
|
| Latency | ↓ | 46,1 | 48,6 | 5,1% | |
| WinRAR | KB/s | ↑ | 28 890 |
34 153 | -15,4% |
| 7-Zip | MIPS | ↑ | 96 672 |
101 285 | -4,6% |
| HandBrake | H.265 MKV 4K, s | ↓ | 243,90 | 227,75 | -7,1% |
| CineBench R23 | CPU (Multi Core), pts | ↑ | 16 499 | 16 556 | -0,3% |
| CPU (Single Core), pts | ↑ | 1 695 | 1 385 | 22,4% | |
| Blender (Classroom) | Classroom, time | ↓ | 0:07:45 | 0:06:22 | -21,7% |
| Geekbench 5 | Single-Core Score | ↑ | 1 873 | 1 445 | 29,6% |
| Multi-Core Score | ↑ | 11 715 | 11 459 | 2,2% | |
| VeraCrypt (Kuznyechik (Serpent(Camellia)) |
Encryption, MiB/s | ↑ |
1 100 | 1 300 | -15,4% |
| Decryption, MiB/s | ↑ |
1 000 | 1 300 | -23,1% | |
| Solidworks 2021 | Graphics, s | ↓ | 23,6 | 21,8 | -8,3% |
| Processor | ↓ | 17,5 | 21,5 | 18,6% | |
| I/O | ↓ | 14,4 | 17,3 | 16,8% | |
| PCMark'10 | Total | ↑ | 8 020 | 8 251 | -2,8% |
| Essentials | ↑ | 11 485 | 10 706 | 7,3% | |
| Productivity | ↑ | 11 467 | 10 937 | 4,8% | |
| Digital Content Creation | ↑ | 10 630 | 13 018 | -18,3% | |
| 3DMark Time Spy | Score | ↑ | 12 596 | 12 706 | -0,9% |
| Graphics score | ↑ | 12 559 | 12 464 | 0,8% | |
| CPU score | ↑ | 12 811 | 14 281 | -10,3% | |
| World of Tanks enCore RT (среднее качество) | Score | ↑ | 105 264 | 112 055 | -6,1% |
Новый Intel Core i9-11900K демонстрирует неплохую производительность в однопоточных тестах CineBench R23 и Geekbench 5, но в остальных бенчмарках либо уступает Intel Core i9-10900K, либо идёт вровень с ним. Так себе новинка, нужно признать.
Что же касается тестирования в играх, то здесь разницы практически нет.
| Бенчмарки и игры (Full HD, максимальное качество, но без сглаживания) | Баллы/FPS | Intel Core i9-11900K 3,5-5,3 ГГц | Intel Core i9-10900K 3,7-5,3 ГГц |
| 3DMark (Time Spy) | Total score | 12 596 | 12 706 |
| Graphics score | 12 559 | 12 464 | |
| CPU score | 12 811 | 14 281 | |
| World of Tanks enCore RT | 1080P Ultra | 31 723 | 33 171 |
| F1 2019 | Средний | 211 | 204 |
| Минимальный | 174 | 171 | |
| Strange Brigade | Средний | 238 | 224 |
| Минимальный | 169 | 147 | |
| Far Cry New Dawn | Средний | 136 | 133 |
| Минимальный | 97 | 95 | |
| World War Z | Средний | 185 | 186 |
| Минимальный | 156 | 144 | |
| Wolfenstein: Youngblood | Средний | 205 | 206 |
| Минимальный | 165 | 165 | |
| Gears Tactics | Средний | 141 | 142 |
| Минимальный | 129 | 127 | |
| Horizon Zero Dawn | Средний | 119 | 119 |
| Минимальный | 58 | 59 | |
| Zombie Army 4: Dead War | Средний | 77 | 77 |
| Минимальный | 54 | 52 | |
| Total War Saga: TROY | Средний | 142 | 136 |
| Минимальный | 116 | 114 | |
| Serious Sam 4 | Средний | 93 | 94 |
| Минимальный | 48 | 47 | |
| Assassin’s Creed Valhalla | Средний | 88 | – |
| Минимальный | 44 | – | |
| Immortals Fenyx Rising | Средний | 83 | 84 |
| Минимальный | 53 | 44 | |
| Hitman III (Dubai) | Средний | 193 | – |
| Минимальный | 59 | – | |
| Итоговый результат по играм | Средний | 147,0 | 145,9 |
| Минимальный | 101,7 | 105,9 |
При этом мы не исключаем, что в данном случае производительность процессоров в играх сдерживала разогнанная NVIDIA GeForce RTX 2080 SUPER FE, даже несмотря на очень низкое разрешение 1920 × 1080 пикселей. Как бы то ни было, в играх разницы между этими процессорами на плате MSI MEG Z590 Ace нет.
Думаем, мы не ошибёмся, если скажем, что новая MSI MEG Z590 Ace произвела на нас куда большее впечатление в сравнении с предшествующей ей MEG Z490 Ace, чем до этого произвёл впечатление новый процессор Intel Core i9-11900K в сравнении с Intel Core i9-10900K. Плата действительно получилась очень мощной и функциональной, поэтому мы не удивлены отсутствием в настоящее время в серии MEG модели Godlike. Сделать её ещё более впечатляющей, чем Ace, довольно непросто.
Новая платформа для Rocket Lake-S в лице MSI MEG Z590 Ace получила восьмислойный текстолит, усиленную двумя дополнительными фазами систему питания с крайне эффективными радиаторами (причём без вентилятора), поддержку оперативной памяти DDR4 с частотой 5,6 ГГц, четыре слота M.2 для накопителей, самый современный звуковой процессор Realtek ALC4082 с аппаратными усилениями, интерфейс Thunderbolt 4, 2,5-гигабитный проводной сетевой интерфейс и Wi-Fi 6E, 17 портов USB, 8 коннекторов для вентиляторов и внешний термодатчик, а также расширяемую систему подсветки.
Кроме этого, плата оснащена целым комплексом различных фирменных фишек и оптимизаций, нацеленных на повышение надёжности, а её BIOS даже в бета-версии не вызывает каких-либо серьёзных вопросов. На наш взгляд, плата близка к идеалу и вполне заслуживает награды «3DNews рекомендует».
