Время первых: обзор 6 самых доступных материнских плат на базе чипсета Z690

Технические характеристики участников тестирования. ASRock Z690 Phantom Gaming 4. ASRock Z690 Pro RS

Тестовая лаборатория продолжает изучение массовой платформы LGA1700 и ее главных компонентов. После обзоров Core i9-12900K, Core i7-12700K и Core i5-12400F стало понятно, что чипы Alder Lake с ядрами Golden Cove удались — при сопоставимой цене решения Intel опережают своих конкурентов в задачах, связанных как с потреблением контента, так и с его созданием. В статье «Компьютер месяца. Спецвыпуск: выбираем лучшую игровую платформу 2021 года (и 2022-го — тоже)» было рассмотрено множество различных конфигураций AMD и Intel — в том числе и с только появившимися процессорами Core 12-го поколения. Наконец, мы раскрыли весьма интересные темы в материалах «DDR5 или DDR4: какую память выбрать для Alder Lake» и «Какая система охлаждения подойдет процессорам Alder Lake».

Знакомство с платформой LGA1700 продолжается. Впереди вас ждут обзоры других моделей процессоров Alder Lake, а сейчас мы рассмотрим несколько материнских плат на базе набора логики Intel Z690. Я специально выбрал наиболее доступные устройства в своем классе, поддерживающие память стандарта DDR4. Во-первых, они заинтересуют большинство желающих собрать новый системный блок на основе LGA1700. Некоторые модели, принявшие участие в сегодняшнем тестировании, уже рекомендуются в сборках «Компьютера месяца» — нашей постоянной рубрики, посвященной актуальным конфигурациям домашних ПК. Во-вторых, оперативная память DDR5 еще нескоро станет массовым продуктом. В данный момент сборки с DDR4 практически не уступают по производительности и при этом выглядят гораздо привлекательнее по цене.

#Технические характеристики участников тестирования

Уверен, к фразе «наиболее доступные устройства в своем классе» обязательно прикопаются некоторые… придирчивые наши читатели. Дело в том, что цены на Z690-платы начинаются с достаточно высокого уровня — самая дешевая плата на момент написания статьи стоила около 17 000 рублей. А стоимость большинства флагманских материнок для платформы LGA1700 и вовсе переваливает за отметку в 20 000 рублей.

Это сравнительное тестирование вышло при поддержке компьютерного магазина «Регард». На момент написания статьи в продаже я нашел 46 моделей, использующих набор логики Z690. Многие устройства очень похожи, ведь платформа и процессоры Alder Lake поддерживают оперативную память DDR4 и DDR5. Плюс вендоры не стесняются делить версии одинаковых материнок на модели с беспроводным модулем связи и без него. В итоге в сегменте плат «до 21 000 рублей» было выбрано 6 устройств от ASRock, ASUS, GIGABYTE и MSI. Их технические характеристики приведены в таблице ниже.

ASRock Z690 Phantom Gaming 4 ASRock Z690 Pro RS ASUS PRIME Z690-P D4 GIGABYTE Z690 UD DDR4 MSI PRO Z690-A DDR4 MSI PRO Z690-P DDR4
Поддерживаемые процессоры Intel Core, Pentium Gold, Celeron 12-го поколения
Чипсет Z690
Подсистема памяти 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5000+
Слоты расширения 1 × PCI Express x16 5.0
1 × PCI Express x4 4.0
3 × PCI Express x1 3.0
1 × PCI Express x16 5.0
1 × PCI Express x4 4.0
1 × PCI Express x4 3.0
2 × PCI Express x1 3.0
1 × PCI Express x16 5.0
1 × PCI Express x4 4.0
2 × PCI Express x4 3.0
1 × PCI Express x1 3.0
1 × PCI Express x16 5.0
1 × PCI Express x4 3.0
3 × PCI Express x1 3.0
1 × PCI Express x16 5.0
1 × PCI Express x4 3.0
2 × PCI Express x1 3.0
1 × PCI Express x16 5.0
1 × PCI Express x4 3.0
3 × PCI Express x1 3.0
Интерфейсы накопителей 1 × M.2 (Socket 3, 2260/2280) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
1 × M.2 (ключ E, 2230) для карт с поддержкой Wi-Fi/BT
4 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2260 / 2280) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2260 / 2280) с поддержкой PCI Express x4 3.0 и SATA 6 Гбит/с
1 × M.2 (Socket 3, 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0
1 × M.2 (ключ E, 2230) для карт с поддержкой Wi-Fi/BT
8 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
1 × M.2 (ключ E, 2230) для карт с поддержкой Wi-Fi/BT
4 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2260 / 2280) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2260 / 2280) с поддержкой PCI Express x4 4.0
6 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 3.0 и SATA 6 Гбит/с
6 × SATA 6 Гбит/с
1 × M.2 (Socket 3, 2242 / 2260 / 2280 / 22110) с поддержкой PCI Express x4 4.0
1 × M.2 (Socket 3, 2242 / 2260 / 2280) с поддержкой PCI Express x4 4.0 и SATA 6 Гбит/с
1 × M.2 (ключ E, 2230) для карт с поддержкой Wi-Fi/BT
4 × SATA 6 Гбит/с
Локальная сеть 1 × Intel I219V, 10/100/1000 Мбит/с 1 × Realtek RTL8125BG, 10/100/1000/2500 Мбит/с 1 × Realtek RTL8125BG, 10/100/1000/2500 Мбит/с 1 × Realtek RTL8125BG, 10/100/1000/2500 Мбит/с 1 × Intel I225-V, 10/100/1000/2500 Мбит/с 1 × Realtek RTL8125BG, 10/100/1000/2500 Мбит/с
Аудиоподсистема Realtek ALC897 7.1 HD Realtek ALC897 7.1 HD Realtek ALC897 7.1 HD Realtek ALC897 7.1 HD Realtek ALC897 7.1 HD Realtek ALC897 7.1 HD
Внутренние интерфейсы 1 × SPI TPM
1 × RGB LED
3 × ARGB LED
1 × F-Audio
1 × Thunderbolt AIC
1 × USB 2.0
2 × USB 3.2 Gen1
1 × USB 3.2 Gen2
1 × SPI TPM
1 × RGB LED
3 × ARGB LED
1 × F-Audio
1 × Thunderbolt AIC
2 × USB 2.0
2 × USB 3.2 Gen1
1 × USB 3.2 Gen2
1 × SPI TPM
1 × COM
1 × AURA RGB
3 × ARGB LED
1 × F-Audio
1 × Thunderbolt AIC
2 × USB 2.0
2 × USB 3.2 Gen1
1 × USB 3.2 Gen1 Type C
1 × SPI TPM
1 × COM
1 × S/PDIF Out
2 × RGB LED
2 × ARGB LED
1 × F-Audio
2 × Thunderbolt AIC
2 × USB 2.0
2 × USB 3.2 Gen1
1 × USB 3.2 Gen1 Type C
1 × SPI TPM
1 × RGB LED
2 × RAINBOW LED
1 × F-Audio
1 × Thunderbolt AIC
2 × USB 2.0
2 × USB 3.2 Gen1
1 × USB 3.2 Gen2 Type C
1 × SPI TPM
1 × RGB LED
1 × RAINBOW LED
1 × F-Audio
1 × Thunderbolt AIC
2 × USB 2.0
2 × USB 3.2 Gen1
Интерфейсы на задней панели 1 × PS/2
1 × HDMI
2 × USB 2.0 Type A
4 × USB 3.2 Gen1 Type A
1 × USB 3.2 Gen2 Type A
1 × USB 3.2 Gen2 Type C
1 × RJ-45
3 × 3,5 мм
1 × PS/2
1 × HDMI
1 × DisplayPort
2 × USB 2.0 Type A
2 × USB 3.2 Gen1 Type A
2 × USB 3.2 Gen2 Type A
1 × RJ-45
3 × 3,5 мм
1 × PS/2
1 × HDMI
1 × DisplayPort
2 × USB 2.0 Type A
2 × USB 3.2 Gen1 Type A
1 × USB 3.2 Gen2 Type A
1 × USB 3.2 Gen2 Type C
1 × RJ-45
1 × S/PDIF
5 × 3,5 мм
1 × PS/2
1 × HDMI
1 × DisplayPort
4 × USB 2.0 Type A
4 × USB 3.2 Gen1 Type A
1 × USB 3.2 Gen2 Type A
1 × USB 3.2 Gen2 Type C
1 × RJ-45
3 × 3,5 мм
1 × PS/2
1 × HDMI
1 × DisplayPort
4 × USB 2.0 Type A
2 × USB 3.2 Gen1 Type A
1 × USB 3.2 Gen2 Type A
1 × USB 3.2 Gen2 Type C
1 × RJ-45
6 × 3,5 мм
1 × HDMI
1 × DisplayPort
2 × USB 2.0 Type A
4 × USB 3.2 Gen1 Type A
1 × USB 3.2 Gen2 Type C
1 × RJ-45
1 × S/PDIF
5 × 3,5 мм
Форм-фактор ATX, 305 × 244 мм ATX, 305 × 244 мм ATX, 305 × 234 мм ATX, 305 × 244 мм ATX, 305 × 244 мм ATX, 305 × 244 мм
Цена 17 500 руб. 18 500 руб. 20 500 руб. 18 500 руб. 19 000 руб. 17 000 руб.

Все возможности набора логики Z690 подробно описаны в статье «Обзор процессора Core i9-12900K: переворот в сознании». На сегодняшний день это флагманский чипсет для платформы LGA1700. И как всегда, это единственный набор логики, не имеющий ограничения по разгону старших K-процессоров.

#ASRock Z690 Phantom Gaming 4

Ребята из ASRock — не такие, как все. Если другие производители материнских плат добавляют обозначения D4 или DDR4 в названии своих устройств (чтобы было понятно, какой тип памяти они поддерживают), то здесь модель для памяти DDR4 никак не обозначена дополнительно. Так, в продаже есть Z690 Phantom Gaming 4 с поддержкой DDR4 и есть Z690 Phantom Gaming 4/D5 с поддержкой DDR5 — последняя отчего-то стоит в среднем на 2 000 рублей больше.

 ASRock Z690 Phantom Gaming 4

ASRock Z690 Phantom Gaming 4

Чтобы не растягивать и без того большой материал, позвольте опустить описание многих очевидных особенностей материнских плат. Все важные характеристики того или иного устройства либо отображены в таблице, либо видны на фотографиях. Давайте подойдем к обзору главных действующих лиц более практично, что ли.

Представим, что на базе той или иной платы мы собираем определенную игровую систему. Пусть в первой используется суперкулер Noctua NH-D15, а во второй — необслуживаемая СЖО с двухсекционным радиатором. В сборках установлена видеокарта с трехслотовой системой охлаждения, и все это дело мы поместили в Midi-Tower-корпус с тремя вентиляторами: два установлены на передней панели, еще один — на задней.

В таких условиях ASRock Z690 Phantom Gaming 4 смотрится весьма убедительно. Плата получила шесть 4-контактных разъемов для подключения вентиляторов. Современные платы уже давно умеют регулировать обороты «карлсонов» как с ШИМ, так и без нее — это касается всех участников тестирования без исключения. Расположение коннекторов в целом оказалось удачным. Охлаждение ЦП мы «цепляем» к верхним разъемам (два — для вентиляторов, один — для помпы СЖО), а корпусные крыльчатки к остальным свободным коннекторам.

При установке суперкулера Noctua будут перекрыты все слоты расширения DIMM, а также самый ближний к процессорному гнезду разъем M.2. Так что память в случае использования массивной СО надо подбирать с умом. Или же брать в сборку «водянку».

Главный слот расширения — PEG-порт PCI Express x16 5.0 — дополнительно армирован. Вдруг вам захочется в сборке с ASRock Z690 Phantom Gaming 4 использовать видеокарту массой килограмма в три? Адаптер в любом случае перекрывает второй слот M.2. Следовательно, сюда не надо ставить SSD с высоким радиатором, да и вообще не надо — есть вероятность, что накопитель в таких условиях будет сильно нагреваться. Завершая тему M.2-портов, отмечу, что на плате есть разъем с ключом «Е» — в него можно установить модуль беспроводной связи форм-фактора 2230.

Обратите внимание, что все три слота PCI Express x1 не имеют защелки на корпусе. Это значит, что в эти порты можно установить дискретные устройства с большим числом линий PCI Express.

ASRock Z690 Phantom Gaming 4 — единственная плата в тесте, получившая гигабитный сетевой контроллер. Остальные устройства оснащены процессорами, обеспечивающими пропускную способность в 2,5 Гбит/с по Ethernet-соединению.

А вот за звук в «Фантоме» отвечает контроллер Realtek ALC897. Знаете, если честно, немного… неловко видеть этот чип в платах стоимостью под 20 000 рублей. И ведь это касается всех без исключения участников тестирования. Ребятам из ASUS и GIGABYTE, видимо, тоже стыдно — раз они не указывают конкретное название аудиочипа в характеристиках на сайте. На этом фоне позвольте далее даже не заикаться про то, что у материнок есть изоляция аналоговой и цифровой зон, раздельная разводка аудиоканалов и какие-то там специальные премиальные конденсаторы.

Среди приятных мелочей отмечу наличие на плате индикации загрузки системы — весьма полезной штукенции, если вдруг материнка оказалась несовместима с тем или иным комплектом оперативной памяти, например. Или барахлит какая-нибудь железка, не позволяя перейти к загрузке ОС.

На I/O-панели есть клавиша BIOS Flashback — с ее помощью можно обновить прошивку платы даже без установленного процессора. Необходимо только подключить питание к устройству и вставить в специальный USB-порт флешку, на которой предварительно записан файл с правильным микрокодом. Справедливости ради отмечу, что пока наличие BIOS Flashback — бесполезная штука, ведь ASRock Z690 Phantom Gaming 4 в начале 2022 года и так поддерживает все вышедшие в продажу чипы Alder Lake. А вот со временем эта функция может очень пригодиться — при сборке системы с чипами Intel следующих поколений (если они будут совместимы с платами Z690, конечно же).

Напомню, что я не имею права разбирать материнские платы, поэтому данные о составе конвертера питания того или иного устройства приходится добывать из открытых источников: других обзоров и прочих заметок энтузиастов на тематических форумах.

По словам производителя, ASRock Z690 Phantom Gaming 4 получила 9-фазный конвертер питания с силовыми сборками, выдерживающими нагрузку в 50 А каждая. По нашим данным, VRM платы действительно насчитывает девять мосфетов Vishay Siliconix SIC654, восемь из которых отвечают за стабилизацию VCore. Еще один канал конвертера питания отвечает за работу VCCGT. И есть компоненты для регулирования напряжения VCCAUX.

На всякий случай уточню: модель Z690M Phantom Gaming 4 получила еще более скромную подсистему питания центрального процессора — для работы ядер Alder Lake там отведено всего шесть фаз с точно такими же Dr MOS от Vishay Siliconix. Чуть забегая вперед, скажу: это значит, что вместе с Z690M Phantom Gaming 4 лучше не использовать Core i5-12600K и старшие модели.

Возвращаясь к ASRock Z690 Phantom Gaming 4, отмечу, что элементы VRM матплаты охлаждаются двумя небольшими алюминиевыми радиаторами. К печатной плате они прикреплены с помощью пластиковых клипс. В итоге прижим подошвы радиаторов оказывается откровенно посредственным. При установке матплаты в корпус не держитесь рукой за один лишь радиатор!

Среди всех материнских плат модели ASRock получили BIOS с самым куцым набором функций и параметров для регулировки напряжений. Согласен, 99 % пользователей зайдут в меню устройства только ради выбора XMP-профиля оперативной памяти, и последующее нажатие на клавишу Del произойдет только в случае какого-нибудь форс-мажора. Однако в BIOS «Фантома» нет даже возможности настроить напряжение системного агента. А она пригодится, если под руку попадется память, которая не захочет загружать XMP-профиль. Или же вдруг вам приспичит точечно настроить центральный процессор, а здесь уровней LLC раз-два и обчелся. Наконец, помимо температуры центрального процессора, мы можем следить только за динамикой нагрева чипсета.

ASRock Z690 Phantom Gaming 4 (BIOS 5.03)
Напряжение, мин./макс. значения и шаг, В
CPU Core/Cache Voltage 0,8/1,5 0,005
CPU Core/Cache Voltage Offset -0,1/0,1 0,005
DRAM Voltage 1,1/1,5 0,01
VDD_IMC Voltage 0,005/1,410 0,005
VCCIN AUX Voltage 1,7/2,1 0,02
+1.8V PROC Voltage 1,7/2,1 0,01
+1.05V PROC Voltage 0,95/1,35 0,01
+0,82V PCH Voltage 0,72/1,120 0,01
+1,05V PCH Voltage 0,95/1,25 0,01
Load-Line Calibration
CPU Core/Cache (уровни) 3
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 10 слотов
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (Fan-tastic, FanTuning)
Изменение BCLK Предусмотрено, 97,5-500 МГц с шагом 0,01 МГц
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Не предусмотрен
Обновление BIOS без включения платы Предусмотрено
Датчики температуры M/B Temperature

#ASRock Z690 Pro RS

Материнка, о которой далее пойдет речь, не имеет аналогов. Это значит, что версий Z690 Pro RS, поддерживающих DDR5-память или оснащенных беспроводным модулем связи, пока не выпущено. Зато известно, что в другой плате ASRock — STEEL LEGEND WIFI 6E — используется точно такой же конвертер питания. Выходит, тестирование одной платы частично расскажет о возможностях другого устройства.

 ASRock Z690 Pro RS

ASRock Z690 Pro RS

Из интересного: в комплекте с устройством идет кронштейн для видеокарты, чтобы та не провисала под собственной тяжестью, — штука полезная для адаптеров с большой массой и длиной.

К расположению слотов расширения в ASRock Z690 Pro RS у меня есть ряд вопросов. Не совсем понятно, для чего между сокетом и PEG-портом (тоже армированным) «впихнули» разъем PCI Express x1. Если в сборке будет использоваться массивный процессорный кулер, то он его перекроет вместе с M.2-разъемом. Есть здесь и ограничения по длине дискретной платы — она упрется в модули ОЗУ.

Зато такой маневр позволил разместить на печатной плате слоты M.2 как можно ниже. При установке нескольких NVMe SSD они не окажутся под видеокартой — и это здорово. Так-то понятно, что единственный накопитель с интерфейсом PCI Express будет установлен в основной слот — к тому же для него предусмотрен охлаждающий радиатор.

Слоты PCI Express x1 на плате тоже позволяют устанавливать дискретные устройства с любым другим числом линий PCI Express.

Уверен, многие заметили, что ASRock Z690 Pro RS оснащена сразу восемью портами SATA 6 Гбит/с. Это своеобразный рекорд, ведь остальные участники тестирования могут похвастать только четырьмя-шестью разъемами. По-настоящему щедро, без ограничений, отсыпать пользователю портов, впрочем, не получилось: при использовании слота M2_2 в режиме SATA будет отключен порт SATA3_7.

Плата получила шесть разъемов для питания вентиляторов — проблем с подключением систем охлаждения разного типа у вас не возникнет. Расположение коннекторов в целом можно считать удачным, если речь идет о классической сборке в Tower-корпусе.

ASRock Z690 Pro RS — это единственная плата в тесте, оснащенная RGB-подсветкой. Диоды прячутся под радиатором чипсета. Сделать же систему еще более цветастой помогут специальные колодки на плате. Если вы внимательно изучали технические характеристики материнских плат, то знаете, что все шесть плат получили от конструкторов минимум по одному 5-вольтовому и по одному 12-вольтовому коннектору для подключения RGB-лент и прочей светящейся периферии.

Кнопка обновления BIOS на I/O-панели никуда не делась. А вот LED-индикации, которая наглядно показывает, на каком этапе находится инициализация оборудования во время запуска системы, в ASRock Z690 Pro RS не оказалось. В дополнение к этому отметим, что по сравнению с Z690 Phantom Gaming 4 здесь недостает и порта USB 3.2 Gen2 Type C на панели ввода/вывода.

Подсистема питания ASRock Z690 Pro RS работает по схеме 6+1+2 для напряжений VCore, VCCGT и VCCAUX, хотя производитель заявляет о 13 фазах суммарно для VCore и VCCGT. В цепи применяются все те же полевые транзисторы Vishay Siliconix SIC654, ими дирижирует 9-канальный ШИМ-контроллер Richtek RT3628AE. Следовательно, реальное число фаз, отвечающее за работу ядер ЦП, равно шести — просто элементы для напряжения VCore попарно объединены без использования дублеров.

Итог подвести несложно: мы видим, что VRM «прошки» оказывается внушительнее конвертера питания ASRock Z690 Phantom Gaming 4. Эти же слова актуальны и для системы охлаждения сборок Dr MOS. В ASRock Z690 Pro RS применяются более крупные алюминиевые радиаторы. И они хотя бы прикручены к печатной плате винтами.

Я не заметил каких-либо существенных изменений в прошивке Pro-версии платы ASRock. Есть одна-две малозначимые функции BIOS, которых нет в Z690 Phantom Gaming 4. Подробно о них я расскажу далее.

ASRock Z690 Pro RS (BIOS 3.06)
Напряжение, мин./макс. значения и шаг, В
CPU Core/Cache Voltage 0,8/1,5 0,005
CPU Core/Cache Voltage Offset -0,1/0,1 0,005
DRAM Voltage 1,1/1,5 0,01
VDD_IMC Voltage 0,005/1,410 0,005
VCCIN AUX Voltage 1,7/2,1 0,02
+1.8V PROC Voltage 1,7/2,1 0,01
+1.05V PROC Voltage 0,95/1,35 0,01
+0,82V PCH Voltage 0,72/1,120 0,01
+1,05V PCH Voltage 0,95/1,25 0,01
Load-Line Calibration
CPU Core/Cache (уровни) 3
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 10 слотов
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (Fan-tastic, FanTuning)
Изменение BCLK Предусмотрено, 97,5-500 МГц с шагом 0,01 МГц
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Не предусмотрен
Обновление BIOS без включения платы Предусмотрено
Датчики температуры M/B Temperature

ASUS PRIME Z690-P D4. GIGABYTE Z690 UD DDR4

#ASUS PRIME Z690-P D4

Средняя стоимость ASUS PRIME Z690-P D4 в Москве оказывается выше 20 000 рублей, хотя есть магазины, где эту плату можно заказать за 18 500 рублей. Еще больше стоят версии PRIME Z690-P D4-CSM, PRIME Z690-P WIFI D4, PRIME Z690-P и PRIME Z690-P WIFI — другими словами, в продаже можно найти пять версий одного и того же устройства. Самой же дешевой Z690-платой ASUS на момент написания статьи была модель PRIME Z690M-PLUS D4, но раздобыть ее для теста не получилось.

 ASUS PRIME Z690-P D4

ASUS PRIME Z690-P D4

Первое, на что обращаешь внимание, — это наличие сразу четырех слотов расширения, выполненных в корпусах PCI Express x16. Напомню, что все они, кроме основного армированного PEG-порта, работают в режиме x4: один разъем поддерживает стандарт 4.0, остальные — 3.0. Вызывает некоторое недоумение распайка второго слота PCI Express x4 сразу после основного слота расширения в ASUS PRIME Z690-P D4. Если мы говорим об игровой системе, то в 100 % случаев он будет перекрыт видеокартой. Да, такой ход позволил максимально отдалить второй M.2-коннектор от основного PEG-разъема — установленный туда накопитель не будет поджариваться видеокартой до аппетитной корочки, а, наоборот, получит дополнительный обдув от корпусного вентилятора. Однако, на мой взгляд, наличие слота PCIEX16(G3)_1 на печатной плате вызвано единственным желанием — увеличить конечную цену устройства, ведь КПД этого разъема в большинстве сборок стремится к нулю.

Второй момент: ASUS PRIME Z690-P D4 получила шесть разъемов для подключения вентиляторов и коннектор AIO_PUMP, предназначенный для помпы СЖО, который расположен слева от процессорного гнезда. С моего дивана кажется более логичным разместить там обычный порт для корпусной крыльчатки, закрепленной на задней стенке корпуса. Если же мы используем в сборке необслуживаемую СЖО, то провод от вентилятора придется тянуть либо вниз, либо наверх — и в обоих случаях длины кабеля вентилятора может не хватить.

Неудобен AIO_PUMP и в случае сборки системы с кастомной СЖО — если только не использовать помпу с акриловым резервуаром, крепящимся на задней стенке корпуса. Наконец, длины проводов корпусных вентиляторов может быть недостаточно, чтобы подключить их к разъемам CHA_FAN2 и CHA_FAN3, распаянным снизу. Но здесь все, как вы понимаете, индивидуально — надо изучать характеристики конкретного корпуса, выбранного для сборки.

Платы ASUS, кстати, оснащены дополнительными отверстиями для LGA115X/1200-кулеров. И это — отличный ход со стороны производителя, ведь многие желающие обновиться до Alder Lake смогут использовать имеющуюся систему охлаждения. Главное, чтобы набор креплений устройства обеспечивал качественный прижим радиатора к крышке процессора, а сама подошва кулера полностью накрывала чип.

ASUS PRIME Z690-P D4 тоже имеет разъем M.2 с ключом «Е» — порт расположен рядом с I/O-панелью. Собственно говоря, версия платы PRIME Z690-P WIFI D4 уже укомплектована беспроводным модулем связи.

Интересно, что все больше материнских плат ориентируется на применение в сборках именно M.2-накопителей. Во всех моделях, кроме MSI PRO Z690-P DDR4, реализовано минимум три разъема с линиями PCI Express 4.0. В той же ASUS PRIME Z690-P D4 предусмотрено всего четыре порта SATA 6 Гбит/с — популярность запоминающих устройств с последовательным интерфейсом падает. По крайней мере, это утверждение актуально для домашних ПК.

И еще немного диванной аналитики: по моим наблюдениям, ASUS редко использует технологию BIOS Flashback в платах серии PRIME. А вот в ROG-материнках эта функция применена повсеместно. На заре платформы LGA1700 это не имеет значения, но жизненный путь той же ASUS PRIME Z690-P D4 наверняка будет долгим и захватит 13-е поколение процессоров Core. Это значит, что где-нибудь в январе 2023 года плату будут покупать вместе с Raptor Lake. Тогда же при покупке материнки придется как-то заранее решить вопрос актуальной версии прошивки.

Зато на I/O-панели устройства есть полноценный разъем USB 3.2 Gen2 Type C, а также нашлось место оптическому выходу S/PDIF.

Производитель утверждает, что в ASUS PRIME Z690-P D4 применяется подсистема питания с 14+1 фазами. В цепи, отвечающей за работу VCore, установлены сборки Vishay Siliconix SIC654, выдерживающие ток в 50 А. Напряжение VCCGT регулируется мосфетами SIC643 (60 А). За их работу отвечает хорошо нам знакомый ШИМ-контроллер Digi+ ASP2100. Так что реальная схема работы конвертера питания выглядит как 7+1. Еще два канала, состоящие из пар мосфетов 4C10C и 4C06C, отвечают за работу VCCAUX. Ими управляет контроллер ONSEMI NCP81270C.

По структуре BIOS герой сегодняшнего обзора очень схож с недавно протестированной платой ASUS ROG Maximus Z690 Hero. Конечно, модель серии ROG больше заточена под разгон, а потому имеет больше настроек и функций, связанных с оверклокингом. Например, прошивка PRIME Z690-P D4 лишена возможности менять частоту BCLK.

Но все это — мелочи. Все же BIOS «Прайма» обладает массой полезных и нужных настроек. По количеству доступных для регулировки напряжений модель ASUS и вовсе лидирует в сегодняшнем тестировании.

ASUS PRIME Z690-P D4 (BIOS 0605)
Напряжение, мин./макс. значения и шаг, В
CPU Core/Cache Voltage 0,6/1,7 0,005
CPU Core/Cache Voltage Offset -0,635/0,635 0,005
CPU L2 Voltage 0,7/1,8 0,001
CPU System Agent Voltage 0,7/1,6 0,001
CPU Input Voltage 1,5/2,1 0,01
DRAM Voltage 1,0/1,8 0,005
IVR Transmitter VDDQ Voltage 0,7/2,2 0,005
VDD_IMC Voltage 0,005/1,410 0,005
PCH 1.8V Primary Voltage 1,8/2,1 0,1
Core PLL Voltage 0,9/1,845 0,015
GT PLL Voltage 0,9/1,845 0,015
Ring PLL Voltage 0,9/1,845 0,015
System Agent PLL Voltage 0,9/1,845 0,015
Memory Controller PLL Voltage 0,9/1,845 0,015
CPU 1.8V Small Rail 1,5/2,3 0,01
PLL Termination Voltage 0,8/1,8 0,01
VPPDDR Voltage 2,5/2,8 0,1
PCH 1.05V Primary Voltage 0,8/1,6 0,01
PCH Core Voltage 0,7/1,3 0,01
Load-Line Calibration
CPU (уровни) 7
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 8 слотов
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (Q-Fan Tuning, Qfan Control)
Изменение BCLK Не предусмотрено
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Предусмотрен (XMP I)
Обновление BIOS без включения платы Не предусмотрено
Датчики температуры M/B Temperature, VRM Thermistor Temperature

#GIGABYTE Z690 UD DDR4

Загибаем пальцы вместе: есть Z690 UD DDR4, о которой речь пойдет далее; есть Z690 UD, поддерживающая DDR5-память; есть Z690 UD AX и Z690 UD AX DDR4, доукомплектованные модулем беспроводной связи. Интересно, что модель Z690 UD DDR4 не имеет дополнительного слота M.2 для установки Wi-Fi-адаптера форм-фактора 2230. При желании оснастить сборку беспроводным модулем связи придется устанавливать карту расширения PCI Express или же докупать USB-«свисток».

 GIGABYTE Z690 UD DDR4

GIGABYTE Z690 UD DDR4

А так матплата получила сразу три слота M.2, причем SSD, установленный в главный порт, будет надежно прикрыт щитом в виде точеного бруска алюминия. Так как в Z690 UD DDR4 используется всего шесть SATA-разъемов, то порты M.2 и SATA 6 Гбит/с никак не конфликтуют друг с другом. Пацифизм наблюдается и в отношениях между вторым M.2-портом и основным PEG-разъемом — они максимально отдалены друг от друга.

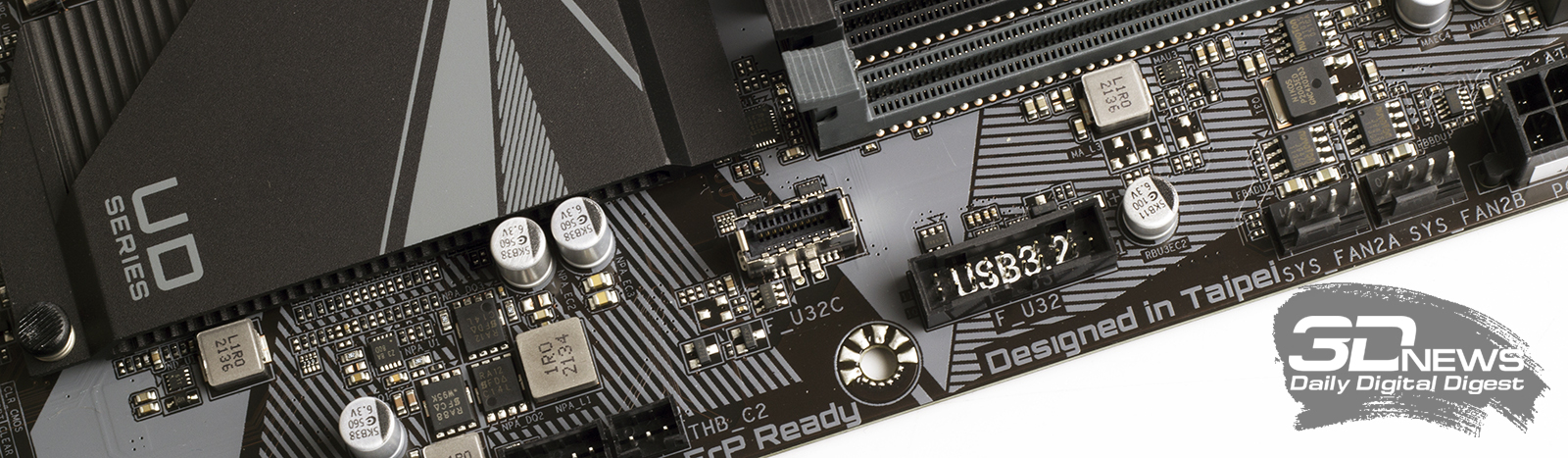

Плата насчитывает шесть 4-контактных коннекторов для подключения корпусных вентиляторов. Порт SYS_FAN1 распаян рядом с разъемами EPS. Решение — неудачное, так как подключение к нему корпусного вентилятора, закрепленного на задней стенке, станет еще тем приключением. И не забудьте усложнить себе жизнь, заранее установив радиатор кулера! (К расположению остальных разъемов для «карлсонов» у меня претензий нет.)

Главный слот расширения — PCI Express x16 5.0 — выделен белым цветом и дополнительно армирован. При установке габаритной видеокарты, как уже было сказано, место под SSD не будет перекрыто полностью, но как минимум до следующего апгрейда не увидят белого света колодки THB_C1 и THB_C2. Другие два слота, PCI Express x4 и PCI Express x1, собранные в корпусах PCI Express x16, тоже усилены дополнительными точками пайки.

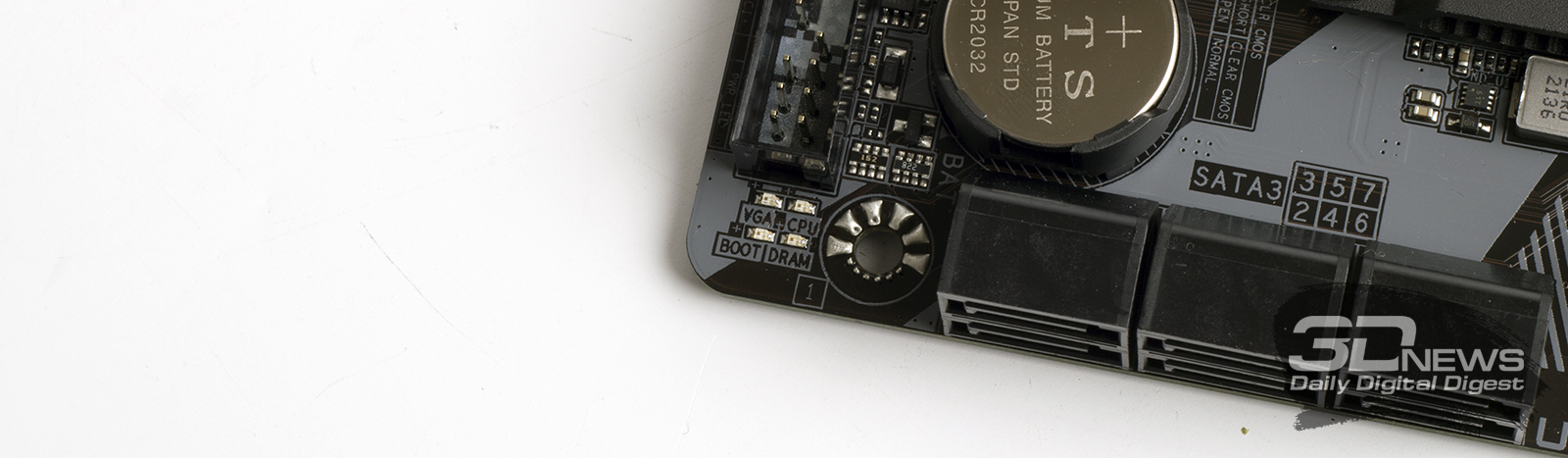

Плата поддерживает функцию обновления прошивки Q-FLASH Plus — кнопка включения расположена в нижней части PCB. Здесь же расположена клавиша перезагрузки компьютера и индикаторы активности загрузки компонентов системы. В этом плане функциональность GIGABYTE Z690 UD DDR4 оказывается лучше, чем у других участников тестирования. Джентльменский, так сказать, набор в наличии.

А еще GIGABYTE Z690 UD DDR4 — единственное устройство в сегодняшнем тестировании, не имеющее в комплекте заглушки на заднюю стенку корпуса. Этот элемент уже встроен в панель ввода/вывода платы. В остальном же мы имеем дело с довольно стандартным набором портов и видеовыходов.

Подсистема питания GIGABYTE Z690 UD DDR4, пожалуй, имеет самую продвинутую конструкцию. Здесь используется ШИМ-контроллер Renesas RAA229131, обеспечивающий работу до 20 фаз. Напряжение VCore формируется 16 сборками OnSemiNCP303160 60A — каждый мосфет выдерживает нагрузку в 60 А. То есть фазы в цепи питания — настоящие, а не сдвоенные за счет параллельного подключения. Напряжение VCCGT регулируется полевым транзистором NCP303160 (60 А), а VCCAUX — парой сборок MP87992 (140 А в сумме).

За охлаждение VRM-зоны отвечает пара довольно крупных алюминиевых радиаторов. Производитель утверждает, что между радиаторами и мосфетами проложены улучшенные термопрокладки толщиной 1,5 мм с теплопроводностью 5 Вт/(м·К). По данным GIGABYTE, они передают в 2,7 разабольше тепла в сравнении с некими абстрактными «традиционными термопрокладками».

А еще GIGABYTE Z690 UD DDR4 — рекордсмен по количеству температурных датчиков. Помимо стандартных точек, таких как чипсет и VRM, мы можем следить за нагревом в области PEG-порта, аудиотракта и (зачем-то) батарейки CMOS.

GIGABYTE Z690 UD DDR4 (BIOS F5)
Напряжение, мин./макс. значения и шаг, В
CPU Vcore 1,1/1,8 0,005
Internal L2Atom 0,8/2,0 0,01
Internal VCCSA 0,8/1,5 0,01
CPU VCCIN AUX 1,6/2,1 0,01
DRAM Voltage 1,0/2,0 0,01
DRAM Vdd/VddQ 0,9/1,8 0,005
VC1P05 0,8/1,6 0,01
V0P82 PCH 0,8/1,1 0,01
V1P8 CPU 1,6/2,1 0,02
VCC1V8P 1,6/2,1 0,02
DRAM Training Voltage 1,0/2,0 0,01
DDRVPP Voltage 1,98/3,02 0,04
DRAM Termination 0,746/1,658 0,008
Load-Line Calibration
CPU (уровни) 8
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (Smart Fan 6)
Изменение BCLK Предусмотрено, 80-500 МГц
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Не предусмотрен
Обновление BIOS без включения платы Предусмотрено
Датчики температуры M/B Temperature, VRM MOS, PCIEX16, System 2, System 1

MSI PRO Z690-A DDR4. MSI PRO Z690-P DDR4

#MSI PRO Z690-A DDR4

В данный момент в продаже можно найти четыре версии MSI PRO Z690-A: две с поддержкой разных типов памяти и модели с беспроводным модулем и без. Как и в случае с GIGABYTE Z690 UD DDR4, версии без встроенной Wi-Fi-платы лишены слота M.2 2230.

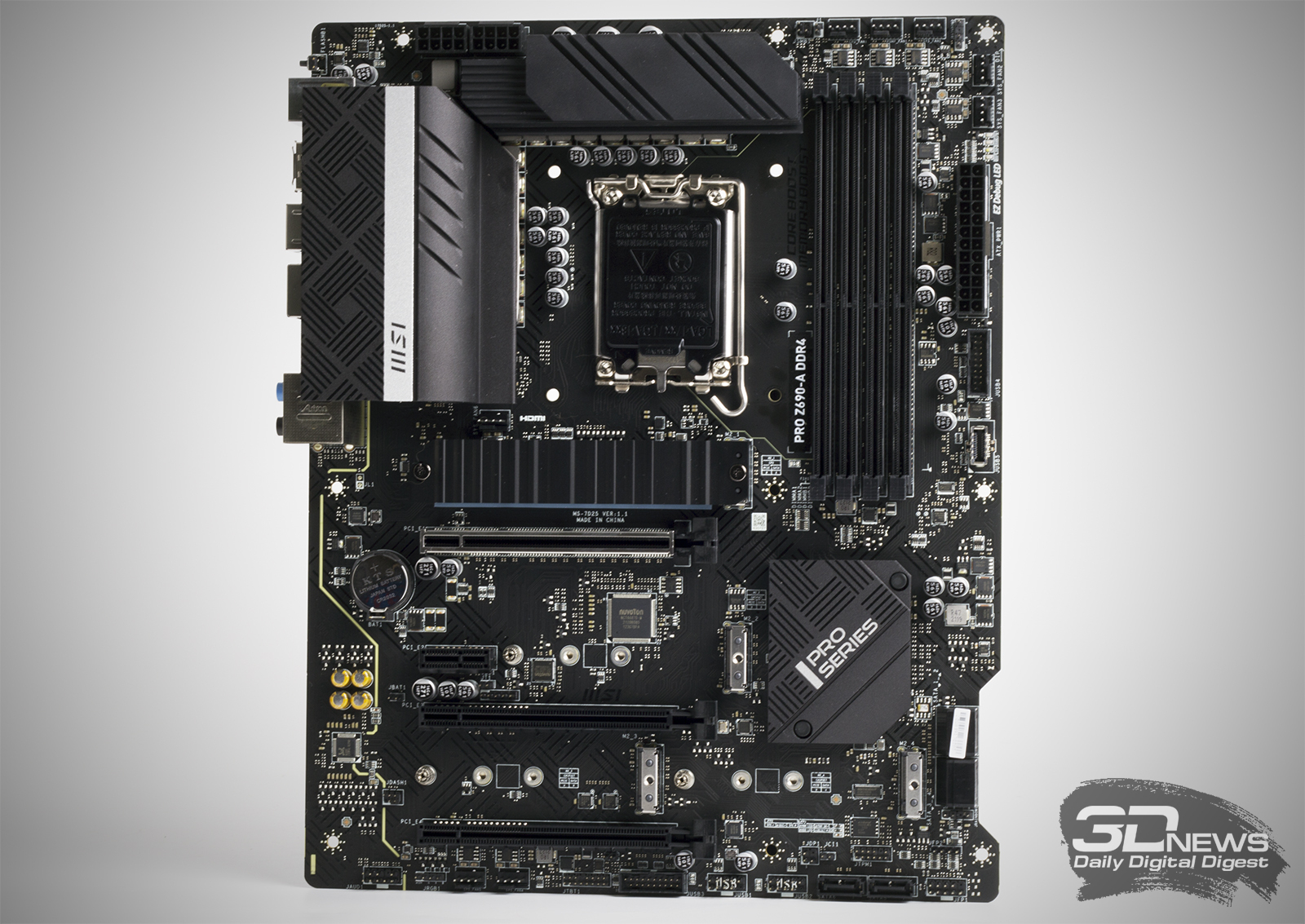

 MSI PRO Z690-A DDR4

MSI PRO Z690-A DDR4

Зато в MSI PRO Z690-A DDR4 есть сразу четыре разъема M.2, предназначенных для установки разнообразных SSD. Только один порт поддерживает накопители форм-фактора 22110; три из четырех коннекторов работают в режиме PCI Express 4.0; один слот оснащен пассивной системой охлаждения; пара работает в гибридном режиме PCI Express/SATA; конфликтов между разъемами M.2 и SATA 6 Гбит/с не наблюдается — краткая сводка о дисковой подсистеме MSI PRO Z690-A DDR4 закончена.

Слоты M.2 расположены удачно. Основной порт, оснащенный радиатором, в случае использования воздушного кулера будет дополнительно обдуваться. SSD, установленные в другие слоты, точно не перекроет видеокарта.

Интересно в MSI PRO Z690-A DDR4 расположены и коннекторы для подключения вентиляторов. Всего их восемь — рекорд среди протестированных матплат, но пять портов расположены в верхнем правом углу печатной платы. Удобно, если в сборке используется «водянка» на три секции.

Основной PEG-порт армирован — мы видим, что эта особенность слотов PCI Express из диковинки, присущей дорогим устройствам, стала общим местом и используется производителями материнских плат повсеместно. Некоторые компании усиливают и слоты DIMM, но этого я категорически не понимаю. Все же одно дело — установить в сборку видеокарту массой около 2 кг, другое дело — закрепить довольно легкие модули ОЗУ.

Устройство MSI поддерживает функцию Flash BIOS, работающую по тому же принципу, что и на других платах. Соответствующая кнопка расположена на I/O-панели материнки. Отмечу и наличие на плате светодиодных индикаторов EZ Debug, которые наглядно показывают, на каком этапе находится инициализация оборудования во время запуска системы.

Зато плата MSI — единственная в тесте, использующая сетевой контроллер Intel I225-V, который обеспечивает пропускную способность по LAN-каналу до 2,5 Гбит/с.

Производитель утверждает, что подсистема питания MSI PRO Z690-A DDR4 работает по схеме 14+1+1. В действительности мы имеем дело с формулой 7+1+1, так как здесь используется наш хороший знакомый — 9-канальный ШИМ-контроллер Richtek RT3628AE. Напряжение VCore действительно сформировано 14 силовыми каскадами Alpha & Omega Semiconductor AOZ5016QI (55 А), но они подключены параллельно без применения дублеров. За напряжение VCCGT тоже отвечает сборка AOZ5016QI, а за VCCAUX — две пары мосфетов OnSemi NTMFS4C029N и NTMFS4C024N.

Полевые транзисторы подсистемы питания охлаждаются двумя алюминиевыми радиаторами средних размеров. В охлаждении ни одной из шести плат не применяются медные теплотрубки. И если в GIGABYTE Z690 UD DDR4 используются прокладки с теплопроводностью 5 Вт/(м·К), то в MSI PRO Z690-A DDR4 этот параметр составляет 7 Вт/·К).

Обращу ваше внимание на то, что все шесть материнских плат оснащены сразу двумя разъемами EPS, предназначенными для питания центрального процессора. В основном речь идет о схеме 8+4 — и только в MSI PRO Z690-A DDR4 распаяно сразу два 8-пиновых порта для кабелей блока питания. Практика показывает, что для стабильной работы Core i9-12900K вполне достаточно и одного разъема EPS. С учетом того, что представленные в статье платы вряд ли будут использоваться для экстремального разгона, дополнительный разъем питания у большинства Z690-плат установлен скорее для солидности. И что-то мне подсказывает, что здесь не обошлось без маркетологов.

Так называемый Advanced Mode, в который можно попасть из главного меню нажатием клавиши F7, никакими новыми вкладками не обладает. Так, пользователю доступны все те же шесть основных разделов: Settings, OC, M-Flash, OC Profiles, Hardware Monitor и Board Explorer. В этом плане BIOS Z690-материнок мало отличается от прошивок для платформы LGA1200. Собственно говоря, мы все еще имеем дело с Click BIOS 5 — и подробно его функциональность рассмотрена в обзоре MSI MAG Z690 Tomahawk WiFi DDR4.

MSI PRO Z690-A DDR4 (BIOS 7D25v11)
Напряжение, мин./макс. значения и шаг, В
CPU Core Voltage 0,6/1,72 0,005
CPU Core Voltage Offset -0,6/0,6 0,005
CPU E-core L2 Voltage 0,6/1,52 0,005
CPU SA Voltage 0,6/1,52 0,005
CPU VDDQ Voltage 0,001/2,5 0,001
CPU 1.05 Voltage 0,6/2,0 0,01
CPU AUX Voltage 1,4/2,3 0,01
CPU PLL SFR Voltage 0,9/1,125 0,015
RING PLL SFR Voltage 0,9/1,125 0,015
SA PLL SFR Voltage 0,9/1,125 0,015
E-Core L2 PLL SFR Voltage 0,9/1,125 0,015
MC PLL SFR Voltage 0,9/1,125 0,015
DRAM Voltage 0,85/2,2 0,01
DRAM VTT Voltage 0,12/1,1 0,005
DRAM VPP Voltage 1,24/3,3 0,01
PCH 0.82 Voltage 0,6/1,4 0,01
Load-Line Calibration
CPU (уровни) 8
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 6 профилей
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена (10-538 МГц)
Изменение BCLK Предусмотрено, 80-500 МГц
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Не предусмотрен
Обновление BIOS без включения платы Предусмотрено
Датчики температуры M/B Temperature, VRM MOS, System, CPU Socket

#MSI PRO Z690-P DDR4

Несмотря на название, MSI PRO Z690-P DDR4 является единственной в своем роде платой — варианта с поддержкой DDR5-памяти на момент написания статьи представлено не было. Речь пойдет о самой доступной и простой Z690-материнке от MSI. И в сравнении с той же А-версией эта самая упрощенность видна невооруженным глазом.

 MSI PRO Z690-P DDR4

MSI PRO Z690-P DDR4

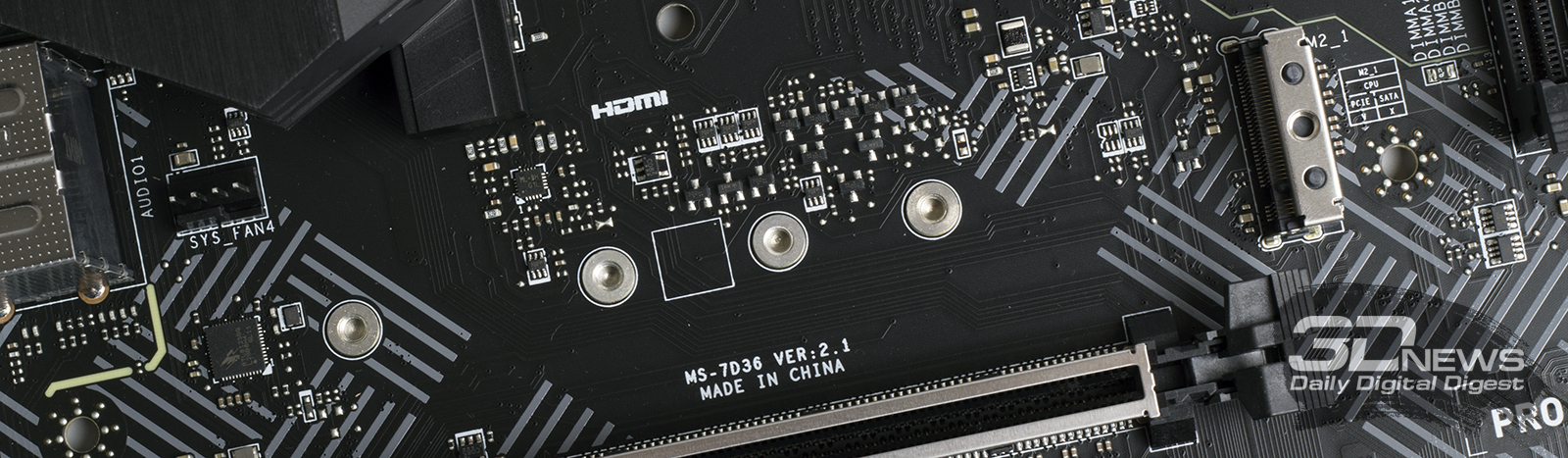

Так, вместо четырех портов M.2, предназначенных для установки SSD, осталось только два — меньше всего среди протестированных плат. Основной слот для установки накопителя лишился системы охлаждения. Зато на PCB вовремя очутился M.2-разъем с ключом «Е».

Слотов расширения в корпусе PCI Express x16 тоже стало меньше. Основной PEG-порт дополнительно усилен металлом. Порты PCI Express x1 не позволяют устанавливать дискретные устройства большего размера. В целом разводка компонентов MSI PRO Z690-P DDR4 выполнена на хорошем уровне.

P-плата получила только шесть коннекторов для подключения вентиляторов — вполне достаточно для, скажем так, стандартной игровой сборки.

Индикаторы EZ Debug — на месте. А вот потеря внутреннего разъема USB 3.2 Gen2 смотрится обидно — все же мы имеем дело с флагманским чипсетом. Недосчиталась плата и кнопки обновления прошивки Flash BIOS. Но классно, что MSI PRO Z690-P DDR4 имеет USB 3.2 Gen2 Type C на I/O-панели.

В отличие от MSI PRO Z690-A DDR4, в P-версии используется сетевой контроллер Realtek RTL8125BG.

Конвертер питания MSI PRO Z690-P DDR4 охлаждается двумя небольшими радиаторами. С силовыми элементами они контактируют при помощи термопрокладок с увеличенной теплопроводностью. Прижим — качественный и надежный.

В устройстве используется все тот же ШИМ-контроллер Richtek RT3628AE. В цепи применяются сборки NTMFS4C029N и NTMFS4C024N, объединенные параллельно: 12 — для VCore, 2 — для VCCGT. В итоге подсистема питания MSI PRO Z690-P DDR4 работает по схеме 6+1+1 (VCore+VCCGT+VCCAUX).

Материнская плата получила версию BIOS, полностью идентичную рассмотренной ранее PRO Z690-A DDR4.

MSI PRO Z690-P DDR4 (BIOS 7D36vA2)
Напряжение, мин./макс. значения и шаг, В
CPU Core Voltage 0,6/1,72 0,005
CPU Core Voltage Offset -0,6/0,6 0,005
CPU E-core L2 Voltage 0,6/1,52 0,005
CPU SA Voltage 0,6/1,52 0,005
CPU VDDQ Voltage 0,001/2,5 0,001
CPU 1.05 Voltage 0,6/2,0 0,01
CPU AUX Voltage 1,4/2,3 0,01
CPU PLL SFR Voltage 0,9/1,125 0,015
RING PLL SFR Voltage 0,9/1,125 0,015
SA PLL SFR Voltage 0,9/1,125 0,015
E-Core L2 PLL SFR Voltage 0,9/1,125 0,015
MC PLL SFR Voltage 0,9/1,125 0,015
DRAM Voltage 0,85/2,2 0,01
DRAM VTT Voltage 0,12/1,1 0,005
DRAM VPP Voltage 1,24/3,3 0,01
PCH 0.82 Voltage 0,6/1,4 0,01
Load-Line Calibration
CPU (уровни) 8
Дополнительно
Настройка первичных таймингов Предусмотрена
Настройка вторичных и третичных таймингов Предусмотрена
Профили настроек BIOS Есть, 6 профилей
Очистка SSD Предусмотрена
Настройка вращения вентиляторов Предусмотрена
Изменение BCLK Предусмотрено, 10-538 МГц
Автоматический разгон процессора Не предусмотрен
Автоматический разгон памяти Не предусмотрен
Обновление BIOS без включения платы Не предусмотрено
Датчики температуры M/B Temperature, VRM MOS, System, CPU Socket

Стенд и методика. Результаты тестирования. Выводы

#Стенд и методика тестирования

Для тестирования материнских плат мы запросили сразу два центральных процессора: уже по беглому изучению характеристик устройств было очевидно, что с 16-ядерным Core i9-12900KF справятся далеко не все участники.

Конфигурация тестовых стендов
Центральный процессор Intel Core i9-12900KF
Intel Core i7-12700KF
Материнская плата (версия BIOS) ASRock Z690 Phantom Gaming 4 (BIOS 5.03)
ASRock Z690 Pro RS (BIOS 3.06)
ASUS PRIME Z690-P D4 (BIOS 0605)
GIGABYTE Z690 UD DDR4 (BIOS F5)
MSI PRO Z690-A DDR4 (BIOS 7D25v11)
MSI PRO Z690-P DDR4 (BIOS 7D36vA2)
Оперативная память Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 4 × 8 Гбайт
Corsair Vengeance CMK16GX4M2Z3466C16, DDR4-3466, 2 × 8 Гбайт
Основной накопитель Samsung 970 EVO, 1 Тбайт
Видеокарта Palit GeForce RTX 3080 GAMING PRO, 10 Гбайт GDDR6X
Блок питания Corsair AX1500i, 1,5 кВт
Процессорный кулер NZXT Kraken X62
Arctic Liquid Freezer II 420
Cooler Master MasterLiquid PL360 Flux
Корпус Открытый тестовый стенд
Монитор Acer S277HK, 27", Ultra HD
Операционная система Windows 11
ПО для видеокарт
NVIDIA GeForce Game Ready Driver 457.09
Дополнительное ПО
Удаление драйверов Display Driver Uninstaller 17.0.6.1
Измерение FPS Fraps 3.5.99
FRAFS Bench Viewer
Разгон и мониторинг GPU-Z 2.30.0
MSI Afterburner 4.6.3
Дополнительное оборудование
Тепловизор Fluke Ti400
Шумомер Mastech MS6708
Ваттметр watts up? PRO

Процессор и подсистема питания материнских плат нагружались программами Prime95 30.8 (подтест Small FFTs) и CINEBENCH R23. Практика показывает, что среди профессионального ПО существуют рабочие приложения, способные нагружать чипы Core до потребления свыше 250 Вт, а потому стабильная работа компьютера в таких программах является гарантией того, что система впоследствии не будет перегреваться, троттлить или работать нестабильно.

В стендах использовалась необслуживаемая СВО Arctic Liquid Freezer II 420 — эта «водянка» оснащена дополнительным вентилятором, закрепленным на водоблоке. Он обдувает элементы цепи питания материнской платы. Для получения более повторяемых результатов вентилятор Arctic Liquid Freezer II 420 был отключен, так что конвертеры питания материнских плат во время тестирования никак дополнительно не охлаждались.

Стоит помнить и о том, что в реальной жизни любая из протестированных материнок будет установлена в компьютерном корпусе, и в зависимости от окружающих условий представленные результаты могут как улучшиться, так и ухудшиться. Использование СЖО в стенде является попыткой определить тех счастливчиков, которые будут стабильно работать в любой ситуации. К тому же мы имеем дело с довольно дорогими устройствами. Я считаю, что они не нуждаются в каких-либо поблажках со стороны тестовой лаборатории.

#Результаты тестирования

Комплект памяти Corsair Vengeance RGB PRO CMW32GX4M4K4400C18 — настоящий камень преткновения для многих платформ и материнских плат. Этот набор обладает отличным потенциалом по разгону и настройке, но в ряде случаев приходится хорошенько поломать голову над тем, как же его запустить хотя бы в режиме DDR4-4000. Например, в статье «Обзор 7 материнских плат AMD B550 дешевле 10 000 рублей: есть ли достойные устройства в этом ценовом сегменте?» наглядно показано, что с комплектом Corsair подружились далеко не все устройства. В этот раз ситуация повторилась.

Vengeance RGB PRO нет в списке поддерживаемой памяти у всех шести протестированных плат. Это значит, что производитель не гарантирует 100-процентную поддержку того или иного модуля. И все же работа с набором Corsair позволяет строить предположения и делать прогнозы о том, насколько хорошо оптимизирована прошивка материнки.

ASRock Z690 Phantom Gaming 4 ASRock Z690 Pro RS ASUS PRIME Z690-P D4 GIGABYTE Z690 UD DDR4 MSI PRO Z690-A DDR4 MSI PRO Z690-P DDR4
Поддерживаемая производителем оперативная память 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5000+ 4 × DIMM, до 128 Гбайт DDR4-5333 4 × DIMM, до 128 Гбайт DDR4-5333 4 × DIMM, до 128 Гбайт DDR4-5200 4 × DIMM, до 128 Гбайт DDR4-5000
Загрузка XMP-профиля наборов памяти
Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 4 × 8 Гбайт Запустился в режиме DDR4-3200 Запустился в режиме DDR4-3200 Запустился в режиме DDR4-3733 Запустился в режиме DDR4-4000 Запустился в режиме DDR4-4200 Запустился в режиме DDR4-4200
Corsair Vengeance RGB PRO CMW32GX4M4K4400C18, DDR4-4400, 2 × 8 Гбайт Запустился в режиме DDR4-3200 Запустился в режиме DDR4-3200 Запустился в режиме DDR4-4000 Запустился в режиме DDR4-4200 Запустился в режиме DDR4-4400 Запустился в режиме DDR4-4400
Corsair Vengeance CMK16GX4M2Z3466C16, DDR4-3466, 2 × 8 Гбайт Запустился в режиме DDR4-3466 Запустился в режиме DDR4-3466 Запустился в режиме DDR4-3466 Запустился в режиме DDR4-3466 Запустился в режиме DDR4-3466 Запустился в режиме DDR4-3466
Настройка контроллера памяти
Работа в режиме Gear1 DDR4-3466 DDR4-3466 DDR4-4000 DDR4-4000 DDR4-4000 DDR4-4000

Как видите, четыре модуля не запустились в режиме DDR4-4400 ни на одном стенде. Особенно плохо дела обстоят у материнских плат ASRock — Corsair Vengeance RGB PRO никак не удавалось одолеть режимы выше DDR4-3200. Если посмотреть на список обновления BIOS Z690 Phantom Gaming 4 и Z690 Pro RS, то становится понятно, что производитель как раз пытается исправить эту ситуацию. Надеюсь, новые прошивки для плат (причем это касается не только компании ASRock) не заставят себя долго ждать.

Лучше всех себя проявили матплаты MSI. Интересно, что процессоры Rocket Lake в свое время работали с памятью в режиме Gear1 в лучшем случае при установке эффективной частоты 3733 МГц. Здесь же, если не учитывать откровенно неудачные эксперименты с платами ASRock, речь идет уже о стандарте DDR4-4000 в режиме работы контроллера памяти 1:1.

Ниже в таблице представлены результаты тестирования материнских плат в программах Prime95 и CINEBENCH R23. В стенде использовался 16-ядерный процессор Core i9-12900KF, который запускался в режиме по умолчанию.

Результаты тестирования, процессор — Core i9-12900KF, номинальный режим работы
ASRock Z690 Phantom Gaming 4 ASRock Z690 Pro RS ASUS PRIME Z690-P D4 GIGABYTE Z690 UD DDR4 MSI PRO Z690-A DDR4 MSI PRO Z690-P DDR4
Средняя тактовая частота самого медленного P-ядра, номинальный режим Prime95 3,324 ГГц 4,634 ГГц 4,9 ГГц 4,9 ГГц 4,748 ГГц 4,704 ГГц
CINEBENCH R23

4,497 ГГц

4,847 ГГц 4,9 ГГц 4,9 ГГц 4,9 ГГц 4,9 ГГц
Снимок тепловизора (максимальная температура VRM на снимке) Prime95 103 ℃ 91 ℃ 92 ℃ 99 ℃ 96 ℃ 125 ℃
CINEBENCH R23 103 ℃ 90 ℃ 81 ℃ 91 ℃ 89 ℃ 105 ℃
CPU Package Power (среднее значение) Prime95 188 Вт 241 Вт 298 Вт 284 Вт 267 Вт 276 Вт

Давайте подробно поговорим о работе каждой платы.

#ASRock Z690 Phantom Gaming 4

В материнской плате по умолчанию активировано ограничение по питанию центрального процессора: производителем заданы лимиты в 180 и 240 Вт для PL1 и PL2. Если об этом не знать, то установленный в сборке процессор будет работать не в полную силу. И ведь это касается не только чипов Core i9, но и Core i7. Скриншоты бенчмарка CINEBENCH наглядно показывают: даже Core i7-12700KF потребляет больше 180 Вт в реальных ресурсоемких приложениях.

 ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

 ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

Ограничения для ЦП установлены неспроста: экономия на компонентах VRM и системе охлаждения приводит к сильному нагреву элементов конвертера питания даже при мощности 180 Вт.

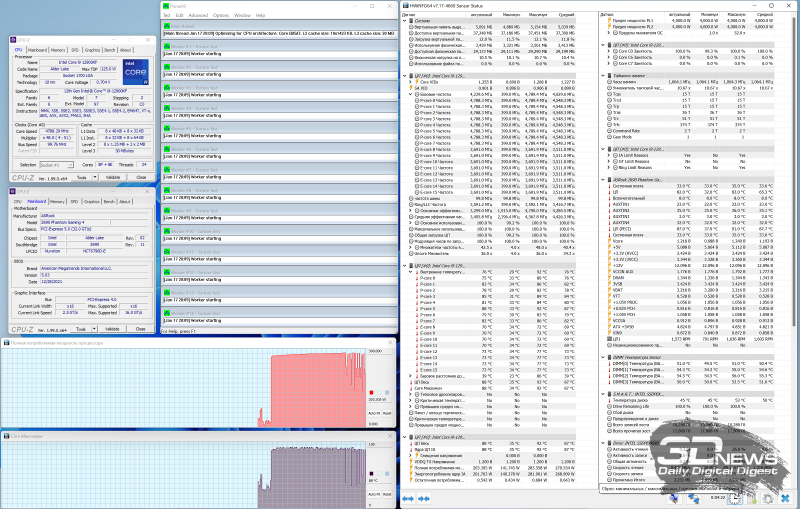

 ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, лимит PL1 отключен)

ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, лимит PL1 отключен)

 ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, лимит PL1 отключен)

ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, лимит PL1 отключен)

Конечно же, лимиты мощности для CPU можно снять. Но думаю, вы прекрасно понимаете, что делать это для системы с ASRock Z690 Phantom Gaming 4 противопоказано. При увеличении мощности конвертер питания «кипит», сборка с Core i9-12900KF работает нестабильно и в Prime95, и в CINEBENCH.

 ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

ASRock Z690 Phantom Gaming 4 (Prime95, Core i7-12700KF, лимит PL1 отключен)

 ASRock Z690 Phantom Gaming 4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

ASRock Z690 Phantom Gaming 4 (Prime95, Core i7-12700KF, лимит PL1 отключен)

Установка вместо Core i9-12900KF процессора Core i7-12700KF не сильно меняеткартину. В Prime95 сборка не способна работать стабильно. Десятиминутный тест CINEBENCH система прошла, но при нагреве элементов VRM-зоны свыше 105 градусов ASRock Z690 Phantom Gaming 4 никак нельзя рекомендоватьиспользовать вместе с Core i7.

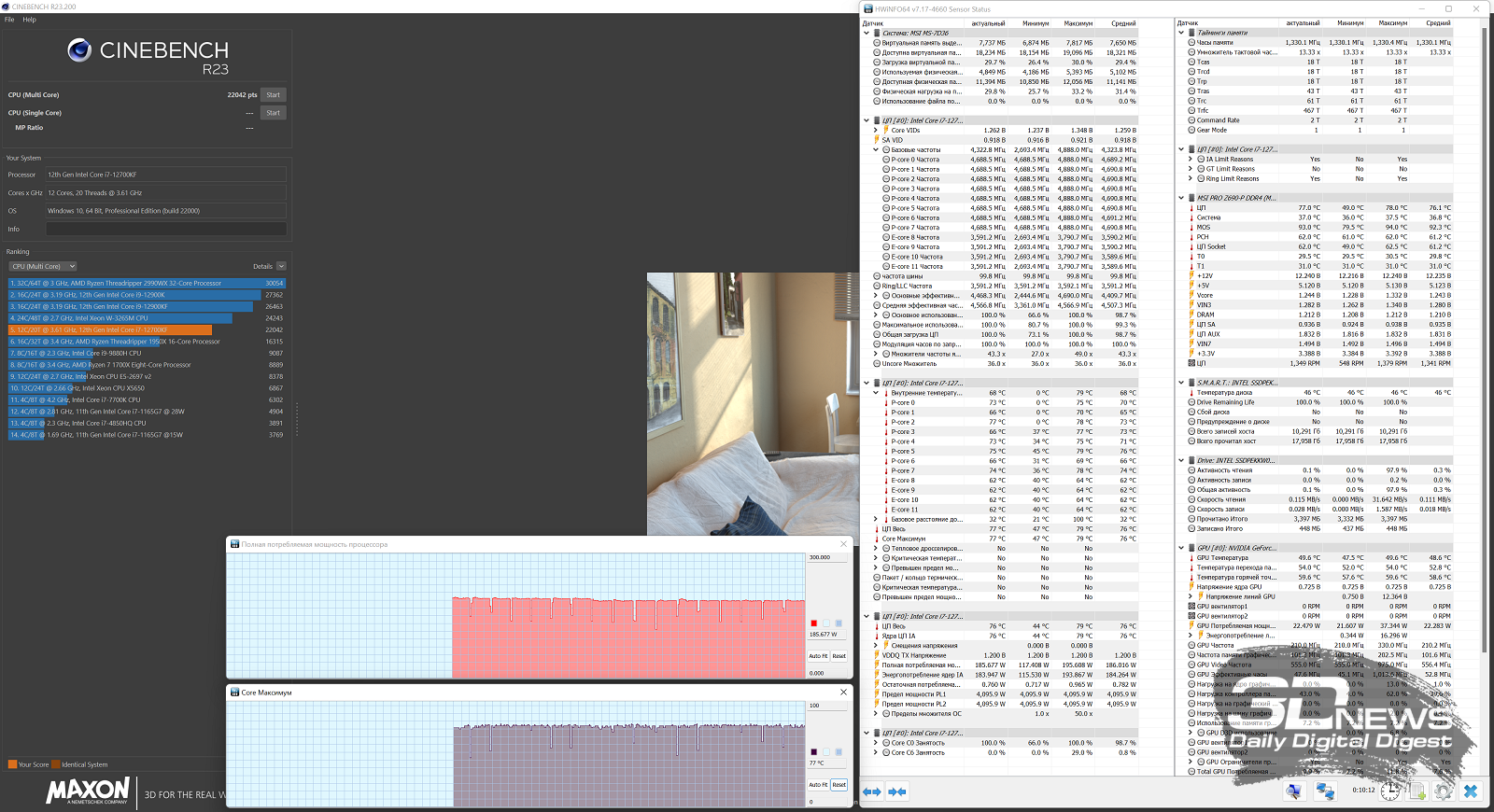

 ASRock Z690 Phantom Gaming 4 (CINEBENCH R23, Core i7-12700KF, лимит PL1 отключен)

ASRock Z690 Phantom Gaming 4 (CINEBENCH R23, Core i7-12700KF, лимит PL1 отключен)

 ASRock Z690 Phantom Gaming 4 (CINEBENCH R23, Core i7-12700KF, лимит PL1 отключен)

ASRock Z690 Phantom Gaming 4 (CINEBENCH R23, Core i7-12700KF, лимит PL1 отключен)

Естественно, не идет речи и о разгоне центрального процессора. Разве что можно несколько снизить потребляемую процессором мощность. Только вот настроек изменения напряжений VDDQ и SA в BIOS платы не предусмотрено. А сам параметр VCore нельзя корректировать разными уровнями LLC. Поэтому максимально производительный для сборки с ASRock Z690 Phantom Gaming 4 вариант — это применение Core i5-12600K без оверклокинга. С этим Alder Laker и прочими более холодными процессорами плата будет работать стабильно.

И еще одно небольшое наблюдение. Плата ASRock, судя по названию, предназначена для геймеров. Не исключено, что сборки с ней и прочими Z690-материнками будут использоваться исключительно в играх. Ниже на снимке тепловизора показан нагрев ASRock Z690 Phantom Gaming 4 при использовании Core i9-12900KF и видеокарты GeForce RTX 3080. Снимок сделан через два часа после запуска Shadow of the Tomb Raider в разрешении Full HD (среднее качество графики, чтобы увеличить нагрузку на центральный процессор). В таких условиях среднее энергопотребление 16-ядерного Alder Lake составило 111 Вт — процессор работает так, как и должен, а подсистема питания не перегревается.

Это значит, что все шесть материнских плат подойдут для чисто игровых сборок. Но нужно понимать, что стабильная работа системы будет обеспечена только в играх.

 ASRock Z690 Phantom Gaming 4 (Shadow of the Tomb Raider, Core i9-12900KF, лимит PL1 отключен)

ASRock Z690 Phantom Gaming 4 (Shadow of the Tomb Raider, Core i9-12900KF, лимит PL1 отключен)

#ASRock Z690 Pro RS

Вторая плата ASRock работает по схожему принципу: по умолчанию в BIOS установлен лимит PL1 равный 240 Вт. Интересно, что вы можете выбрать тип используемой системы охлаждения. В случае указания СЖО с 360-340-мм радиатором PL1 будет увеличен до 265 Вт. Нагрев VRM при такой нагрузке приведен на снимке ниже.

 ASRock Z690 Pro RS (Prime95, Core i9-12900KF, PL1=265 Вт)

ASRock Z690 Pro RS (Prime95, Core i9-12900KF, PL1=265 Вт)

 ASRock Z690 Pro RS (Prime95, Core i9-12900KF, PL1=265 Вт)

ASRock Z690 Pro RS (Prime95, Core i9-12900KF, PL1=265 Вт)

Увы, плата не работает стабильно ни в Prime95, ни в CINEBENCH — в сравнении с показателями Z690 Phantom Gaming 4 конвертер питания греется меньше, однако в обоих случаях наблюдаются провалы, явно связанные с работой VRM.

Очевидно, отключать лимиты для PL1 и PL2 в системе с ASRock Z690 Pro RS нет никакого смысла — плата не тянет Core i9-12900KF. Предел для этого устройства — серия 12-ядерных Core i7, но я бы для большей надежности и вовсе ограничился моделями с шестью ядрами Golden Cove.

О разгоне K-процессоров при участии ASRock Z690 Pro RS речи тоже не идет.

 ASRock Z690 Pro RS (CINEBENCH R23, Core i9-12900KF, PL1=265 Вт)

ASRock Z690 Pro RS (CINEBENCH R23, Core i9-12900KF, PL1=265 Вт)

 ASRock Z690 Pro RS (CINEBENCH R23, Core i9-12900KF, PL1=265 Вт)

ASRock Z690 Pro RS (CINEBENCH R23, Core i9-12900KF, PL1=265 Вт)

#ASUS PRIME Z690-P D4

Плата ASUS — первая в сегодняшнем тесте, которая работает с 16-ядерным Alder Lake без каких-либо оговорок. Мы видим, что PRIME Z690-P D4 выдерживает нагрузку в 300 Вт. Да, элементы VRM-зоны нагреваются до 92 градусов — это горячо, но не критично, как в случае с, например, моделями ASRock. В то же время в CINEBERNCH конвертер питания не нагревается до температур выше 90 градусов Цельсия.

По умолчанию ASUS PRIME Z690-P D4 довольно сильно завышает напряжение VCore. Мы уже выяснили, что BIOS платы располагает большим числом настроек. Следовательно, мы можем вручную снизить энергопотребление Core i9-12900KF без падения производительности. Только учитывайте, что многое здесь зависит от качества самого кристалла.

С учетом сильного нагрева VRM-зоны платы я не рекомендую брать ASUS PRIME Z690-P D4 под разгон чипов Core i7 и Core i9, если их энергопотребление превысит 300 Вт по итогу. А вот сборка с Core i5-12600K проявит себя весьма интересно с точки зрения оверклокинга. Но здесь очень многое зависит в том числе и от используемой системы охлаждения.

 ASUS PRIME Z690-P D4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

ASUS PRIME Z690-P D4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

 ASUS PRIME Z690-P D4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

ASUS PRIME Z690-P D4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

#GIGABYTE Z690 UD DDR4

Z690 UD DDR4 тоже справилась с Core i9-12900KF — правда, конвертер питания платы греется сильнее при чуть меньшей потребляемой процессором мощности. Речи о разгоне старших процессоров Alder Lake не идет — даже если бы в моем арсенале была более эффективная кастомная система жидкостного охлаждения. Наоборот, лучше оптимизировать чип в сторону уменьшения его энергопотребления.

GIGABYTE Z690 UD DDR4 уже рекомендуется в сборках «Компьютера месяца» — в паре с процессором Core i7-12700K и набором памяти DDR4-3600. С учетом полученных сегодня результатов мы получаем отличную стабильную связку.

 GIGABYTE Z690 UD DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

GIGABYTE Z690 UD DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

 GIGABYTE Z690 UD DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

GIGABYTE Z690 UD DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

#MSI PRO Z690-A DDR4

Во время тестирования MSI PRO Z690-A DDR4 я столкнулся с очень интересной ситуацией: на скриншотах видно, что Arctic Liquid Freezer II 420 еле справляется с охлаждением Core i9-12900KF. Но все же справляется. Установив этот чип в плату MSI, мы столкнулись с перегревом процессора и его последующим троттлингом. Перегрев чипа наблюдается и при использовании других «водянок» с 3- и 2-секционными радиаторами.

 Arctic Liquid Freezer II

Arctic Liquid Freezer II

 Cooler Master MasterLiquid PL360 Flux

Cooler Master MasterLiquid PL360 Flux

 NZXT Kraken X62

NZXT Kraken X62

 MSI PRO Z690-A DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

MSI PRO Z690-A DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

Да, MSI PRO Z690-A DDR4 довольно серьезно завышает напряжения VCore, VDDQ и SA — нечто похожее наблюдалось и у недавно протестированной MAG Z690 Tomahawk WiFi DDR4. Тем не менее заметное снижение тактовой частоты связано с высокой температурой P-ядер. Интересно, что после установки в стенд Cooler Master MasterLiquid PL360 Flux процессор стал греться чуточку меньше — при том, что Liquid Freezer II 420 обладает радиатором с заметно большим рабочим объемом. Просто медная подошва «водянки» Arctic не накрывает полностью крышку чипа. Если что, «Фризер» устанавливался на плату при помощи специального набора креплений, совместимого с платами для платформы LGA1700.

И все же на платах ASUS и GIGABYTE троттлинга 16-ядерного Core i9-12900KF не было — хотя и были высокие температуры, граничащие с критичными. А здесь, при использовании в стенде PRO Z690-A DDR4, наблюдается явный перегрев процессора. По договоренности с магазином «Регард» я обязан вернуть все железо в идеальном состоянии, поэтому процессоры устанавливаются в платы без прижимной рамки — она предварительно снимается. Возможно, из-за этого на платах MSI наблюдается небольшой изгиб сокета, связанный с уменьшением жесткости конструкции. В таких условиях тестирования было бы неправильно и голословно обвинить устройство. Надеюсь, у меня вскоре появится процессор, который позволит провести над платами больше всевозможных экспериментов.

Хочется верить, что проявившаяся у MSI PRO Z690-A DDR4 особенность имеет все же частный характер. Сужу об этом по тому, что подобных проблем не наблюдалось, например, ни у MAG Z690 Tomahawk WiFi DDR4, упомянутой ранее, ни у MSI MPG Z690 EDGE WIFI DDR4.

Небольшая настройка напряжений позволила Core i9-12900KFзаработать без троттлинга на требуемой частоте. Для этого пришлось снизить параметр VCore до 1,35 В при LLC 2, а напряжения VDDQ и SA зафиксировать на отметке 1,1 В. Как видите, теперь 16-ядерный Alder Lake потреблял в пике всего 262 Вт.

Как всегда, уточню, что при настройке центрального процессора многое зависит от возможностей самого чипа, ведь работа с напряжениями и частотами — это всегда немного лотерея, так как двух одинаковых процессоров не существует.

 MSI PRO Z690-A DDR4 (Prime95, Core i9-12900KF, настройка напряжений)

MSI PRO Z690-A DDR4 (Prime95, Core i9-12900KF, настройка напряжений)

 MSI PRO Z690-A DDR4 (Prime95, Core i9-12900KF, настройка напряжений)

MSI PRO Z690-A DDR4 (Prime95, Core i9-12900KF, настройка напряжений)

А еще мы видим, что конвертер питания MSI PRO Z690-A DDR4 работает при использовании Core i9-12900KFна пределе своих возможностей. Даже после настройки напряжений VCore, VDDQ и SA-области в околосокетном пространстве нагревались до 92 градусов Цельсия в Prime95 и до 79 градусов Цельсия — в CINEBENCH. Все же идеальным напарником для MSI PRO Z690-A DDR4 мне видится 12-ядерный Core i7-12700K(F) — и без особых оверклокерских замашек со стороны пользователя, конечно же.

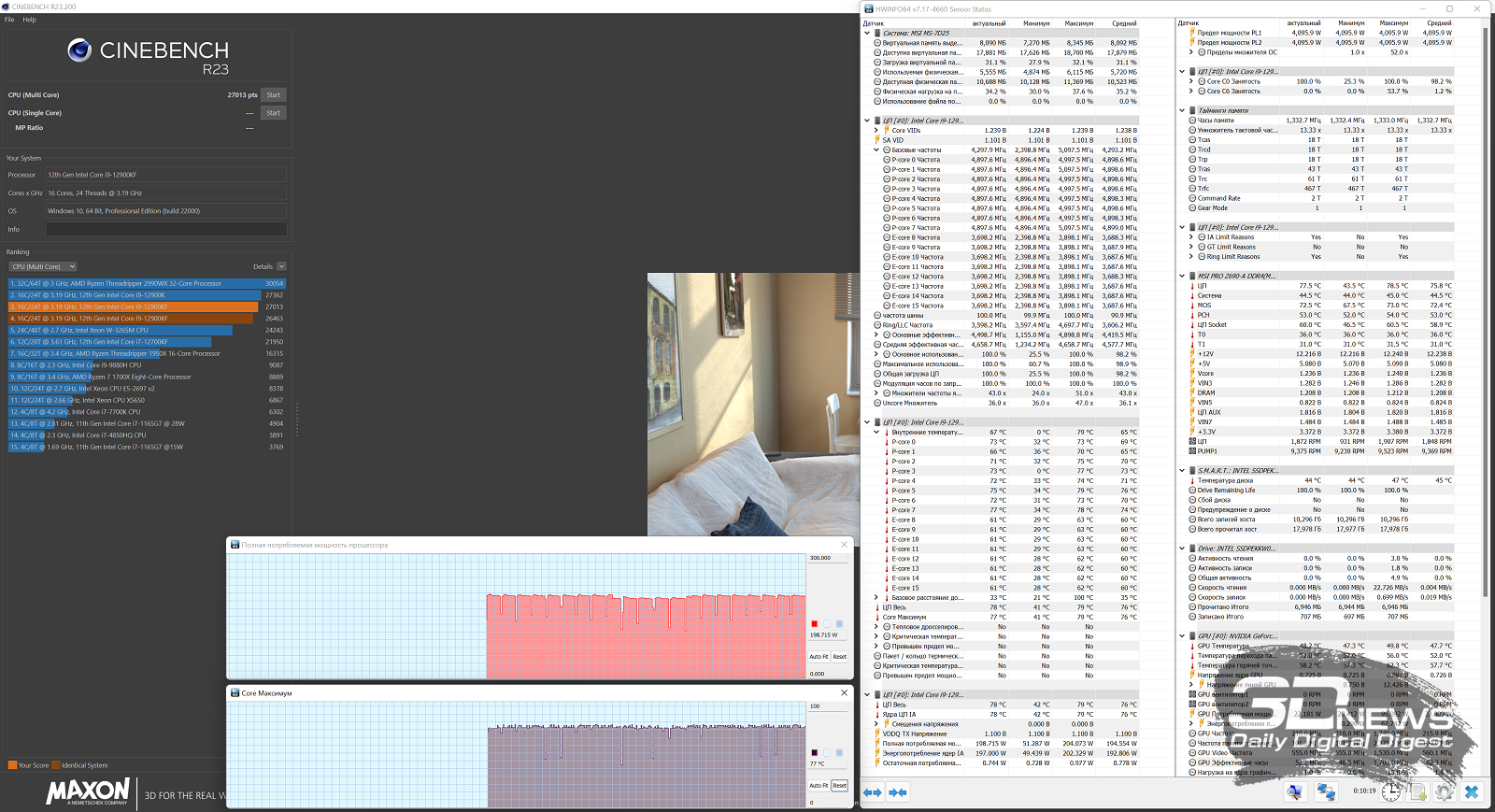

 MSI PRO Z690-A DDR4 (CINEBENCH R23, Core i9-12900KF, настройка напряжений)

MSI PRO Z690-A DDR4 (CINEBENCH R23, Core i9-12900KF, настройка напряжений)

 MSI PRO Z690-A DDR4 (CINEBENCH R23, Core i9-12900KF, настройка напряжений)

MSI PRO Z690-A DDR4 (CINEBENCH R23, Core i9-12900KF, настройка напряжений)

#MSI PRO Z690-P DDR4

У MSI PRO Z690-P DDR4 в тех же условиях — те же симптомы. Только младшая плата уже откровенно не тянет Core i9-12900KF, элементы конвертера питания нагреваются до 125 градусов Цельсия. А в CINEBENCH R23 — до 105 градусов Цельсия.

 MSI PRO Z690-P DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

MSI PRO Z690-P DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

 MSI PRO Z690-P DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

MSI PRO Z690-P DDR4 (Prime95, Core i9-12900KF, режим работы по умолчанию)

Не тянет MSI PRO Z690-P DDR4 и Core i7-12700KF при работе в режиме по умолчанию. В Prime95 наблюдается перегрев подсистемы питания — процессор активно сбрасывает тактовую частоту спустя несколько минут после запуска стресс-тестирования.

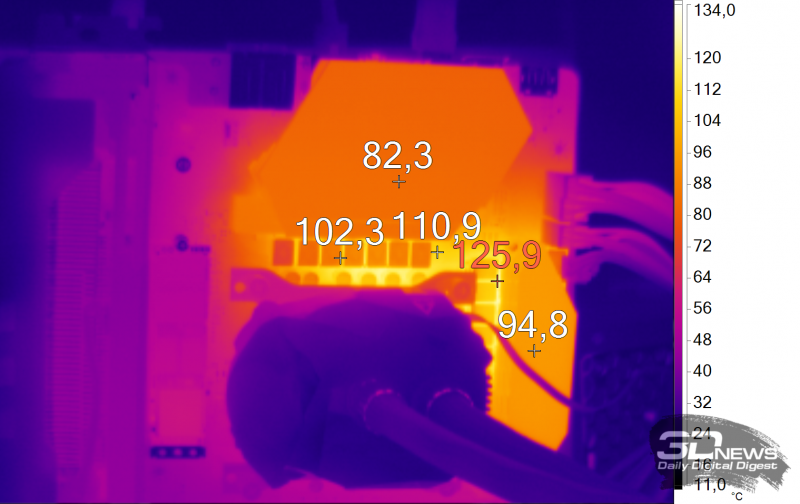

 MSI PRO Z690-P DDR4 (Prime95, Core i7-12700KF, режим работы по умолчанию)

MSI PRO Z690-P DDR4 (Prime95, Core i7-12700KF, режим работы по умолчанию)

 MSI PRO Z690-P DDR4 (Prime95, Core i7-12700KF, режим работы по умолчанию)

MSI PRO Z690-P DDR4 (Prime95, Core i7-12700KF, режим работы по умолчанию)

В CINEBENCH плата работает стабильно. Точнее, условно стабильно с учетом того, что компоненты VRM-зоны нагреваются до 103 градусов Цельсия. В хорошем корпусе с отличной продуваемостью этот показатель будет ниже. В глухой «коробке» — еще выше. Интересно, что температурный датчик зафиксировал схожие данные — 94 градуса Цельсия в пике. При таких температурах, конечно же, надо оптимизировать работу ЦП. Как мы выяснили, у MSI PRO Z690-P DDR4 для этого все есть.

Но все же, на мой взгляд, максимум для этой платы — это Core i5-12600K. С этим процессором система будет работать стабильно всегда и в любых условиях, кроме разгона.

 MSI PRO Z690-P DDR4 (CINEBENCH R23, Core i7-12700KF, режим работы по умолчанию)

MSI PRO Z690-P DDR4 (CINEBENCH R23, Core i7-12700KF, режим работы по умолчанию)

 MSI PRO Z690-P DDR4 (CINEBENCH R23, Core i7-12700KF, режим работы по умолчанию)

MSI PRO Z690-P DDR4 (CINEBENCH R23, Core i7-12700KF, режим работы по умолчанию)

#Выводы

Платформа LGA1700 уверенно развивается. За время написания этой статьи в продажу поступили более доступные материнские платы на базе чипсетов H610, B660 и H670. Однако полный набор функций платформы и чипов Alder Lake обеспечивает только Z690. Нужны эти функции или нет — решать вам. Но принимая решение, приходится учитывать, что входной билет в сборки с Z690-платами на данный момент оказывается довольно дорогим: самые доступные модели стоят больше 16 000 рублей. Полагаю, в будущем ситуация улучшится, но пока имеем то, что имеем.

К сожалению, большая цена в современном мире электроники не говорит о высоком качестве продукции. Так, все шесть матплат оснащены откровенно незамысловатой звуковой системой, хотя на сайте производителя вам обязательно расскажут про использование «магических» аудиофильских конденсаторов и всего такого. Но обиднее всего то, что не все устройства обеспечивают стабильную работу флагманских процессоров. Согласитесь, не этого ожидаешь от устройств стоимостью в 17-20 тысяч рублей.

По результатам испытаний тестовая лаборатория награждает призами «3DNews рекомендует» модели ASUS PRIME Z690-P D4 и GIGABYTE Z690 UD DDR4. К ним у нас тоже есть вопросы, но гораздо меньше, чем к остальным участникам тестирования.

Выражаем благодарность компьютерному магазину «Регард» за предоставленное для тестирования оборудование.

3DNews рекомендует!


Оригинал материала: https://3dnews.kz/1058620
