XFX N780-ISH9 на NVIDIA nForce 780i SLI

Стр.1 - Спецификация

XFX N780-ISH9
Чипсет NVIDIA nForce 780i SLI
Процессор LGA775 Pentium 4 FSB 1066/800/533 МГц
Celeron Conroe / Prescott FSB 800/533 МГц
Dual-Core Pentium4 Smithfield/Presler
Yorkfield, Wolfdale FSB 1333/1066/80 0МГц
Quad-Core Kentsfield, Dual-Core Conroe/Allendale
HyperThreading
Память DDR2 400/533/667/800/1066/1200
HDD 1x UltraDMA/133(RAID)
6x SerialATA II (RAID)
Дополнительно Звук High Definition Audio
10 USB 2.0
2x Gigabit Ethernet LAN
2х IEEE-1394
Цена: ~$270 (Price.Ru)

Мы уже протестировали пару плат на чипсете NVIDIA nForce 780i SLI, но если откровенно, они не произвели четкого и определенного впечатления. С основными функциями никаких затруднений: по возможностям расширения платы соответствуют предыдущим продуктам на чипсете nForce 680i SLI, а в плане поддержки SLI - превосходят их. В частности, все платы на nForce 780i SLI поддерживают 3-way SLI, т.е. позволяют установить в систему три видеокарты NVIDIA и объединить их вычислительные ресурсы.

Неопределенная ситуация возникла только с разгоном. Например, плата Gigabyte с легкостью заработала на частотах более 500 МГц, а ASUS - едва осилила FSB = 400 МГц. В чем проблема? В какой-то мере ответ может дать тест платы референс-дизайна NVIDIA, т.е. платы на чипсете nForce 780i SLI, которая разработана инженерами NVIDIA, и в которой раскрыты все возможности данного чипсета. Такие платы в готовом виде поставляются большому количеству производителей (тем самым экономя им инженерные и финансовые ресурсы), и последним остается только нарисовать коробку, вложить в нее кабели и шлейфы, написать руководство пользователя и придумать цену. Одной из таких плат является XFX N780-ISH9, которую мы сегодня рассмотрим.

Впрочем, не стоит думать, что референс-дизайн - синоним высокого качества. Например, референс-платы на чипсете nForce 680i SLI не работают с процессорами Intel последнего поколения.

Спецификация XFX N780-ISH9


 XFX N780-ISH9

XFX N780-ISH9
Процессор - Intel Pentium 4 (Prescott (2M)/Gallatin/CedarMill) с частотой шины 1066/800/533 МГц
- Двухъядерные Intel Pentium D/EE (Smithfield/Presler) с частотой шины 800/1066 МГц
- Intel Celeron-D (Conroe-L, Prescott) с частотой шины 800/533 МГц
- Поддержка Intel Core 2 Duo/Quad (Kentsfield (4 ядра), Conroe/Allendale (2 ядра)) с частотой шины 1333/1066/800 МГц
- Поддержка Intel Yorkfield, Wolfdale с частотой шины 1333/1066/800 МГц
- Разъем Socket LGA775
- Поддержка процессоров с технологией HyperThreading
Чипсет - Северный мост nForce 780i SLI SPP
- Южный мост nForce 570i SLI MCP
- Мост PCI Express v2.0 nForce 200
- Связь между мостами: шина HyperTransport (1ГГц)
Системная память - Четыре 240-контактных слота для DDR-II SDRAM DIMM
- Максимальный объем памяти 8 Гб
- Возможен двухканальный доступ к памяти
- Поддерживается память типа DDR2 400/533/667/800/1066/1200 (EPP)
- Индикаторы питания на плате
Графика - Три слота PCI Express x16 (2х 16 v2.0 + 1х 16 v1.0)
Возможности расширения - Два 32-битных PCI Bus Master-слота
- Один слот PCI Express x1
- Десять портов USB 2.0 (6 встроенных + 4 дополнительных)
- Два порта IEEE1394 (Firewire; 1 встроенный + 1 дополнительный)
- Встроенный звук High Definition Audio
- Два сетевых контроллера Gigabit Ethernet
Возможности для разгона - Изменение частоты FSB от 100 до 625 МГц; изменение множителя
- Изменение напряжения на процессоре, памяти, шине HT, FSB и чипсете(nb, sb, sb aux)
Дисковая подсистема - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до 2 ATAPI-устройств & RAID 0, 1)
- Поддержка протокола SerialATA II (6 каналов - nForce 570i SLI, c поддержкой RAID 0,1,5, 0+1 и JBOD)
- Поддержка LS-120 / ZIP / ATAPI CD-ROM
BIOS - 8 MBit Flash ROM
- Award Phoenix BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features и Trend Chip Away Virus
Разное - Один порт для FDD, порты для PS/2-мыши и клавиатуры
- Кнопки включения, перезагрузки
- Семисегментный индикатор POST
- IrDA
- STR (Suspend to RAM)
- SPDIF Out
Управление питанием - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW)
- Дополнительный 8-контактный разъем питания
Мониторинг - Отслеживание температуры процессора, системы, северного моста, мониторинг напряжений, определение скорости вращения пяти вентиляторов
- Технология Dynamic Fan Control
Размер - ATX форм-фактор, 244x305 мм (9,63" x 12")

Коробка

Все упаковано в довольно внушительную коробку со стильным дизайном:


 XFX N780-ISH9

Внутри пользователь обнаружит еще пару коробок - с комплектаций и с материнской платой:


Комплектация

  • материнская плата;
  • CD-диск с ПО и драйверами;
  • руководство пользователя на английском языке + краткое руководство;
  • картонка с предупреждением;
  • аэродинамические шлейфы ATA-133 и FDD;
  • шесть SerialATA кабелей + три переходника питания (шесть разъемов);
  • заглушка на заднюю панель корпуса;
  • планка с четырьмя портами USB 2.0;
  • планка с одним портом Firewire;
  • SLI-коннектор, 3-way SLI-коннектор;
  • дополнительный вентилятор.

Комплектация платы интересует нас в первую очередь, поскольку это единственное, к чему приложила руки компания XFX. И мы можем сказать, что к содержимому коробки у нас не возникло никаких претензий. Начнем со шлейфов. Кроме обязательных PATA- и FDD-шлейфа (причем они "круглые"), к плате прилагается шесть кабелей SerialATA. Шесть - ровно столько портов SATA установлено на плате. Причем в коробке есть три переходника, каждый из которых имеет по два разъема. Итого - мы можем подключить шесть SATA-устройств, не оглядываясь на блок питания: есть у него соответствующие разъемы или нет.


 XFX N780-ISH9

Далее - к плате прилагается две планки: одна с четырьмя портами USB 2.0, другая с портом Firewire. И опять мы видим полное соответствие планок с доп. портами и количеством портов, разведенных непосредственно на плате.


 XFX N780-ISH9

Кроме этого, в коробке есть один мост для SLI, еще один мост для 3-way SLI и дополнительный вентилятор.


 XFX N780-ISH9

Причем все три компонента являются стандартными. Даже этот вентилятор мы встретим в любой другой референс-плате, поскольку он является элементом стандартной системы охлаждения, которая разработана в NVIDIA.


 XFX N780-ISH9

Руководство пользователя очень качественное и подробное.


 XFX N780-ISH9

Также не возникло претензий к краткому руководству пользователя и содержимому CD-диска. Единственным нестандартным компонентом является картонка, которую можно повесить на ручку двери, и на которой написана просьба не беспокоить играющего человека (XFX не чужд британский юмор).

Подводя итоги, мы ставим комплектации платы XFX наивысшую оценку, поскольку внутри коробки есть абсолютно все для установки и настройки платы. Иными словами, покупателю не придется бежать второй раз в магазин за копеечным переходником.

Стр.2 - Взяв плату в руки

Плата XFX N780-ISH9

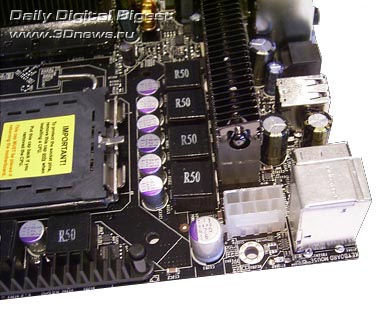

Первое, что бросается в глаза, это массивная система охлаждения чипсета и преобразователя питания. Фактически, на плате установлен один небольшой радиатор на PWM и один гигантский радиатор на чипсете. Причем этот радиатор находится в контакте с южным мостом, с северным и с дополнительным мостом nForce 200. Оба радиатора соединены между собой тепловой трубкой.


 XFX N780-ISH9

Понятно, что тепловая нагрузка на основной радиатор довольно велика, поэтому инженеры сделали его довольно высоким и предусмотрели возможность установки дополнительного вентилятора (который есть в комплекте).

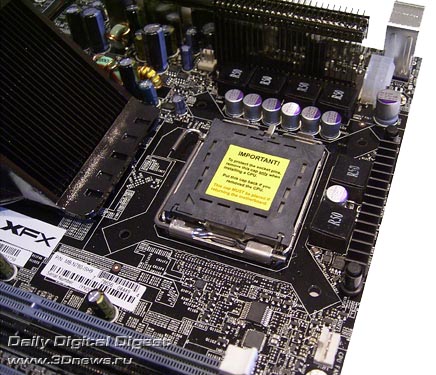

Стоит отметить, что расположение основных элементов платы не создает каких-либо трудностей для сборщика. В частности, основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - на правом краю платы:


Впрочем, придраться к дизайну PCB все же можно: после установки длинной PCI-Express видеокарты в первый слот, частично блокируются слоты DIMM.

Кстати, рядом с этими слотами установлен 4-контактный разъем CPU_FAN для подключения процессорного кулера.


 XFX N780-ISH9

Кроме него на плате установлено еще пять 3-контактных разъемов: один - около задней панели, еще один - на нижнем краю платы и три - на правом краю. При этом, плата N780-ISH9 определяет скорость вращения пяти (из шести) вентиляторов и управляет скоростью вращения четырех из них.


 XFX N780-ISH9

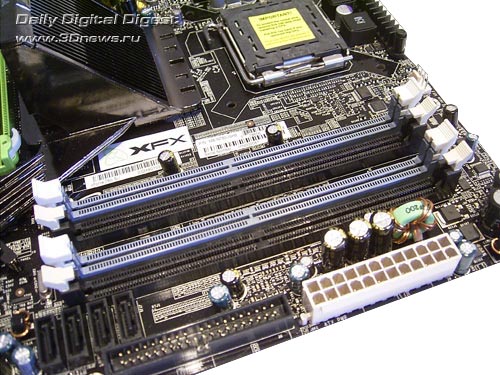

Под северным мостом на плате установлено четыре слота DIMM. При этом максимальный объем памяти составляет 8 Гб.


 XFX N780-ISH9

Для включения двухканального режима необходимо устанавливать модули в слоты одного цвета. Что касается возможностей расширения, то на плате имеется три слота PCI Express х16 (все с фиксаторами), а также слот PCI Express x1 и два слота PCI.


 XFX N780-ISH9

Стоит отметить, что на первый и третий слоты PCI Express х16 выделяется по 16 линий шины PCI-E спецификации v2.0, а на центральный (второй) слот PCI Express х16 - тоже 16, но спецификации v1.0.

Стр.3 - Возможности расширения

Возможности расширения

Плата XFX N780-ISH9 поддерживает шесть каналов SerialATA-II. Соответствующие разъемы окрашены в черный цвет и расположены около южного моста, причем пара из них ориентирована параллельно плоскости платы.


 XFX N780-ISH9

Далее - на плате установлены два гигабитных сетевых контроллера 88E1116, производства компании Marvell:


 XFX N780-ISH9

Плата поддерживает десять портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще 4 подключаются при помощи планок (в комплекте - одна планка с четырьмя портами). Кроме этого, плата поддерживает последовательную шину Firewire. Для этого на плату установлен дополнительный контроллер TSB43AB22A. В результате плата поддерживает два порта IEEE1394: один расположен на задней панели, а другой подключается при помощи планки (есть в комплекте).


 XFX N780-ISH9

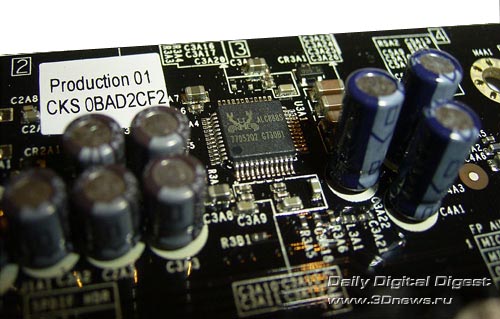

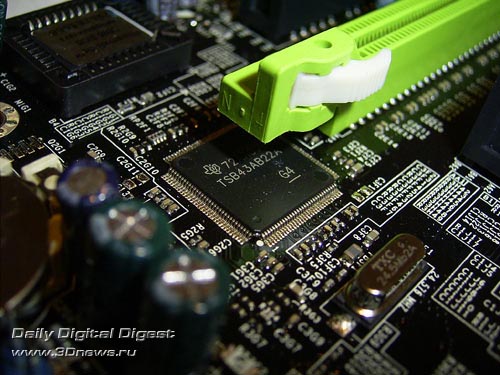

И последнее, на чем мы остановимся, - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC888S, который поддерживает выход на восемь каналов.


 XFX N780-ISH9

Задняя панель платы имеет следующий вид:


 XFX N780-ISH9

Вы можете заметить полное отсутствие LPT- и COM-портов. В результате, значительная часть задней панели не используется. Отметим наличие оптического SP-DIF-выхода, порта Firewire.

На плате установлен семисегментный индикатор POST-кодов (все коды имеют описание в руководстве пользователя), с помощью которого пользователь может произвести первичную диагностику и локализовать проблему.

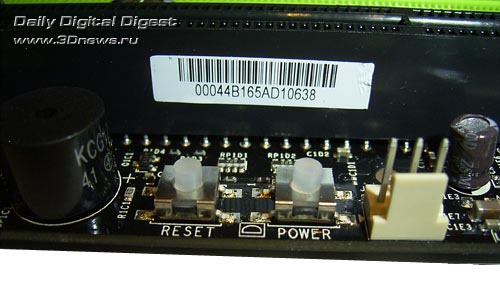

Кроме этого, на плате установлена пара кнопок для запуска и перезагрузки системы.


Теперь поговорим о настройках BIOS.

Стр.4 - BIOS, мониторинг

BIOS

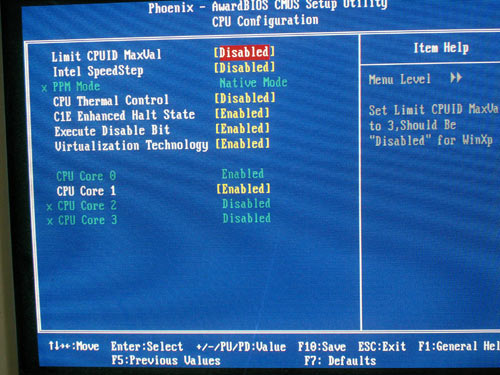

BIOS платы XFX N780-ISH9 основан на версии Award BIOS Phoenix.


 XFX N780-ISH9

Плата позволяет пользователю изменить довольно обширный набор настроек памяти:


 XFX N780-ISH9

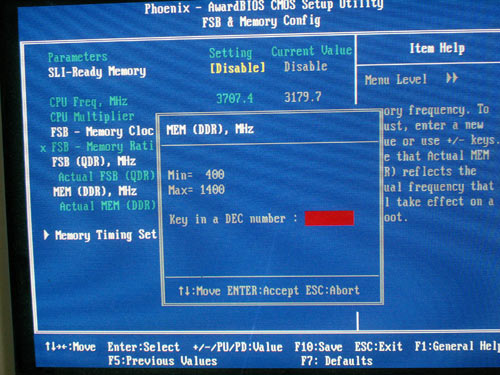

Параметр отвечающий за выбор частоты работы памяти, находится в разделе настроек оверклокинга:


 XFX N780-ISH9

Значения частоты приведены в учетверенном виде. Кстати, пользователь может не "заморачиваться", а просто выбрать нужный множитель частоты памяти:


Теперь рассмотрим раздел, посвященный системному мониторингу.


 XFX N780-ISH9

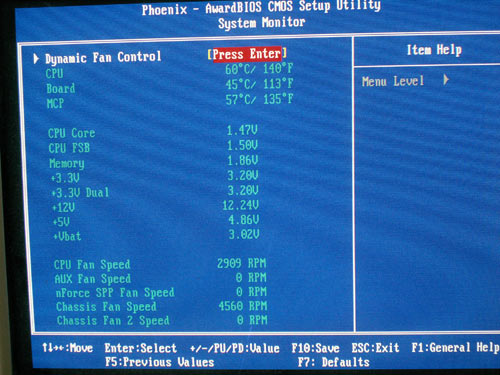

Плата отслеживает текущую температуру процессора и системы, а также северного моста; отслеживает все возможные напряжения системы и скорости вращения пяти вентиляторов.


Кроме этого, плата может динамически управлять скоростью вращения четырех вентиляторов, в зависимости от температур.


Необходимо отметить то, что пользователь получает доступ ко всем технологиям, которые поддерживаются современными процессорами:


В заключение, отметим технологию, которая позволяет сохранять пользовательские настройки BIOS (в частности, частоты и напряжения) в памяти и при необходимости загружать их.


Также отметим наличие встроенного теста оперативной памяти.


Стр.5 - Разгон и стабильность

Разгон и стабильность

Теперь посмотрим на преобразователь питания. Он имеет 6-фазную схему, в которой установлены три конденсатора емкостью 1000 мкФ, один - емкостью 470 мкФ и семь конденсаторов емкостью 820 мкФ. На всех силовых элементах установлены радиаторы.


 XFX N780-ISH9

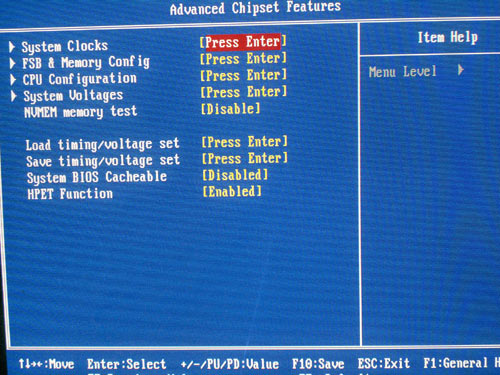

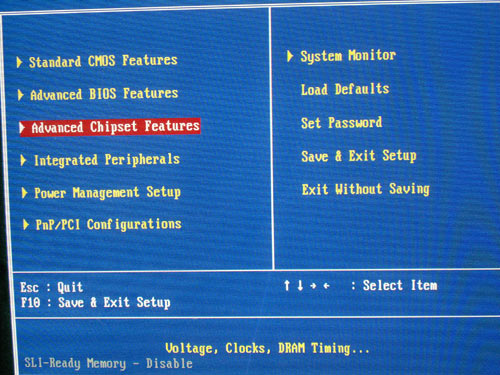

Все функции разгона сосредоточены в разделе "Advance Chipset Features".


 XFX N780-ISH9

Во-первых, плата XFX N780-ISH9 позволяет изменять частоту FSB в диапазоне от 100 МГц до 625 МГц.

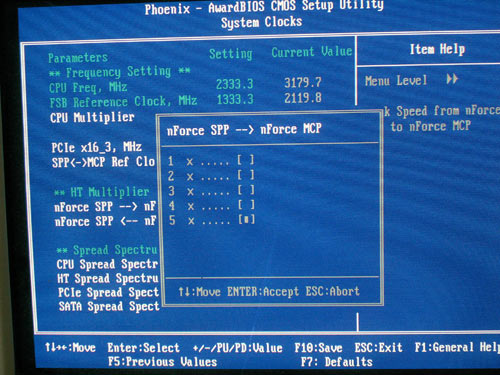

Плата позволяет изменять множитель шины HyperTransport на участке между северным и южным мостом (в обоих направлениях).


Причем по необходимости пользователь может изменить частоту шины HT на этом участке (в диапазоне от 200 МГц от 500 МГц).

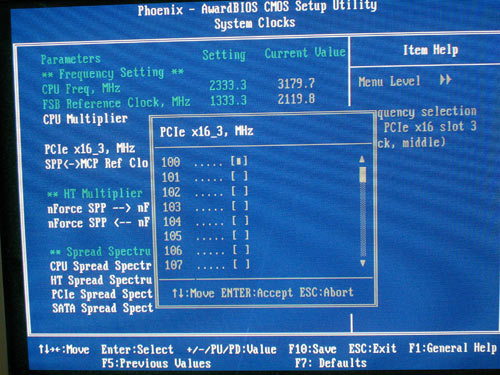

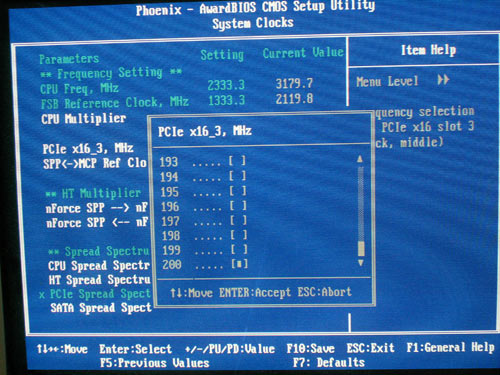

Также можно изменить частоту шины PCI Express в диапазоне от 100 МГц до 200 МГц (с шагом 1 МГц), но почему-то - только для второго (центрального) слота PCI Express x16.


При необходимости пользователь может изменить множитель процессора (который на всех процессорах Intel заблокирован в сторону повышения):


Следующая функция позволяет изменить напряжение на процессоре (Vcore); диапазон - от 0,5 В до 1,8 В, с шагом 0,00625-0,0125 В.


 XFX N780-ISH9
 XFX N780-ISH9

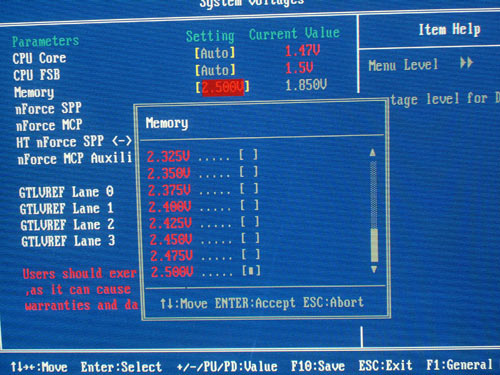

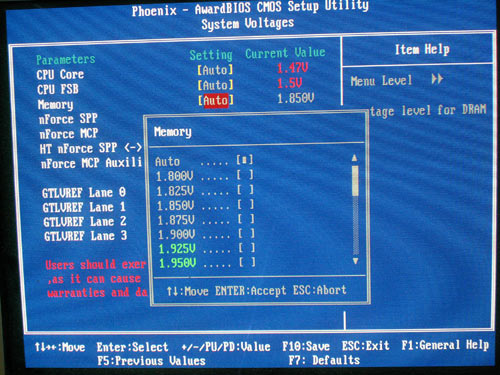

Следующая функция повышает напряжение на модулях памяти:


Диапазон изменения Vmem довольно широкий (от 1,8 В до 2,5 В, с шагом 0,025 В). Еще пара полезных функций позволяет изменять напряжение на чипсете. Диапазон изменения напряжения на северном мосту - от 1,3 В до 1,55 В, с шагом 0,05В:

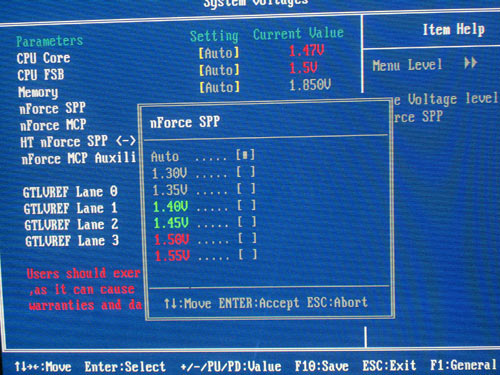

Диапазон изменения напряжения на южном мосту - от 1,5 В до 1,75 В, с шагом 0,025 В:


Далее - плата XFX N780-ISH9 позволяет изменять напряжение на шине HyperTransport в диапазоне от 1,2 В до 1,55 В, с шагом 0,05 В:

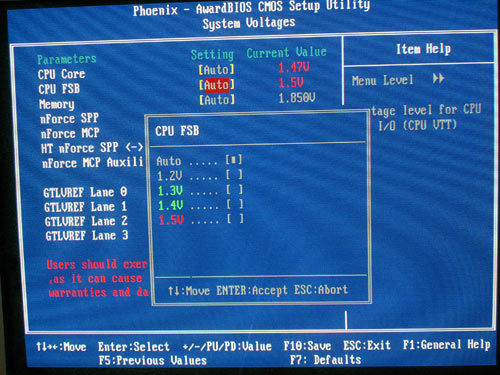

Кроме того, пользователь может изменить напряжение CPU VTT в диапазоне от 1,2 В до 1,5 В, с шагом 0,1 В:

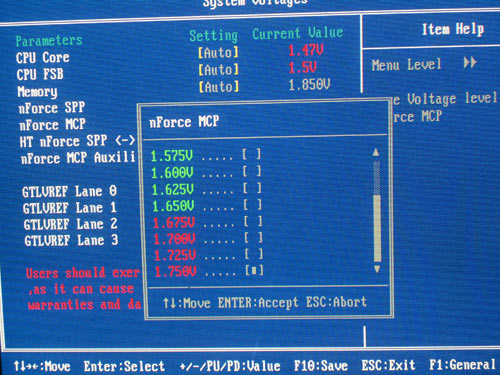

И, наконец, доступна функция регулировки напряжения MCP Aux в диапазоне от 1,5 В до 1,7 В, с шагом 0,1 В:


Теперь переходим к практическому разгону.

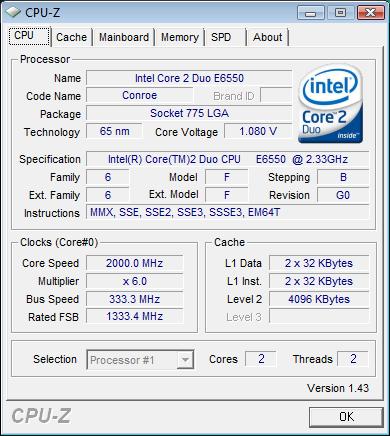

Совершенно без каких-либо проблем мы достигли частоты 530 МГц, причем до 500 МГц мы изменяли исключительно частоту FSB. Это стало возможным благодаря тому, что на 400 МГц материнская плата сама повышает все необходимые напряжения. Иными словами, даже начинающий оверклокер сможет достичь стабильной частоты 500 МГц, без особых усилий.

Стр.6 - Производительность и выводы

Производительность

Отметим, что плата XFX N780-ISH9 устанавливает штатную частоту FSB довольно точно:


Во время тестирования производительности мы сравнили плату XFX N780-ISH9 с платами ASUS Striker II на чипсете NVIDIA nForce 780i SLI и Gigabyte X48-DQ6 на чипсете Intel X48.

В тестовой системе было использовано следующее оборудование:


Тестовое оборудование
Процессор Процессор Intel Core 2 Duo E6550 LGA775 (2,33 ГГц; Conroe)
Кулер Gigabyte 3D Cooler GP Edition
Видеокарта ASUS 8800 GT (GeForce 8800 GT; PCI Express x16)
Версия драйвера: 169.25
Звуковая карта -
HDD Samsung HD160JJ
Память 2x 1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC
Блок питания FSP 550 Вт
OS MS Vista

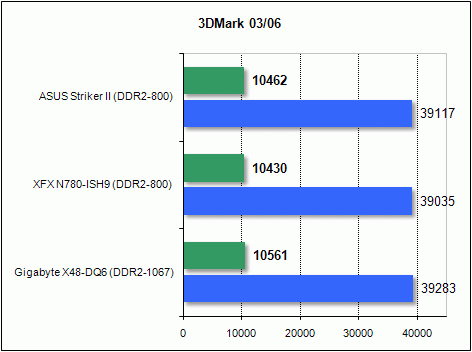

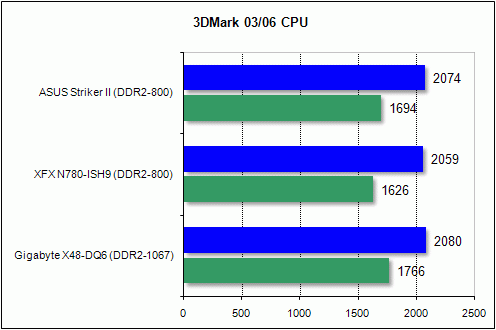

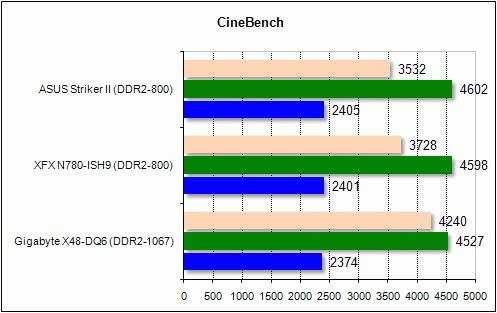

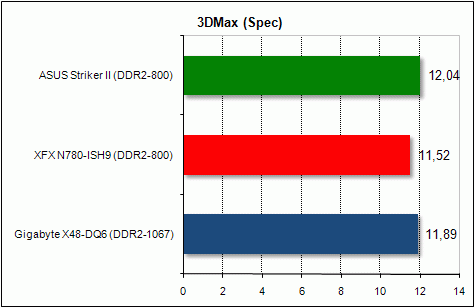

Вначале посмотрим на результаты синтетических тестов.

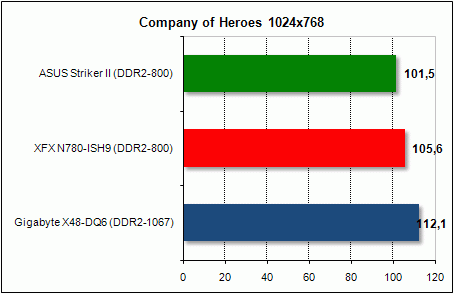

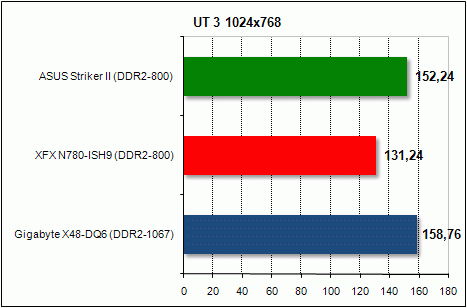

Теперь - тесты игровых программ.


Тесты прикладного ПО.

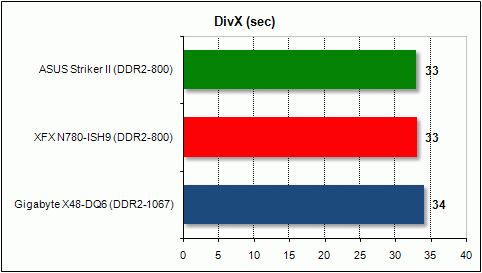

Кодирование видео (DivX, Xvid) измерялось в секундах, т.е. меньше - это лучше.

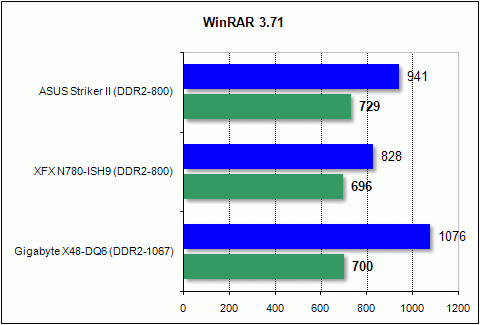

Сжатие данных (WinRAR) измерялось в Кб/с, т.е. больше - это лучше.

Выводы

Начнем с того, что плата референс-дизайна NVIDIA позволила нам сделать окончательные выводы по чипсету nForce 780i SLI. Итак, с функциональной точки зрения к данному чипсету практически нет претензий: хорошие возможности расширения, прекрасная поддержка технологии SLI и отличный потенциал в области разгона. Что касается того, каким образом NVIDIA увеличила количество линий PCI Express и реализовала поддержку спецификации v2.0, то у этой медали две стороны. Инженер-схемотехник может назвать установку дополнительного моста nForce 200 неоптимальным, неэффективным и дорогим техническим решением. Пользователю от данного чипа ни жарко, ни холодно - работает плата, ну и пусть дальше работает. Хотя, если честно, то, наверное, жарко все-таки будет: чипсет греется как печь в аду и просто раскаляет радиатор. Поэтому мы рекомендуем сразу установить вентилятор из комплекта, даже если разгон не планируется. А при разгоне - организовать дополнительное охлаждение.

 XFX N780-ISH9

Заключение

Плюсы:
  • отличная стабильность и производительность;
  • поддержка технологии SLI, 3-way SLI (три слота PCI Express x16; 2x 16 v2.0 + 1x 16 v1.0);
  • поддержка SerialATA II (шесть каналов; RAID);
  • поддержка ParallelATA (один канал);
  • два гигабитных сетевых контроллера и 8-канальный звук High Definition Audio;
  • поддержка интерфейса USB 2.0 (десять портов) и Firewire (два порта);
  • пассивная/активная система охлаждения платы;
  • отличная комплектация;
  • разумная цена.
Минусы:
  • не обнаружено.
Особенности платы:
  • отличный потенциал в области разгона (FSB ~530 МГц);
  • кнопки Power, Reset;
  • диагностический POST-индикатор.
