Спустя некоторое время после выпуска очень удачного чипсета 780G, компания AMD выпускает более совершенный 790GX. Причем, с определенной точки зрения, 790GX можно рассматривать как "улучшенный" 780G. "Улучшение" осуществлялось по двум направлениям.
Во-первых, довольно быстрое встроенное графическое ядро (на основе RV610) стало еще быстрее: увеличена частота ядра с 500 МГц до 700 МГц. Остальные параметры остались без изменений: 40 потоковых процессоров, 16-битный контроллер графической памяти, поддержка DirectX/OpenGL (10.1/2.1), поддержка интерфейсов DisplayPort, HDMI, DVI, VGA, а также встроенное ядро UVD для аппаратного ускорения воспроизведения HD-контента. Однако увеличение частоты дало возможность маркетологам AMD назвать видеоядро Radeon HD3300 (на 780G - Radeon HD3200). Дополнительный прирост производительности был получен за счет установки на материнскую плату видеопамяти по технологии SidePort. Схожую технологию поддерживает 780G (Display Cache), но продукты на этом чипсете позиционируются как более дешевые, и интегрированной памяти, как правило, не имеют.
Как и 780G, новый чипсет поддерживает технологии Hybrid CrossFireX (совместная работа внешних видеокарт и интегрированного видеоядра), Hybrid Power (экономия энергии путем отключения внешних видеокарт), а также SurroundView (подключение до шести мониторов).
Во-вторых, новый северный мост поддерживает 26 линий шины PCI Express v2.0 и позволяет организовать два слота PEG с 8 линиями шины на каждый. Таким образом, продукты на 790GX поддерживают технологию CrossFire и позволяют установить две видеокарты. Нужно отметить, что такое же количество линий PCI-E поддерживал и 780G, но в его случае инженерам необходимо было решить технические сложности для организации двух слотов с симметричным распределением линий шины. А поскольку конечные платы позиционировались как бюджетные, то никто этим не занимался.
Что касается южных мостов, то северный мост 790GX совместим как с SB700, так и с новейшим SB750 (о нем мы не раз рассказывали).
| Elitegroup A790GXM-A | |
| Процессор | - AMD Phenom FX /Phenom X4/Phenom X3/Athlon X2/Sempron |
| Чипсет | - Северный мост AMD 790GX
- Южный мост AMD SB750 - Связь между мостами: A-Link Xpress II |
| Системная память | - Четыре 240-контактных слота для DDR-II SDRAM DIMM
- Максимальный объем памяти 16 Гб - Возможен двухканальный доступ к памяти - Поддерживается память типа DDR2 400/533/667/800/1066 |
| Графика | - Два слота PCI Express x16
- Встроенное графическое ядро Radeon HD3300 - Встроенная графическая память DDR2-800, 128 Мб |
| Возможности расширения | - Два 32-битных PCI Bus Master-слота
- Два слота PCI Express x1 - Двенадцать портов USB 2.0 (6 встроенных + 6 дополнительных) - Встроенный звук High Definition Audio - Два сетевых контроллера Gigabit Ethernet |
| Возможности для разгона | - Изменение частоты HTT от 200 до 355 МГц (5); изменение множителя HT
- Изменение напряжения на процессоре, памяти, SidePort и чипсете (nb, sb) |
| Дисковая подсистема | - Один канал UltraDMA133/100/66/33 Bus Master IDE (с поддержкой до двух ATAPI-устройств
& RAID 0, 1)
- Поддержка протокола SerialATA II (6 каналов - SB750, c поддержкой RAID 0,1,5, 0+1 и JBOD) - Поддержка LS-120 / ZIP / ATAPI CD-ROM; |
| BIOS | - 8 MBit Flash ROM
- AMI BIOS с поддержкой Enhanced ACPI, DMI, Green, PnP Features |
| Разное | - Один порт для FDD, один последовательный порт, порты для PS/2 мыши и клавиатуры
- Кнопки включения, перезагрузки - IrDA - STR (Suspend to RAM) - SPDIF Out |
| Управление питанием | - Пробуждение от модема, мыши, клавиатуры, сети, таймера и USB
- 24-контактный разъем питания ATX (ATX-PW) - Дополнительный 8-контактный разъем питания - Дополнительный 4-контактный Molex разъем питания |
| Мониторинг | - Отслеживание температуры процессора, системы, мониторинг напряжений, определение скорости вращения трех вентиляторов
- Технология SmartFan |
| Размер | - ATX форм-фактор, 244x305 мм (9,63" x 12") |
К дизайну PCB претензий нет, поскольку первая PCI-Express видеокарта не блокирует защелки DIMM.
Кроме этого отметим, что основной 24-контактный разъем питания установлен на нижнем краю платы, а дополнительный 8-контактный (сохранена обратная совместимость с БП с 4-контактным кабелем) - около преобразователя питания. Также на плате установлен дополнительный 4-контактный разъем питания типа Molex.
Рядом с процессорным разъемом установлен 4-контактный разъем CPU_FAN1 для подключения процессорного кулера.
Кроме него, на плате установлено еще два 3-контактных разъема: SYS_FAN1 - около преобразователя питания и PWR_FAN1 - около слотов DIMM.
На северном мосту установлен довольно большой радиатор с логотипом серии Black.
Далее - на плате установлено четыре слота DIMM, а максимальный объем памяти равен 16 Гб. Тут же отметим, что частота DDR2-1066 поддерживается только процессорами AM2+.
Что касается возможностей расширения, то на плате установлена пара слотов PCI Express х16, а также по два слота PCI Express x1 и PCI.
Плата Elitegroup A790GXM-A поддерживает 6 каналов SerialATA-II, благодаря южному мосту SB750. Соответствующие разъемы расположены около "южного моста".
На плате установлена пара гигабитных сетевых контроллеров RTL 8111C. Плата поддерживает 12 портов последовательной шины USB 2.0, шесть из которых расположены на задней панели, а еще шесть подключаются при помощи планок. И последнее, на чем мы остановимся, - это встроенный звук High Definition Audio. В качестве кодека используется чип ALC888S, который поддерживает выход на восемь каналов.
Задняя панель платы имеет следующий вид:
Обратите внимание, что ECS оставила порты PS/2 для мышки и клавиатуры, а также один COM-порт. А вместо LPT и второго COM-порта инженеры установили разъем VGA и блок с парой портов USB 2.0 и одним HDMI.
Отметим, что на плате установлены кнопки запуска и перезагрузки системы:
Теперь поговорим о настройках BIOS.
BIOS платы Elitegroup A790GXM-A основан на версии AMI BIOS.

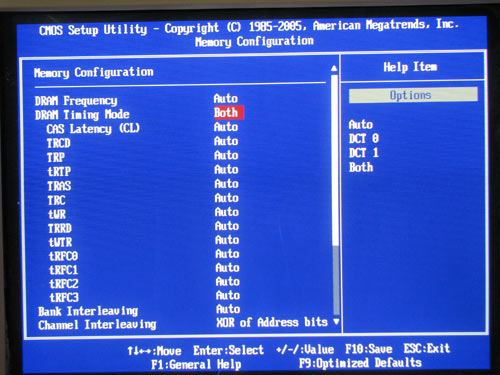

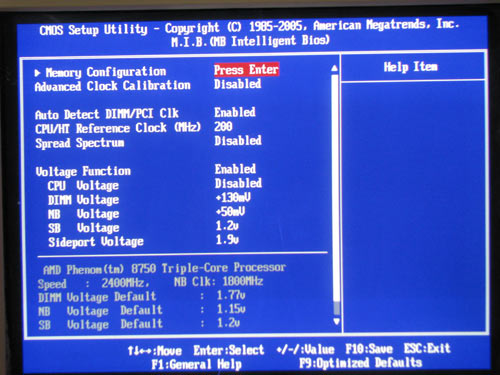

Расширенный набор настроек памяти находятся в разделе "M.I.B.":

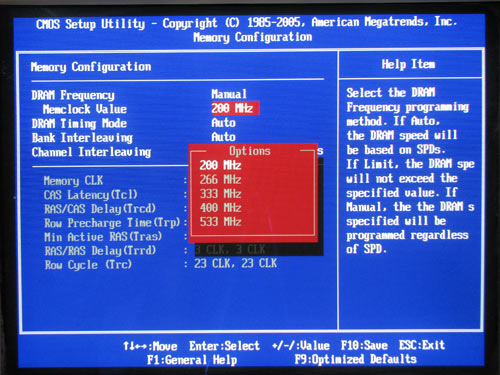

Параметр, отвечающий за выбор частоты памяти, находится там же:

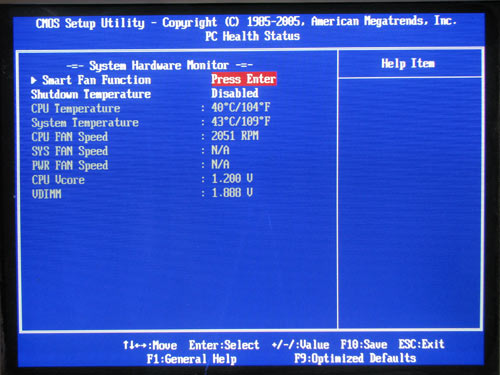

Теперь рассмотрим раздел, посвященный системному мониторингу.

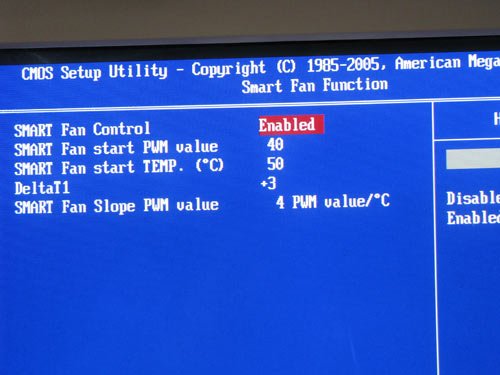

Плата отслеживает текущую температуру процессора и системы, напряжения и скорости трех вентиляторов. Кроме того, пользователь может управлять скоростью процессорного кулера с помощью функции Smart Fan.

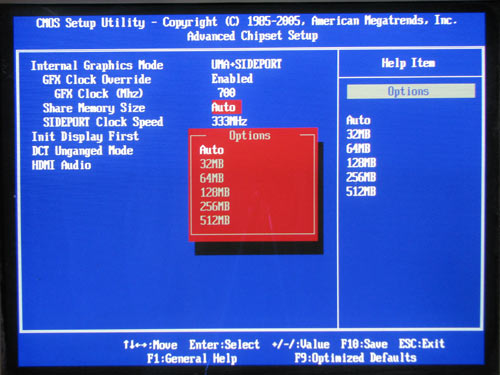

Несколько параметров предназначено для настройки встроенного видеоядра. Один из них позволяет выделить объем памяти для нужд интегрированной графики:
Еще один параметр определяет скорость интегрированной видеопамяти:

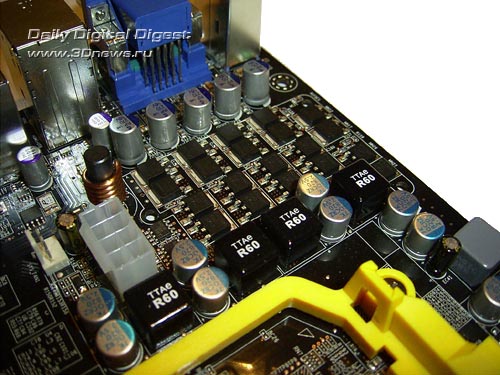

Теперь посмотрим на преобразователь питания. Он имеет 5-фазную схему, в которой установлены пять конденсаторов емкостью 270 мкФ и 10 конденсаторов емкостью 820 мкФ.
На силовых элементах установлен небольшой радиатор:
Теперь переходим к рассмотрению функций разгона:

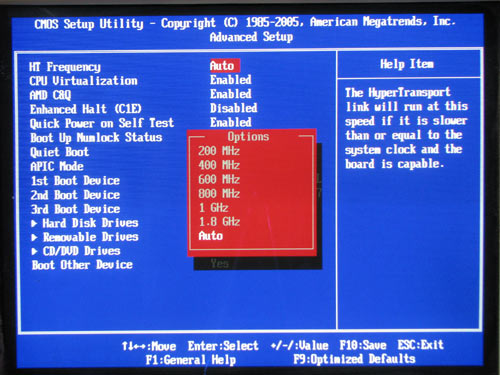

Во-первых, плата Elitegroup A790GXM-A позволяет изменять частоту HTT в диапазоне от 200 МГц до 355 МГц с шагом 5 МГц. Во-вторых, пользователь может поменять множитель шины HyperTransport на участке между NB и CPU:
Перечислим остальные функции разгона:
| Плата | Elitegroup A790GXM-A |
| Изменение множителя CPU | - |
| Изменение HTT | от 200 МГц до 355 МГц (5 МГц) |
| Изменение Vcore | от +0 В до +0,3 В (0,02 В); |
| Изменение Vmem | от +0 В до +0,63 В (0,01 В) |
| Изменение Vdd | от +0 В до +0,315 В (0,005 В) |
| Изменение Vsb | от 1,2 В до 1,35 В (0,05 В) |
| Изменение Vsp (V SidePort) | от 1,8 В до 2,1 В (0,1 В) |
| Изменение PCI-E | - |
Мы достигли максимально стабильной частоты HTT равной 250 МГц:
Причем этот результат одинаков как при использовании интегрированного видеоядра, так и при использовании внешней видеокарты.

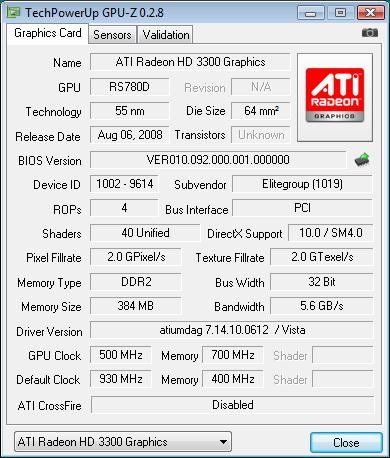

Что касается встроенного графического ядра, то оно сохраняло работоспособность вплоть до частоты 930 МГц:

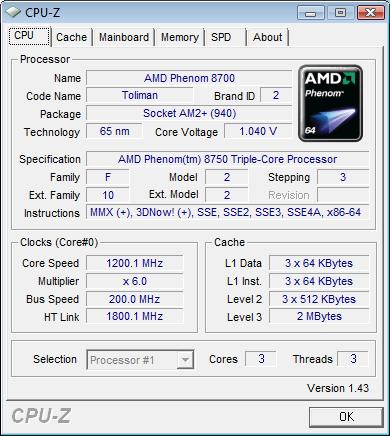

Отметим, что плата Elitegroup A790GXM-A устанавливает штатную частоту HTT очень точно:
Во время тестирования производительности мы сравнили плату Elitegroup A790GXM-A с платами Gigabyte GA-MA78GM-S2H на чипсете AMD 780G и ASUS M3N-HT Deluxe на чипсете nForce 780a SLI.
В тестовой системе было использовано следующее оборудование:
| Тестовое оборудование | |
| Процессор | Процессор AMD Phenom X3 8750 (2,4 ГГц; ядро Toliman) |
| Кулер | Gigabyte 3D Cooler GP Edition |
| Видеокарта | Интегрированное графическое ядро |
| Звуковая карта | - |
| HDD | Samsung HD160JJ |
| Память | 2x 1024 Мб GoodRAM DDR2 GP1066D264L5/2GDC |
| Блок питания | FSP 550 Вт |
| OS | MS Vista |

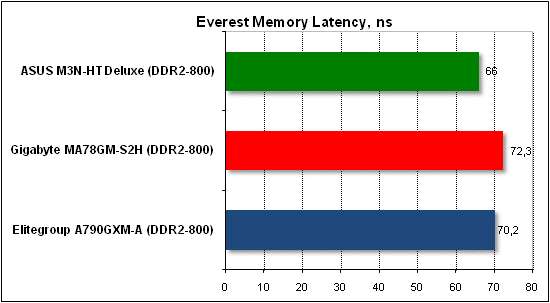

Вначале посмотрим на результаты синтетических тестов.

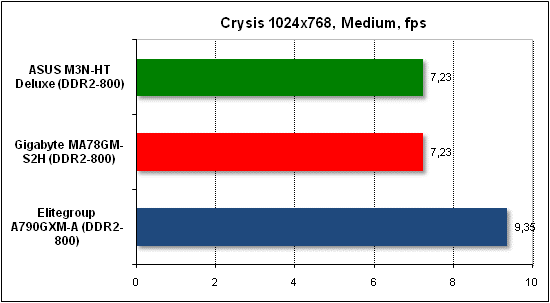

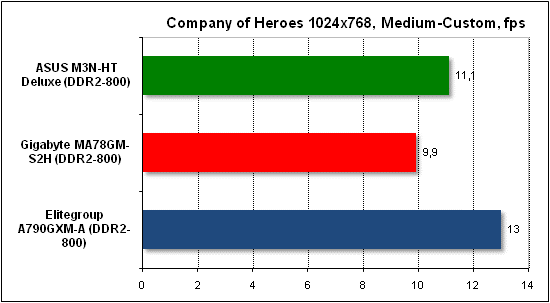

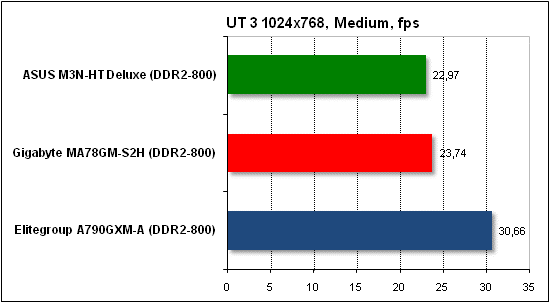

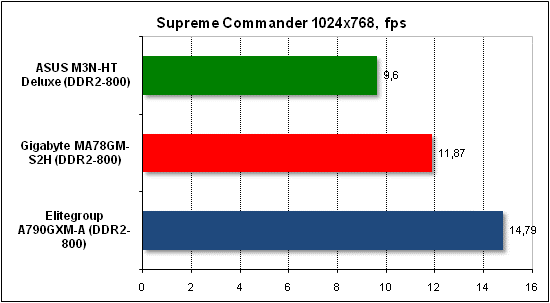

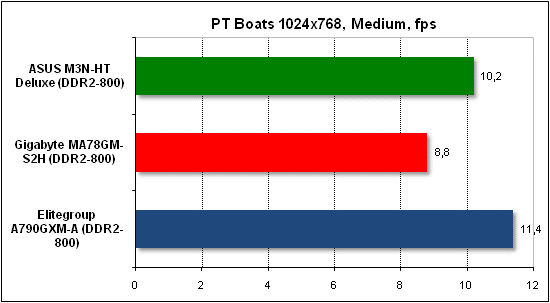

Теперь - тесты игровых программ.

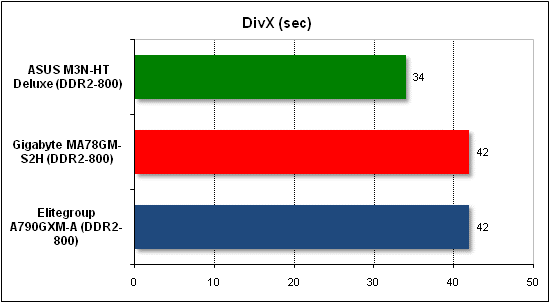

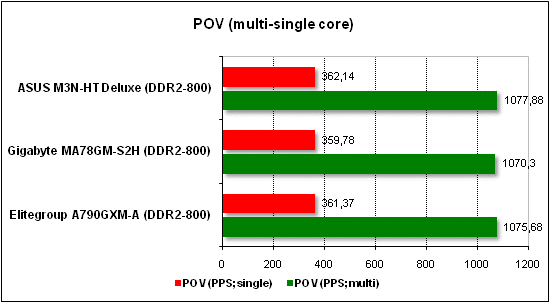

Тесты прикладного ПО.
Начнем с выводов по чипсету AMD 790GX. Инженеры AMD незначительно усовершенствовали чипсет 780G, и с минимальными затратами получили отличный продукт более высокого класса. Именно на этом чипсете производители материнских плат начали выпуск продуктов среднего и выше среднего уровня. Соответственно, их цена будет значительно выше стоимости плат на 780G. В частности, в московской рознице немногочисленные платы на 790GX предлагаются от 3 до 4,5 тыс. рублей, что, на наш взгляд, довольно дорого.
Что касается материнской платы Elitegroup A790GXM-A, то ее цена пока неизвестна. И даже трудно предположить, какой она будет. Дело в том, что ECS специализируется на дешевой продукции, и можно ожидать, что A790GXM-A будет стоит как пачка сухарей. Но с другой стороны, данная плата явно выше среднего уровня: кроме двух слотов PCI Express x16, она имеет два гигабитных сетевых контроллера. Также стоит отметить наличие большого количества функций разгона как процессора, так и интегрированного видеоядра. Причем, если результаты разгона Phenom нас не порадовали, то ядро Radeon HD3300 мы смогли разогнать до частоты 930 МГц!
