Медный всадник. Обзор ASUS HD6870 DirectCU

Характеристики. Комплектация. Внешний вид

Ни для кого не секрет, что с каждым годом производительность графических ускорителей растёт как на дрожжах. Даже не самые дорогие решения вполне способны предложить своим владельцам приемлемую производительность при максимальных настройках детализации. Естественно, что такие вычислительные способности достигаются благодаря использованию мощных GPU и скоростных микросхем видеопамяти, а они, как известно, требуют хорошего охлаждения. Стандартные СО вполне способны справиться с отводом тепла от горячих элементов платы, однако, их возможностей далеко не всегда хватает для разгона, к тому же уровень шума порой высоковат. Это, естественно, подталкивает инженеров крупных компаний производителей видеокарт искать свои решения данной проблемы, и сегодня на примере ускорителя HD6870 DirectCU мы посмотрим, как со своей задачей справились инженеры тайваньской компании ASUS.

Итак, видеокарта ASUS HD6870 DirectCU представляет собой не что иное, как ускоритель Radeon HD 6870, построенный на базе печатной платы собственной разработки. Новинка поставляется с небольшим заводским разгоном и оснащается нестандартной системой охлаждения с технологией прямого контакта. Давайте рассмотрим внешний вид и комплектацию HD6870 DirectCU более подробно.

Дизайн коробки ASUS HD6870 DirectCU не выделяется чем-то особенным в сравнении с аналогичными продуктами ASUS на базе GPU AMD текущего и даже предыдущего поколения. Лицевая, а также обратная сторона упаковки содержит полезную информацию о характеристиках ускорителя, как то: объём видеопамяти, тактовая частота графического ядра, особенности системы питания и системы охлаждения. Также производитель сообщает о поддержке технологии Voltage Tweak, благодаря которой опытные пользователи могут попробовать разогнать HD6870 DirectCU с повышенным напряжением.

Открываем коробку. Поставляемые в комплекте аксессуары аккуратно сложены в отдельном контейнере. В комплекте с HD6870 DirectCU есть всё самое необходимое:

  • Диски с драйверами и инструкциями;
  • CrossFireX-мостик;
  • Переходник с DVI на VGA;
  • Переходник с DVI на HDMI;
  • Переходник питания с пары Molex на PCI-Express.

Печатная плата ASUS HD6870 DirectCU, покрытая тёмным матовым лаком, заключена в «металлические тиски» системы охлаждения, которая состоит из двух частей. Первая часть — активный кулер, располагающийся, как и положено, на лицевой стороне видеокарты, он-то и берёт на себя основную заботу по охлаждению. Вторая часть СО — большая алюминиевая пластина на обратной стороне PCB, отвечающая за отвод тепла от этой, пусть и не настолько греющейся, но все равно горячей стороны.

На панели выводов, рядом с вентиляционными отверстиями, расположились четыре видеовыхода:

  • DVI-D;
  • DVI-I;
  • 2 x Display Port.

Благодаря набору переходников из комплекта, к видеокарте ASUS HD6870 DirectCU можно подключить любое устройство вывода изображения, будь то старый CRT-монитор или современная плазменная панель.

Демонтируем систему охлаждения ASUS HD6870 DirectCU. За отвод тепла от GPU и охлаждение чипов памяти отвечает массивный радиатор с впаянными в него медными тепловыми трубками диаметром 8 мм, которые непосредственно контактируют с кристаллом GPU.

Сам радиатор закрыт пластиковым кожухом, а за прокачку воздуха сквозь рёбра отвечает один тихоходный 85-миллиметровый вентилятор.

Горячие элементы системы питания платы накрыты небольшим алюминиевым радиатором и контактируют с ним через термопрокладку. Поток воздуха, создаваемый системой охлаждения HD6870 DirectCU, охлаждает и этот «островок». Кстати, сама система питания располагается не в хвостовой части платы, а, наоборот, ближе к панели выводов. По замыслу инженеров ASUS, так проще выводить тепло за пределы системного блока.

Установленная с обратной стороны PCB пластина контактирует с платой через специальную термопрокладку на GPU. Кстати, эту прокладку нам так и не удалось полностью снять, не рискуя повредить ускоритель.

Общий объем установленной на борту ASUS HD6870 DirectCU видеопамяти равен 1 Гбайт. Микросхемы произведены компанией Hynix, их маркировка — H5GQ1H24AFR, а номинальная частота равна 5 ГГц QDR. Рабочая частота видеопамяти на HD6870 DirectCU заметно ниже — 4.2 ГГц QDR.

На этом мы завершаем внешний осмотр и переходим к практическим испытаниям.

Разгон. Тестирование. Выводы

В тестировании принимали участие следующие ускорители:

  • NVIDIA GeForce GTX 470 1280 Мбайт (607/1215/3348);
  • NVIDIA GeForce GTX 560 Ti 1024 Мбайт (822/1644/4008);
  • AMD Radeon HD 5870 (850/4800);
  • AMD Radeon HD 6950 (800/5000);
  • ASUS HD6870 DirectCU (915/4200).

Выбор участников для нашего тестирования не случаен. На данный момент основными ценовыми конкурентами для Radeon HD 6870 являются GeForce GTX 470, которая до сих пор присутствует на прилавках магазинов, и ускоритель GeForce GTX 560 Ti, базирующийся на обновлённой микроархитектуры Fermi, кроме того, заметно подешевевший Radeon HD 5870 также может рассматриваться в качестве альтернативы для HD 6870. На момент написания данной статьи расценки на присутствующие в тестах ускорители были таковы:

  • GeForce GTX 560 Ti ~ 7 500 рублей;
  • GeForce GTX 470 ~ 7 300 рублей;
  • ASUS HD6870 DirectCU ~ 7 800 рублей;
  • Radeon HD 5870 ~ 7 400 рублей.

Для того чтобы более чётко представлять позицию Radeon HD 6870 в сравнении с более дорогими решениями, мы включили в тестирование Radeon HD 6950, цена которого составляет примерно 10 000 рублей.

Поскольку тактовые частоты ускорителя ASUS HD6870 DirectCU лишь немного выше рекомендованных AMD значений (915/4200 МГц у продукта ASUS и 900/4200 МГц у эталонных образцов), мы решили не включать в тестирование стандартный Radeon HD 6870. Совершенно очевидно, что с точки зрения производительности Radeon HD 6870 от ASUS будет немного быстрее своих эталонных собратьев, хотя в большинстве случаев эту разницу вряд ли можно увидеть невооружённым взглядом.

Конфигурация тестового стенда
Центральный процессор Intel Core i7-870 @ 4.0 ГГц (182x22)
Система охлаждения GlacialTech F101 + 2 x 120-мм кулера
Материнская плата ASUS Maximus III Extreme
Оперативная память DDR3 Super Talent 2x2 Гбайт @ 1890 МГц @ 9-9-9
Блок питания IKONIK Vulcan 1200 Вт
Жёсткий диск Samsung SpinPoint 750 Гбайт
Корпус Cooler Master Test Bench 1.0
Операционная система Windows 7 Ultimate x64
Версия драйверов для карт AMD Catalyst 10.11 для Radeon HD 5870 и Radeon HD 6950
Catalyst 11.2 для Radeon HD 6870
Версия драйверов для карт NVIDIA Программное обеспечение NVIDIA версии 260.99 для GeForce GTX 470 WHQL
Программное обеспечение NVIDIA версии 266.56 для GeForce GTX 560 Ti

Тестирование проводилось в следующих приложениях:

3DMark Vantage Пресеты Performance, High, Extreme
3DMark 11 Пресеты Performance, Extreme
Battleforge DX 10 Максимальная детализация, 1920x1200/ 1680x1050 no AA/AF
Максимальная детализация, 1920x1200/ 1680x1050 4xAA/AF
Colin McRae DiRT 2 DX 11 Ультра детализация, 1920x1200/ 1680x1050 no AA/AF
Ультра детализация, 1920x1200/ 1680x1050 4xAA/AF
Crysis v 1.2 x64 DX 10 Очень высокая детализация, 1920x1200/ 1680x1050 no AA/AF
Очень высокая детализация, 1920x1200/ 1680x1050 4xAA/AF
Just Cause 2 DX 10 Очень высокая детализация, 1920x1200/ 1680x1050 no AA/AF
Очень высокая детализация, 1920x1200/ 1680x1050 4xAA/AF
Alien versus Predator DX 11 Benchmark Очень высокая детализация, 1920x1200/ 1680x1050 no AA/AF
Очень высокая детализация, 1920x1200/ 1680x1050 4xAA/AF
FarCry 2 DirectX 10 benchmark Ультра детализация, 1920x1200/ 1680x1050 no AA/AF
Ультра детализация, 1920x1200/ 1680x1050 4xAA/AF
Final Fantasy XIV Режим High, 1920x1200 no AA/AF
Mafia II Максимальная детализация, 1920x1200/ 1680x1050 no AA/AF, технология NVIDIA PhysX выключена
Максимальная детализация, 1920x1200/ 1680x1050 no 4xAA/16xAF, технология NVIDIA PhysX выключена
Metro 2033 DX11 Benchmark Максимальная детализация, 1920x1200/ 1680x1050 no AA/AF, технология NVIDIA PhysX выключена, DOF и тесселяция включена
Максимальная детализация, 1920x1200/ 1680x1050 no 4xAA/16xAF, технология NVIDIA PhysX выключена, DOF и тесселяция включена
Unigine Heaven 2.0 Максимальная детализация, Тесселяция в режиме Extreme, 1920x1200/1680x1050 no AA/AF
Максимальная детализация, Тесселяция в режиме Extreme, 1920x1200/1680x1050 4xAA/16xAF
Lost Planet 2 Benchmark DX11, Максимальная детализация, тесселяция включена, 1920x1200/1680x1050 no AA/AF
DX11, Максимальная детализация, тесселяция включена, 1920x1200/1680x1050 4xAA/16xAF
HAWX 2 Benchmark DX11, Максимальная детализация, тесселяция включена, 1920x1200/1680x1050 no AA/AF
DX11, Максимальная детализация, тесселяция включена, 1920x1200/1680x1050 4xAA/16xAF
Настройки драйвера AMD Catalyst 11.2 — По умолчанию
Antialiasing Application Settings
Anisotropic filtering Application Settings
Tesselation AMD Optimized
Catalyst A.I. Texture Filter Quality Quality, Enable Surface Format Optimization
Wait for V-Sync Disable, unless application Specifies
AA Mode Multisample
Triple buffernig Disable
Настройки драйвера NVIDIA — По умолчанию
CUDA графические процессоры Все
Анизотропная фильтрация Управление приложением
Вертикальная синхронизация Использовать настройку 3D приложения
Затенение фонового освещения Выкл.
Максимальное количество заранее подготовленных кадров 3
Потоковая оптимизация Авто
Режим управления электропитанием Адаптивный
Сглаживаниегамма-коррекция Выкл
Сглаживаниережим Управление от приложения
Тройная буферизация Выкл.
Ускорение нескольких дисплеев Режим многодисплейной производительности
Фильтрация текстур анизотропная оптимизация Выкл.
Фильтрация текстур качество Качество
Фильтрация текстур отрицательное отклонение УД Разрешить
Фильтрация текстур трилинейная оптимизация Вкл.

#Особенности установки и разгон

Стоит отметить, что особенности системы охлаждения ASUS HD6870 DirectCU в большинстве случаев никак не повлияют на удобство установки ускорителя в ваш ПК, однако в некоторых случаях всё же возникают неудобства. Например, при установке ASUS HD6870 DirectCU в первый слот PCI-Express x16 материнской платы ASUS Maximus III Formula, из-за расположенной на обратной стороне HD6870 DirectCU охлаждающей пластины не удаётся поставить звуковой контроллер Supreme FX, посадочное место для которого предусмотрено чуть выше того самого первого слота PCI-Express x16. Обратите на это внимание перед покупкой данного ускорителя.

Разгон осуществлялся при помощи утилиты MSI Afterburner 2.1.0 Beta 6. Напряжение на GPU, как и скорость вращения вентилятора системы охлаждения, не подвергались изменениям. В результате нам удалось достичь абсолютно стабильной работы HD6870 DirectCU с частотами 965/5000 МГц для графического ядра и видеопамяти соответственно.

#Температура и энергопотребление

В режиме офисной работы система охлаждения ASUS HD6870 DirectCU не обошла эталонный образец AMD, впрочем, учитывая и так невысокую температуру GPU, это вовсе не принципиально. А вот в режиме типичной игровой нагрузки, при 10-кратном прохождении бенчмарка Far Cry 2, кулер, установленный на ASUS HD6870 DirectCU, показал на 3 градуса лучший результат, чем эталонное решение AMD.

Надо сказать, что полученные нами данные несколько расходятся с теми, что представлены самим производителем. Тем не менее, система охлаждения DirectCU оставила приятные впечатления. В процессе тестирования, даже после разгона, обороты вентилятора СО ни разу не достигали максимальных значений, а уровень шума находился в разумных пределах: видеокарта не выделялась среди других компонентов стенда. Отметим, что при работе на повышенных частотах температура GPU в тестовом пакете Far Cry 2 DX10 Benchmark не превысила 69 °C, что весьма неплохо.

Уровень энергопотребления системы на базе ASUS HD6870 DirectCU вполне сопоставим с оным в случае эталонного образца Radeon HD 6870, разница находится в пределах погрешности.

#Тестирование производительности

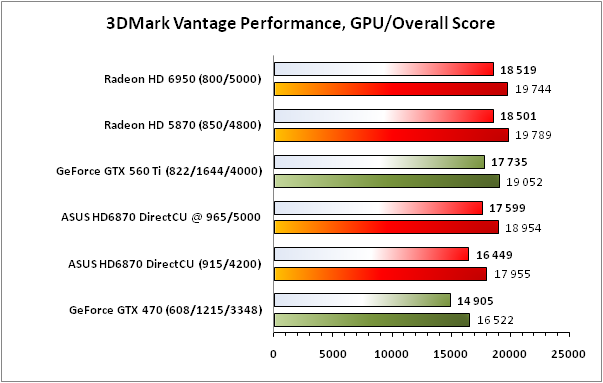

Синтетический тестовый пакет 3DMark Vantage не особенно жалует Radeon HD 6870. Ускоритель ASUS HD6870 DirectCU без труда справляется с GeForce GTX 470, а вот близкий по стоимости GeForce GTX 560 Ti ему уже не одолеть, даже после разгона. Скорее всего, такая ситуация будет сохраняться далеко не везде, посмотрим, что будет дальше.

В 3DMark 11 ускоритель ASUS HD6870 DirectCU показывает результаты, сопоставимые с теми, что демонстрирует GeForce GTX 560 Ti, правда, небольшое преимущество всё же остаётся на стороне NVIDIA.

Без активации полноэкранного сглаживания и анизотропной фильтрации ускоритель ASUS HD6970 DirectCU держится достаточно уверенно, опережая не только GeForce GTX 470, но и GeForce GTX 560 Ti. А вот после перехода к тяжёлым настройкам HD6870 от ASUS слегка уступил даже GTX 470. После разгона ускоритель ASUS HD6870 DirectCU вполне может соперничать с GeForce GTX 560 Ti, обходя GeForce GTX 470 и даже Radeon HD 6950, который, как мы уже отмечали в соответствующем обзоре, при переходе на WLIW4-архитектуру в некоторых приложениях оказывается немного медленнее своих WLIW5-собратьев.

В игре DiRT 2 явным преимуществом над конкурентами обладает лишь GeForce GTX 560 Ti, который вне зависимости от сложности настроек оказывается впереди. В свою очередь, тестируемые нами сегодня продукты на базе GPU AMD показывают близкие результаты, разница между которыми, на наш взгляд, не существенна. Стоит отметить лишь тот факт, что Radeon HD 6870 от ASUS во всех без исключения режимах опережает GeForce GTX 470.

Осталось не так уж много времени до появления Crysis 2. На данный момент доступна лишь несколько урезанная по своим графическим возможностям многопользовательская версия. Как только новинка появится на прилавках магазинов, она, безусловно, пополнит ряды современных тестовых пакетов, ну а пока давайте посмотрим на результаты тестирования наших подопытных в первой части игры Crysis.

Полученные результаты в особых комментариях не нуждаются. Во всех режимах наблюдается превосходство продуктов на базе GPU AMD. Наш герой — ускоритель ASUS HD6870 DirectCU даже без разгона оказывается быстрее конкурентов от NVIDIA, ну а после ручного тюнинга частоты способен тягаться не только с Radeon HD 5870, но и с более дорогим соратником Radeon HD 6950.

Движок игры Far Cry 2 всегда был благосклонен к ускорителям NVIDIA. Несмотря на постоянное совершенствование драйверов, продукты AMD в этой игре так и не смогли показать столь же высокие результаты, на которые способны их равноценные коллеги из лагеря NVIDIA. Ускоритель Radeon HD 6870 в исполнении ASUS без разгона оказался слабее не только ускорителя GeForce GTX 560 Ti, но и GeForce GTX 470. Разгон здесь хоть и помог HD6870 DirectCU в большинстве случаев, однако также не явился панацеей, всё-таки GeForce GTX 560 Ti в этой игре сильнее.

В игре Just Cause 2 преимущество на стороне ускорителей AMD. Видеокарта ASUS HD6870 DirectCU даже без разгона выступает на равных со своими коллегами по цеху, опережая при этом всех конкурентов из зелёного лагеря.

В игре Alien versus Predator новинка от ASUS выступает достаточно неплохо, показывая результаты, сопоставимые с оными у GeForce GTX 560 Ti и лучшие, чем может показать GTX 470. Несмотря на усиленный блок тесселяции, Radeon HD 6870 от ASUS даже после разгона не может догнать старичка Radeon HD 5870.

Полученные нами результаты вряд ли можно назвать достойными, производительность наших участников находится на достаточно низком уровне, не располагающем к комфортной игре. Пальма первенства принадлежит Radeon HD 6950 — самому дорогому из представленных сегодня ускорителей. В лёгких режимах второе место делят Radeon HD 5870 и GeForce GTX 560 Ti, в то время как в тяжёлых следующую за лидером позицию занимает разогнанный ускоритель ASUS HD6870 DirectCU.

Движки Lost Planet 2, Unigine Heaven 2.0 и HAWX 2 активно используют возможности DirectX 11, в том числе и тесселяцию. Все эти продукты, как показывают наши сегодняшние тесты, лучше работают на ускорителях NVIDIA, что, впрочем, не мешает ускорителю Radeon HD 6870 производства ASUS выделяться на фоне примерно равноценных соратников. Благодаря оптимизации блока тесселяции в Unigine Heaven 2, новинка даже без разгона оказывается быстрее Radeon HD 5870, а в игре HAWX 2 умудряется и вовсе опередить Radeon HD 6950, который стоит на пару тысяч рублей дороже.

В игре Mafia II ускоритель ASUS HD6870 DirectCU выступает достаточно уверенно, в лёгких режимах показывая примерно равную с GeForce GTX 470/560 Ti производительность и слегка опережая их в тяжёлых режимах.

#Выводы

По результатам нашего тестирования выделить абсолютного лидера достаточно сложно, многое зависит от конкретной игры и выбранного режима. Одно можно сказать наверняка — практически во всех протестированных нами реальных приложениях ускоритель ASUS HD6870 DirectCU показывает хорошую производительность, даже в самых тяжёлых режимах и особенно после разгона, а благодаря улучшенному блоку тесселяции, там, где активно используется эта функция, наш герой демонстрирует лучшие результаты, чем бестселлер прошлого года — Radeon HD 5870. Среди положительных качеств HD6870 DirectCU стоит отметить неплохой разгонный потенциал ускорителя, а также тихую и достаточно эффективную работу установленной системы охлаждения.

3DNews рекомендует!
