Обзор и тестирование материнской платы ASUS Prime X299-Deluxe / Материнские платы

В настоящее время материнская плата ASUS Prime X299-Deluxe является флагманом серии с разъёмом LGA2066, в которой пока всего пять моделей. Без сомнения, вскоре появятся и версии плат серии ROG, и уникальная Apex, и, вероятно, более доступные для большинства пользователей модели. Но пока именно Prime X299-Deluxe оснащена по последнему слову технологий в данной области и предоставляет пользователю самые широкие возможности по созданию систем самого высокого класса. Давайте в подробностях узнаем, что данная модель собой представляет и какие нововведения в ней реализованы инженерами ASUS.

⇡#Технические характеристики и стоимость

ASUS Prime X299-Deluxe
Поддерживаемые процессоры	Процессоры Intel Core X в исполнении LGA2066 (седьмое поколение микроархитектуры Core)
Чипсет	Intel X299 Express
Подсистема памяти	8 × DIMM DDR4 небуферизованной памяти объёмом до 128 Гбайт; четырёх- или двухканальный режим работы памяти (в зависимости от процессора); поддержка модулей с частотой 4133(O.C.)/4000(O.C.)/3600(O.C.)/2666(O.C.)/2400(O.C.)/2133 МГц; поддержка Intel XMP (Extreme Memory Profile)
Разъёмы для плат расширения	4 слота PCI Express x16 3.0/2.0, режим работы x16, x16/x16 и x16/x16/x8 с процессором с 44 линиями PCI-E; x16 и x16/x8 с процессором с 28 линиями PCI-E; x16 и x8/x8 с процессором с 16 линиями PCI-E 2 слота PCI Express 2.0 x1
Масштабируемость видеоподсистемы	NVIDIA Quad/3-Way/2-Way SLI Technology; AMD Quad/3-Way/2-Way CrossFireX Technology
Интерфейсы накопителей	Чипсет Intel X299 Express: – 7 × SATA 3, пропускная способность до 6 Гбит/с; – поддержка RAID 0, RAID 1, RAID 5, RAID 10, Intel Optane Memory, Intel Rapid Storage, Intel Smart Response, NCQ, AHCI и Hot Plug. – 1 × U.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с. – 1 × M.2 (PCI Express x4, Gen 3/SATA), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280); – 1 × M.2 (PCI Express x4, Gen 3), пропускная способность до 32 Гбит/с (поддерживает типы 2242/2260/2280/22110 в вертикальной ориентации)
Сетевой интерфейс	Сетевой контроллер Intel Gigabit LAN I219V (10/100/1000 Мбит); Сетевой контроллер Intel Gigabit LAN I211-AT (10/100/1000 Мбит); Поддержка технологий ASUS Anti-surge LANGuard и ASUS Turbo LAN.
Беспроводной сетевой интерфейс	Wi-Fi 802.11 a/b/g/n/ac+ WiGig 802.11ad; Поддержка двух диапазонов 2.4/5 ГГц+60 ГГц; Скорость передачи до 4600 Мбит/с
Bluetooth	Bluetooth v4.1
Аудиоподсистема	8-канальный HD-кодек Crystal Sound 3 (Realtek ALC S1220A): – соотношение «сигнал — шум» на линейном аудиовыходе 120 дБ, а на линейном входе – 113 дБ; – японские аудиоконденсаторы Nichicon премиум-класса; – предрегулятор питания; – встроенный усилитель для наушников; – изоляция аудиозоны на текстолите платы; – левый и правый аудиоканалы расположены в разных слоях печатной платы; – поддержка определения типа подключённого устройства, многопотокового воспроизведения, переназначения разъёмов передней аудиопанели; – поддержка технологий DTS Headphone:X и DTS Connect
Интерфейс USB	Чипсет Intel X299 Express: – 5 портов USB 3.1 Gen 1 (1 – на задней панели, 4 подключаются к разъёмам на плате); – 6 портов USB 2.0 (4 – на задней панели, 2 подключаются к разъёмам на плате). Контроллер ASMedia ASM1074: – 3 порта USB 3.1 Gen 1 на задней панели. Три контроллера ASMedia ASM3142: – 5 портов USB 3.1 Gen 2 (3 Type-A и 1 Type-C на задней панели, 1 разъём порта на плате для передней панели корпуса)
Разъёмы и кнопки на задней панели	Кнопка USB BIOS Flashback; ASUS Wi-Fi GO! модуль (Wi-Fi 802.11 a/b/g/n/aс+ WiGig 802.11ad и Bluetooth v4.1); 4 порта USB 3.1 Gen 1; 2 сетевых LAN-розетки RJ-45; 4 порта USB 2.0; 4 порта USB 3.1 Gen 2 (3 Type-A + Type-C); оптический S/PDIF выход; 5 аудиоразъёмов (Center/Subwoofer Speaker Out, Rear Speaker Out, Side Speaker Out, Line In, Line Out, Mic In)
Внутренние разъёмы на системной плате	24-контактный разъём питания EATX; 8-контактный разъём питания ATX 12 В; 4-контактный разъём питания ATX 12 В; 7 SATA 3; 2 M.2; U.2; коннектор M.2_FAN; 4 4-pin разъёма для корпусных/процессорных вентиляторов с поддержкой PWM; 4-pin разъём для помпы СЖО с поддержкой PWM; High AMP разъём для вентилятора; разъём EXT_FAN; AAFP; Aura RGB Strip; Aura Addressable Strip; разъём USB 3.1 Gen 1 для подключения двух портов; разъём USB 3.1 Gen 2 для передней панели; 2 разъёма USB 2.0 для подключения четырёх портов; VROC_HW_Key; Thunderbolt; переключатель EZ XMP; кнопка MemOK!; разъём для термодатчика; кнопка включения; кнопка сброса; кнопка сброса CMOS; перемычка CPU_OV; группа разъёмов для передней панели
BIOS	128 Мбит AMI UEFI BIOS с мультиязычной графической оболочкой (SD/HD/Full HD); PnP, DMI 3.0; WfM 2.0, SM BIOS 3.0, ACPI 6.0; ASUS EZ Flash 3, CrashFree BIOS 3, F11 EZ Tuning Wizard, F6 Qfan Control, F3 My Favorites, Last Modified log, F12 PrintScreen и ASUS DRAM SPD (Serial Presence Detect)
Фирменные функции, технологии и эксклюзивные особенности	OC Design – ASUS PRO Clock II Technology; 5-Way Optimization by Dual Intelligent Processors 5: – 5-Way Optimization tuning key perfectly consolidates TPU, EPU, DIGI+ VRM, Fan Xpert 4, and Turbo Core App; ASUS 5X Protection III: – ASUS SafeSlot Core: Fortified PCIe Slot prevents damage; – ASUS LANGuard: Protects against LAN surges, lightning strikes and static-electricity discharges!; – ASUS Overvoltage Protection: World-class circuit-protecting power design; – ASUS Stainless-Steel Back I/O: 3X corrosion-resistance for greater durability!; – ASUS DIGI+ VRM: 8 Phase digital power design; – ASUS Enhanced DRAM Overcurrent Protection – Short circuit damage prevention; – ASUS ESD Guards – Enhanced ESD protection; AURA: – Aura RGB Strip Headers; – Aura Lighting Effects Synchronization with compatible ASUS ROG devices; – Aura Addressable Strip Header(s); ASUS Exclusive Features: – USB BIOS Flashback; – MemOK!; – AI Suite 3; – Ai Charger; – Onboard Button: Power/Reset; – ASUS UEFI BIOS EZ Mode featuring friendly graphics user interface; – Turbo LAN; – File Transfer; – Cloud GO!; – File Transfer; ASUS Quiet Thermal Solution: – Stylish Fanless Design with M.2 Heat-sink solution; ASUS EZ DIY: – ASUS EZ Flash 3; – ASUS USB BIOS Flashback; – ASUS UEFI BIOS EZ Mode; – Multi-language BIOS; ASUS Q-Design: – ASUS Q-Shield; – ASUS Q-Code; – ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED, HDD LED); – ASUS Q-Slot; – ASUS Q-DIMM; – ASUS Q-Connector; M.2 and U.2 Onboard
Операционная система	Microsoft Windows 10 x64
Форм-фактор, габариты (мм)	ATX, 305 × 244
Гарантия производителя, лет	3
Розничная стоимость, руб.	29 500

⇡#Упаковка и комплектация

ASUS Prime X299-Deluxe поставляется в большой картонной коробке с пластиковой ручкой для переноски, оформленной в типичном для серии Prime стиле. На лицевой стороне коробки изображена плата, указано название модели и перечислены поддерживаемые технологии.

На обратной стороне приведены все ключевые особенности платы, а также отдельными блоками отмечены входящие в комплект поставки платы контроллеры.

Внутри коробка разделена на три отсека. В первом, самом большом, размещена плата, а под ней находятся ещё два отсека с комплектующими.

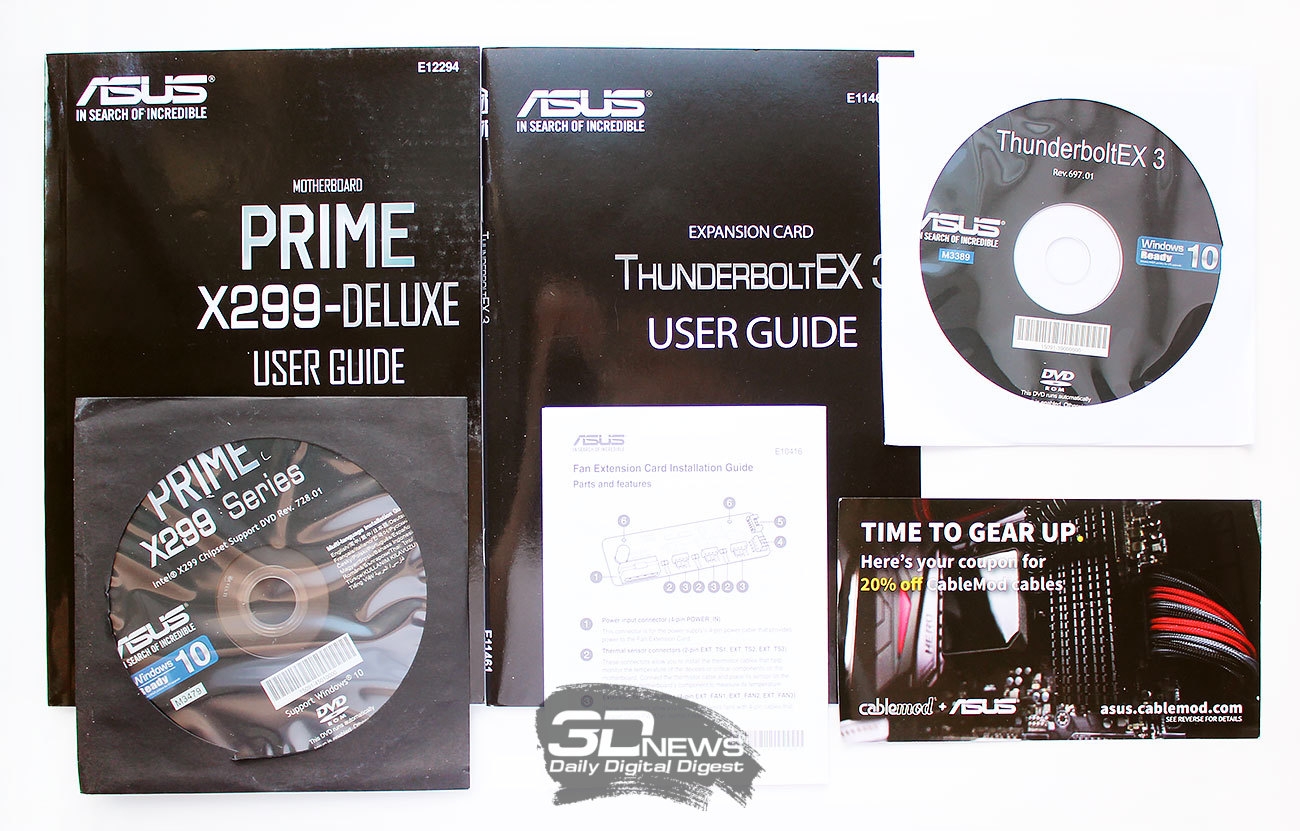

Вообще, комплекты поставки в Deluxe-версиях плат ASUS удивительно богатые. Кроме изобилия всевозможных кабелей и переходников, в комплекте поставки платы покупатели найдут две антенны для модуля беспроводной связи, плату расширения контроллера Thunderbolt, плату для подключения дополнительных вентиляторов и термодатчиков, а также два жёстких мостика SLI.

Инструкция по настройке и эксплуатации, диск с драйверами и утилитами, отдельный диск с программным обеспечением для ThunderboltEX 3 и купон на скидку при покупке фирменных кабелей также входят в комплектацию ASUS Prime X299-Deluxe.

Предоставленная нам на тестирование плата ASUS Prime X299-Deluxe выпускается в Китае и относится к версии 1.01. Она дорогая, что не удивительно для флагмана линейки, – её стоимость в российских магазинах начинается с 29,5 тысяч рублей.

⇡#Особенности дизайна

Дизайн новой ASUS Prime X299-Deluxe в сравнении, например, со внешностью ASUS X99-Deluxe II претерпел самые минимальные изменения. Расположение ключевых элементов – процессорного гнезда, четвёрок слотов модулей памяти и чипсета – осталось прежним, да и вряд ли такая компоновка изменится в каком-либо обозримом будущем. Видоизменились только радиатор силовой цепи питания процессора и радиатор чипсета, который стал массивнее и теперь закрывает значительную часть текстолита.

При этом цветовая гамма материнской платы ASUS серии Prime не поменялась, как и её форм-фактор (ATX) и размеры (305 х 244 мм).

На задней панели платы преобладает большое количество USB-портов — их здесь сразу 12 штук, включая 4 высокоскоростных USB 3.1 Gen 2.

Здесь же размещены кнопка USB BIOS Flashback, модуль беспроводной связи ASUS Wi-Fi GO!, пара сетевых розеток RJ-45 и аудиоразъёмы.

Без радиаторов и пластикового кожуха ASUS Prime X299-Deluxe выглядит следующим образом.

На странице поддержки с сайта ASUS приведено фото платы с кратким указанием размещения на текстолите ключевых элементов.

Ещё подробнее разобраться с ними можно по схеме из инструкции по эксплуатации, с которой я всегда рекомендую ознакомиться перед сборкой системы и её запуском.

Новый процессорный разъём LGA2066 содержит 2066 контактов, оснащён четырьмя ключами для правильной ориентации процессора и в случае с рассматриваемой сегодня платой ASUS имеет одну особенность — отверстие для термодатчика.

На данный момент плата поддерживает все процессоры, выпущенные в конструктивном исполнении LGA2066, также будут поддерживаться и новые процессоры Intel восьмого поколения (Coffee Lake), для которых, правда, наверняка потребуется обновить BIOS.

Восьмиканальная система питания процессора составлена из твердотельных конденсаторов и дросселей с ферритовым сердечником.

За управление питанием процессора на ASUS Prime X299-Deluxe отвечают два контроллера Digi+ VRM ASP1405I.

В отличие от предыдущих плат ASUS с разъёмом LGA2011(v3), здесь появилась новая микросхема Pro Clock II, которая представляет собой не что иное, как как внешний тактовый генератор базовой частоты.

Данная микросхема совместно с контроллером ASUS TPU (Turbo Processing Unit) обеспечит автоматический разгон процессора и памяти посредством подбора оптимальных параметров, также она должна гарантировать высокую энергоэффективность процессора на номинальных частотах.

В плане разъёмов питания у ASUS Prime X299-Deluxe изменений в сравнении с предшественницами нет. Здесь распаяны 24-контактный, 8-контактный и 4-контактный разъёмы.

Напомним, что последний обеспечивает питанием процессор при экстремальном разгоне, а также обратим внимание, что дополнительных разъёмов для питания видеокарт на плате нет, несмотря на то, что ASUS Prime X299-Deluxe поддерживает весь спектр мультипроцессорных графических конфигураций.

Два квартета слотов DIMM оперативной памяти стандарта DDR4 всё так же расположены с двух сторон от процессорного разъёма, а сами слоты попарно выкрашены в разный оттенок серого (подсказка – первым делом модули надо ставить в светло-серые слоты).

Если в ASUS Prime X299-Deluxe установлен шестиядерный (или с большим количеством ядер) процессор, то максимальный объём памяти может достигать 128 Гбайт, а с четырёхъядерными Kaby Lake-X он будет ограничен 64 Гбайт. Что касается частот памяти, то в спецификациях заявлены 4133(O.C.), 4000(O.C.), 3600(O.C.), 2666(O.C.), 2400(O.C.) и 2133 МГц, но, конечно же, это лишь условные границы. Поддерживается XMP (Extreme Memory Profile), а полный перечень гарантированно совместимых модулей приведён на странице поддержки.

Система питания оперативной памяти четырёхканальная, на каждую четвёрку модулей приходится по два контроллера Digi+ ASP1103.

Присутствуют на плате и уже привычный переключатель EZ_XMP, и кнопка MemOK! для старта системы, если она вдруг отказалась запускаться с чересчур суровыми настройками оперативной памяти.

Из шести слотов PCI Express 3.0 на ASUS Prime X299-Deluxe четыре выполнены в конструктивном исполнении x16, из них три имеют металлизированную оболочку SafeSlot с дополнительными точками пайки.

Благодаря такой дополнительной «броне» слоты усилены в 1,6 раза на удержание и в 1,8 раза на сдвиг/излом.

Поддержка мультипроцессорных графических технологий AMD CrossFireX и NVIDIA SLI на плате всецело зависит от числа PCI-E-линий в процессоре. Возможные варианты создания таких конфигураций мы приводим из инструкции платы.

Сразу десять мультиплексоров ASM1480 отвечают за распределение линий PCI-E на плате.

Четыре таких же коммутатора распаяны по периметру чипсета Intel X299 Express, который контактирует со своим радиатором через термопрокладку.

Если сравнивать с ASUS X99-Deluxe II, то в новой ASUS Prime X299-Deluxe разработчики совсем отказались от портов SATA Express и сократили число SATA-портов с 10 до 7. Причём один из портов расположен теперь вертикально.

Все эти порты чипсетные и поддерживают создание массивов RAID 0, RAID 1, RAID 5, RAID 10, технологии Intel Rapid Storage и Intel Smart Response, NCQ, AHCI и Hot Plug. Слева от SATA-портов размещён разъём U.2 с пропускной способностью до 32 Гбит/с, для работы которого требуются четыре линии PCI-E.

Есть на плате и два M.2-порта с пропускной способностью до 32 Гбит/с. Первый, M.2_1, расположен в классической, горизонтальной ориентации в зоне между третьим и четвёртым слотом PCI Express. В него могут быть установлены как SATA-, так и PCI Express-накопители длиной от 42 до 80 мм.

Отметим, что установленные в данный разъём накопители охлаждаются радиатором, совмещённым с радиатором чипсета, который должен обеспечить им на 20 градусов Цельсия более низкие температуры, чем они могли бы иметь в его отсутствие.

Второй слот, M.2_2, сориентирован вертикально и с помощью входящей в комплект пластины (плата ASUS Hyper M.2 x4) поддерживает установку накопителей длиной до 110 мм, правда, в него можно устанавливать только PCI-Express-накопители, к тому же он делит линии с портом U.2.

Слева от разъёма M.2_2 виден вертикальный порт USB 3.1 Gen 2 для вывода высокоскоростного интерфейса (10 Гбит/с) на переднюю панель корпуса системного блока. Такие корпуса, по мнению большинства производителей, в скором времени должны стать массовыми. Работа порта обеспечена контроллером ASMedia ASM3142.

Ещё два таких же контроллера распаяны вблизи задней панели платы и обеспечивают работу четырёх высокоскоростных портов USB 3.1 Gen 2 (три разъёма Type-A и один Type-C).

Кроме высокоскоростных портов USB 3.1 Gen 2, на плате есть и обычные USB 3.0 (их теперь называют USB 3.1 Gen 1), из которых пять портов реализованы возможностями чипсета, а ещё три – контроллером ASMedia ASM1074.

Из них на заднюю панель выведены четыре порта, а ещё четыре можно подключить непосредственно к плате.

Есть и шесть стареньких USB 2.0, реализованные ресурсами чипсета Intel X299 Express. В завершение темы высокоскоростных интерфейсов ASUS Prime X299-Deluxe нельзя не отметить плату-адаптер ThunderboltEX 3 с пропускной способностью до 40 Гбит/с, которой комплектуется только Deluxe-версия платы. Устанавливаемый в разъём PCI-Express x4 контроллер поддерживает последовательное подключение до шести Thunderbolt-устройств и использует USB 3.1 Gen 2 (Type-C), в том числе и для подзарядки устройств мощностью до 36 Вт.

Кабельные сетевые интерфейсы на плате реализованы гигабитными контроллерами Intel WGI211AT и Intel WGI219-V. Причём для первой микросхемы нашлось место только на тыльной стороне текстолита.

Аппаратная защита обоих разъёмов RJ-45 – LANGuard – повышает стойкость к статическому электричеству и к перепадам напряжения.

На программном уровне реализована фирменная ASUS Turbo LAN с технологией управления сетевым трафиком cFosSpeed, по заявлениям разработчиков, значительно уменьшающей задержки во время игры через Интернет.

Получил дальнейшее развитие и беспроводной сетевой интерфейс. Теперь фирменный модуль ASUS Wi-Fi Go! поддерживает не только Wi-Fi стандартов 802.11 a/b/g/n/ac и Bluetooth 4.1, но и новейший 802.11ad (WiGig) с пропускной способностью до 4,6 Гбит/с!

В основе звуковой системы Crystal Sound 3 лежит восьмиканальный аудиокодек Realtek ALC S1220A. Компанию ему здесь составляют японские аудиоконденсаторы Nichicon премиум-класса, предрегулятор питания и встроенный усилитель для наушников, к тому же все это богатство расположено на изолированной от остальных элементов зоне текстолита.

Такой набор позволил добиться соотношения «сигнал — шум» на линейном аудиовыходе в 120 дБ, а на линейном входе – 113 дБ. На программном уровне поддерживаются технологии объёмного звучания DTS Headphone:X и DTS Connect.

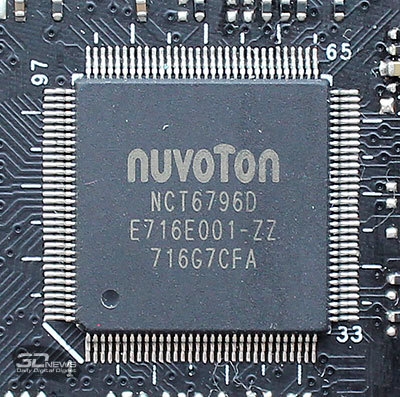

Контроллер Super I/O на плате также новый – Nuvoton NCT6796D, упоминаний о нём мы не нашли даже на сайте Nuvoton.

Возможности мониторинга и управления на ASUS Prime X299-Deluxe нельзя назвать выдающимися (особенно в сравнении с родственной ASUS TUF Z270 MARK 1), но их здесь более чем достаточно. Так, к плате можно подключить 7 вентиляторов с ШИМ-управлением или 5 вентиляторов и две помпы систем жидкостного охлаждения — для них есть разъёмы повышенной мощности. Кроме того, есть разъём для подключения внешнего контроллера вентиляторов – Fan Extension Card. К нему можно подключить ещё три вентилятора и три термодатчика.

Всё вполне стандартно у ASUS Prime X299-Deluxe в плане разъёмов на нижнем крае текстолита: здесь выведены кнопки включения и сброса, индикатор POST-кодов, кнопки очистки BIOS и MemOK!, переключатель EZ_XMP, USB-порты, разъём для кабеля внешней подсветки и группа контактов для подключения разъёмов передней панели.

В дополнение к привычному индикатору POST-кодов на новой плате ASUS появился OLED-дисплей LiveDash, расположенный в кожухе, прямо над радиатором первого порта M.2.

На нём последовательно отображаются такие параметры, как частота процессора и его температура с напряжением, скорость вращения процессорного вентилятора, а также ошибки во время прохождения процедуры POST. Он может быть полезен, но, увы, не в нынешнем размещении, поскольку при установке платы в корпус системного блока этот экранчик начисто перекрывается кулером процессора или видеокартой. А вот на открытом стенде он вполне виден и легко доступен.

Фирменная система подсветки ASUS Aura получила ещё больше настроек и режимов работы.

Есть на плате и разъём для подключения RGB-лент.

BIOS ASUS Prime X299-Deluxe реализован одной микросхемой ёмкостью 128 Мбит.

Провести обновление или восстановление BIOS очень просто с помощью кнопки USB BIOS Flashback на задней панели и расположенного рядом порта USB — даже без использования процессора и оперативной памяти.

Несмотря на многочисленные технологические улучшения, система охлаждения ASUS Prime X299-Deluxe упрощена. Радиатор VRM теперь только один, к тому же он лишён тепловой трубки. В свою очередь, радиатор чипсета увеличен по площади, но сделано это с целью охватить накопители, устанавливаемые в первый порт M.2.

Как видим, все радиаторы контактируют со своими элементами через термопрокладки.

⇡#Возможности UEFI BIOS

Наш экземпляр ASUS Prime X299-Deluxe мы тестировали на последней доступной на момент подготовки статьи BIOS версии 0503 от 28 июля 2017 года. В плане оформления никаких изменений в сравнении с BIOS предыдущих плат серии Prime здесь не произошло. Базовый режим EZ Mode по-прежнему является преимущественно информационным и позволяет «в один клик» задать режим работы системы: Normal, Performance и Energy Saving.

В целом оболочка BIOS в минимальной степени отличается от того, что мы видели ранее на платах ASUS: все хорошо знакомо и изучено. Вот и расширенный режим Advanced Mode открывает доступ к привычным шести разделам и избранному.

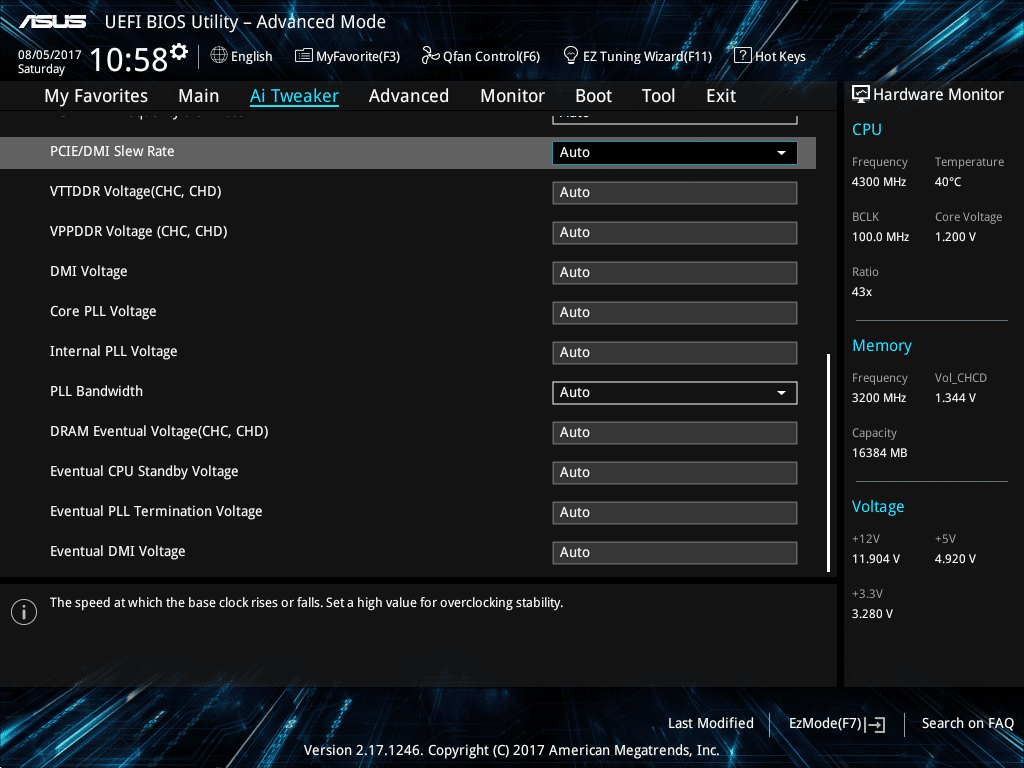

Раздел AI Tweaker содержит настройки, относящиеся к разгону процессора и оперативной памяти, а также возможность включения XMP.

Напряжение	Минимальное значение, В	Максимальное значение, В	Шаг
CPU Core Voltage	0,600	1,700	0,0050
CPU VCCIO Voltage	0,900	1,800	0,0050
CPU System Agent Voltage	0,700	1,800	0,0050
Core PLL Voltage	0,350	2,400	0,0125
CPU Standby Voltage	0,800	2,100	0,00625
DRAM Voltage	1,000	2,100	0,0050
PCH Core Voltage	0,700	1,800	0,00625

По пунктам мы, конечно, не сверяли, но такое впечатление, что возможности по настройке таймингов оперативной памяти в BIOS ASUS Prime X299-Deluxe стали ещё шире, чем у предыдущих моделей материнских плат ASUS.

В подразделе External Digi+ Power Control основное — это функция стабилизации напряжения на ядре процессора Load-line Calibration, для которой предусмотрены семь уровней.

Далее в подразделе CPU Power Management следуют настройки режимов энергосбережения процессора и прочие параметры.

Масса дополнительных опций, относящихся к частоте и напряжению процессора, памяти, шине PCI-Express и так далее, включены в подраздел Tweaker's Paradise.

Рядом доступна регулировка REF Voltage для каждого канала и модуля оперативной памяти.

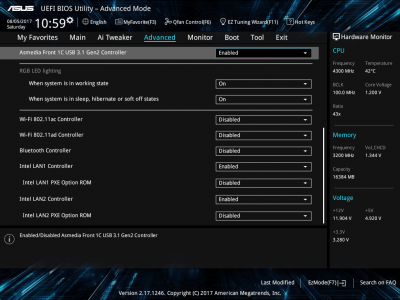

Основной раздел Advanced содержит 12 подразделов с настройками как процессора и чипсета, так и всех контроллеров платы.

Мониторинг температур и напряжений, а также настройка режимов и скорости вращения вентиляторов доступны в основном разделе Monitor.

Есть в BIOS платы и утилита Q-fan control с возможностью индивидуальной настройки каждого из подключённых к плате вентиляторов.

Никаких серьёзных нововведений в разделе с загрузкой платы мы не обнаружили.

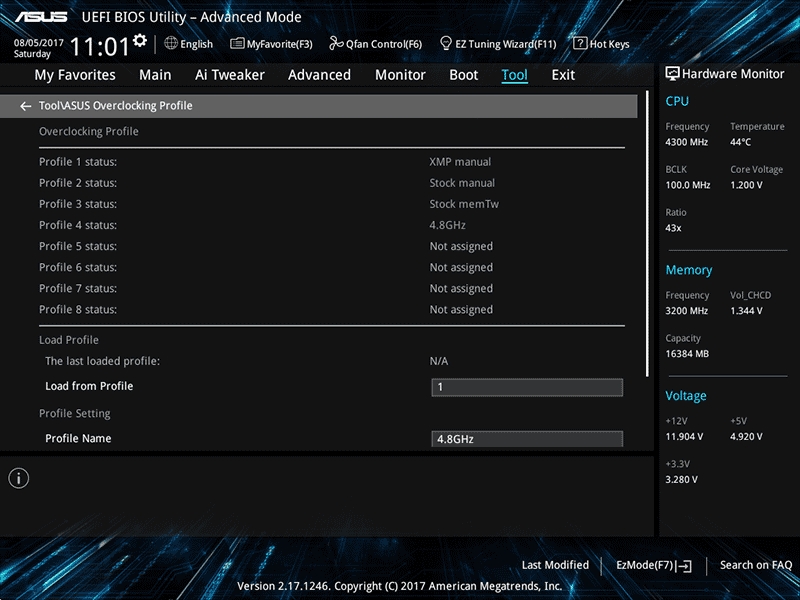

Помимо утилиты для регулировки вентиляторов, в BIOS ASUS Prime X299-Deluxe есть две информационные вкладки с данными об SPD и видеокарте, возможность менеджмента восьми профилей разгона и утилита для очистки накопителей.

Для начинающих пользователей упростить процедуру разгона процессора и памяти поможет утилита EZ Tuning Wizard.

Добавим, что при выходе из BIOS и сохранении параметров отображаются все внесённые в него изменения, что полезно для повторной их проверки.

⇡#Разгон и стабильность

Проверка стабильности, оверклокерского потенциала и производительности материнской платы ASUS Prime X299-Deluxe 3 была проведена в закрытом корпусе системного блока при комнатной температуре около 28 градусов Цельсия. Конфигурация состояла из следующих комплектующих:

системная плата: ASUS Prime X299-Deluxe (Intel X299 Express, LGA2066, BIOS 0503 beta от 28.07.2017);
процессор: Intel Core i7-7740X 4,3-4,5 ГГц (Kaby Lake-X, 14 нм, B0, 1,192 В, 4 × 256 Kбайт L2, 8 Мбайт L3);
система охлаждения CPU: Noctua NH-D15 (два 140-мм вентилятора NF-A15 на 900–1500 об/мин);
термоинтерфейс: ARCTIC MX-4;
видеокарта: Gigabyte GeForce GTX 950 WF2 OC 2 Гбайт 1102-1279/6612 МГц;
оперативная память: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (XMP 2800 МГц/16-18-18-36_2T/1,2 В или 3000 МГц/16-18-18-36_2T/1,35 В);
системный диск: Intel SSD 730 480 Гбайт (SATA III, BIOS vL2010400);
диск для программ и игр: Western Digital VelociRaptor 300 Гбайт (SATA II, 10000 об/мин, 16 Мбайт, NCQ);
архивный диск: Samsung Ecogreen F4 HD204UI 2 Тбайт (SATA II, 5400 об/мин, 32 Мбайт, NCQ);
звуковая карта: Auzen X-Fi HomeTheater HD;
корпус: Thermaltake Core X71 (пять be quiet! Silent Wings 2 (BL063) на 900 об/мин);
панель управления и мониторинга: Zalman ZM-MFC3;
блок питания: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор.

Тестирование было проведено под управлением операционной системы Microsoft Windows 10 Pro версии 1703 (15063.296) с установкой следующих драйверов:

чипсет материнской платы Intel Chipset Drivers – 10.1.1.44 WHQL от 24.05.2017;
Intel Management Engine Interface (MEI) – 11.7.0.1028 WHQL от 30.06.2017;
драйверы видеокарты – GeForce 384.80 WHQL от 04.07.2017.

Стабильность системы при разгоне мы проверяли несколькими ресурсоёмкими утилитами во главе со стресс-тестом Linpack в оболочке LinX 0.7.3, а мониторинг проводился с помощью HWiNFO64 версии 5.55-3210.

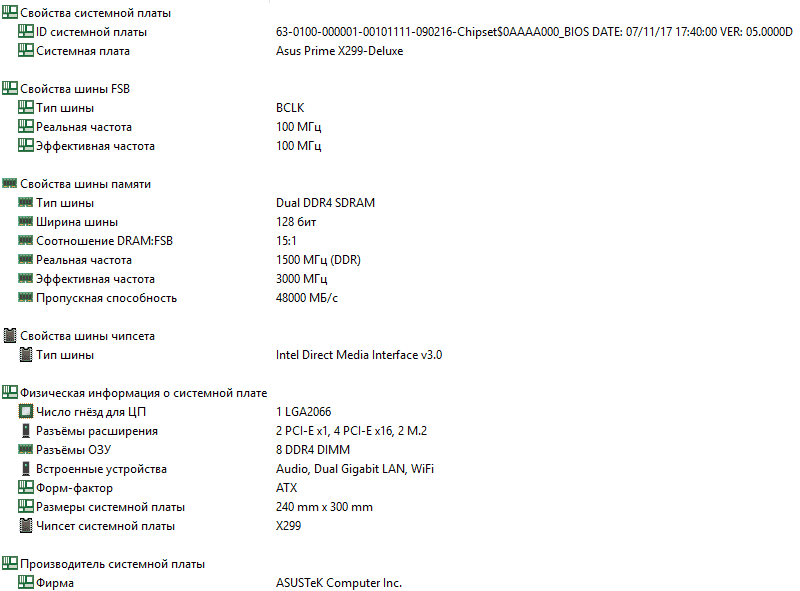

Прежде чем перейти к тестам, приведём характеристики платы из утилиты AIDA64 Extreme.

При первом старте платы мы использовали исключительно автоматические настройки BIOS, лишь активировав XMP оперативной памяти и отключив неиспользуемые контроллеры.

И тут же увидели температуры процессора, вплотную приближающиеся к 100 градусам Цельсия.

Так и хочется спросить: что это было, ASUS? Ведь подавляющее большинство пользователей не занимаются настройкой BIOS и зачастую не используют суперкулеры для охлаждения процессора. Да, конечно же, никто из обывателей не станет гонять Linpack, нагружающий систему на 100 %, но всё же такие температуры в номинальном режиме работы процессора и платы попросту неприемлемы. BIOS использовался самый свежий на момент подготовки статьи — и тем не менее в нём были неверно подобраны настройки под используемый нами Intel Core i7-7740X.

Напомним, что такую же картину мы наблюдали и на недавно протестированной нами плате Gigabyte X299 AORUS Gaming 3, поэтому уже точно знали, что делать – вручную подбирать основные напряжения и фиксировать уровень их стабилизации. Спустя пару часов мы выяснили, что процессор стабилен при напряжении 1,1 В и на четвёртом уровне LLC.

Кроме того, мы уменьшили напряжения VCCIO и VСCSA до 0,975 В. В результате пиковую температуру наиболее горячего ядра удалось снизить на 20 градусов Цельсия, и весь цикл теста Linpack был пройден.

Поэтому, как и программистам Gigabyte, мы пожелаем сотрудникам ASUS, отвечающим за корректность работы BIOS, внимательнее отнестись к базовым настройкам, благо на данный момент новых процессоров под LGA2066 выпущено не так и много. Впрочем, в ASUS обычно часто обновляют BIOS, так что в ближайшем будущем эта проблема наверняка будет исправлена.

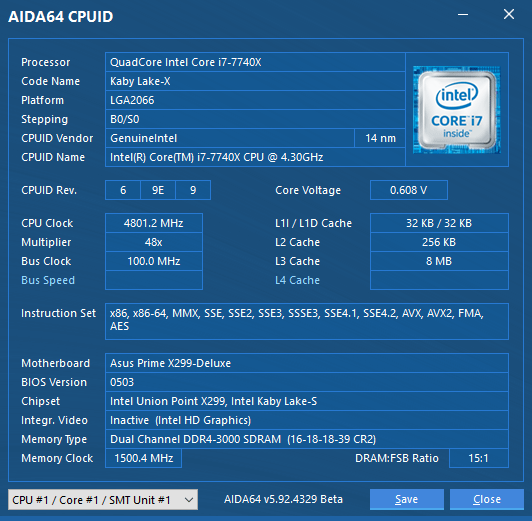

На ASUS Prime X299-Deluxe процессор Intel Core i7-7740X нам удалось разогнать только до 4800 МГц при напряжении 1,215 В и LLC 3.

Поскольку пиковая температура процессора под Linpack достигала 99 градусов Цельсия, то для дальнейшей проверки возможностей платы мы сконцентрировались на оперативной памяти. В итоге от четвёрки модулей Corsair Vengeance LPX с номинальной частотой 2800 МГц, работающих в двухканальном режиме, удалось добиться частоты 3200 МГц с таймингами 16-17-17-28 CR1.

При этом температура процессора под Linpack практически не повысилась, а генерируемое число гигафлопсов в среднем выросло на 5.

Добавим, что температура элементов цепей VRM, по данным программного мониторинга, выше 53 градусов Цельсия не поднималась.

⇡#Производительность

Платформу, в основу которой сегодня легла ASUS Prime X299-Deluxe, мы сравним с ранее протестированной конфигурацией на базе Gigabyte X299 AORUS Gaming 3, от которой в аппаратной части отличается только плата. Всё остальное «железо» в этих сборках одинаково, как и программная часть. Но, если вы помните, на Gigabyte мы чуть лучше — на 100 МГц — разогнали процессор, зато у ASUS чуть ниже тайминги памяти. Результаты оказались вполне предсказуемыми.

ASUS Prime X299-Deluxe Intel Core i7-7740X @4,8 ГГц DDR4 4 × 4 Гбайт Corsair Vengeance LPX (CMK16GX4M4A2800C16) 3,2 ГГц 16-17-17-28 CR1		Gigabyte X299 AORUS Gaming 3 Intel Core i7-7740X @4,9 ГГц DDR4 4 × 4 Гбайт Corsair Vengeance LPX (CMK16GX4M4A2800C16) 3,2 ГГц 16-17-17-32 CR2
AIDA64 Extreme 5 cache & memory benchmark

WinRAR 5.50 beta6 x64

7-zip 17.00 beta x64

HWBOT x265 v2.0.0

EZ CD Audio Converter (FLAC в MP3 320Кбит/с)

Blender 2.78a

Corona 1.3 Benchmark

CINEBENCH R15 x64

3DMark 2.3.3693 64, Time Spy CPU test

Только в тестах пропускной способности памяти и в критичном к таймингам архиваторе WinRAR плата ASUS Prime X299-Deluxe смогла обойти конкурента, а в восьми остальных тестах чуть-чуть уступила. Объективности ради нужно сказать, что разница мизерна и в большинстве случаев не стоит тех усилий, которые приходится прилагать, чтобы получить эти дополнительные 100 МГц для Intel Core i7-7740X.

⇡#Заключение

Как и предыдущие флагманские платы ASUS, новая Prime X299-Deluxe представляет собой многофункциональный комбайн, сочетающий в себе как исчерпывающие оверклокерские возможности, так и максимум современных высокоскоростных интерфейсов и портов. Из нововведений, кроме LGA2066, отметим поддержку высокоскоростного беспроводного интерфейса 802.11ad (WiGig) с пропускной способностью до 4,6 Гбит/с, поддержку Intel VROC, встроенный радиатор для первого порта M.2 и OLED-дисплей LiveDash, который, правда, расположен не очень удачно. Всё остальное уже было и у её предшественниц, хотя если разбирать детально, что мы и сделали в сегодняшней статье, то каждый компонент пусть и немного, но улучшен.

Из недостатков можем отметить только один – некорректные автоматические настройки BIOS, которые могут привести к излишнему нагреву процессора и повышенному энергопотреблению. Для подготовленных пользователей это не станет проблемой, а вот для новичков может оказаться не очень приятным сюрпризом. Будем надеяться, что ASUS поскорее выпустит BIOS, в котором ASUS Prime X299-Deluxe научат корректнее подбирать напряжения для процессоров и уровни их стабилизации.
